Ich bin , eigentlich, mit meiner kleinen Handpresse recht zufrieden
Beiträge von Wulfman77
-
-
Nachdem das Panel, gestern endlich fertiggestellt werden konnte , wurde es heute, recht Mühevoll
in den vorbereiteten Growraum eingebaut
Aktuell mit etwa 40cm Abstand lässt sich eine ,nahzu optimale gleichmäßige Ausleuchtung, über die gesamte Fläche messen
Da das Netz, für den Einbau des Panels, nochmals zum Teil entfernt werden musste, haben die Plants zwar etwas gelitten,
was sich aber ,in den nächsten Tagen wieder ausgleichen sollte
-
Wie versprochen, hier nochmal die Bilder des kompletten Panels (ohne KSQ´s)
-
Nach dem Grundaufbau , der erste Probelauf mit 200W
Leider fehlen mir immernoch die Nutensteine für die Montage der KSQ´s, deshalb noch die Freiluftverdrahtung
Weitere Bilder von dem Rahmen folgen, wenn ich einen entsprechenden Platz zum Fotografieren des Monsterteiles
gefunden habe
Die unsymetrische Anordnung ( unterschiedliche Abstände) sin bewusst so gewählt, um Hotspots im Zentrum des Panels
zu redzuzieren
-
Mein Entspannungsvorrat für die nächsten Tage
-
Nachdem heute endlich die, als Kühlkörper geplanten AluProfile angekommen sind, habe ich gleich nochmal
einen 2ten Testlauf unter Vollast (50W) durchgeführt
Die Rahmenprofile und der Wärmeleitkleber sind leider noch unterwegs
Last(100V/500mA =50 W getestet
PAR Wert in 30/50cm Abstand = 310/210 µmol, gleichmässig über die gesamte Länge und eine Breite von ca. 15cm
Nahfeldtest bei 10 cm Abstand auf +/- 5cm Breite = 1050 - 1200 µmol
Betriebstemperatur (nach 2 Std. bei 24 Grad Raumtemperatur) Dauerbetrieb 30 -33 Grad
-
wie alt sind die jetzt und wie lange noch bis 12/12

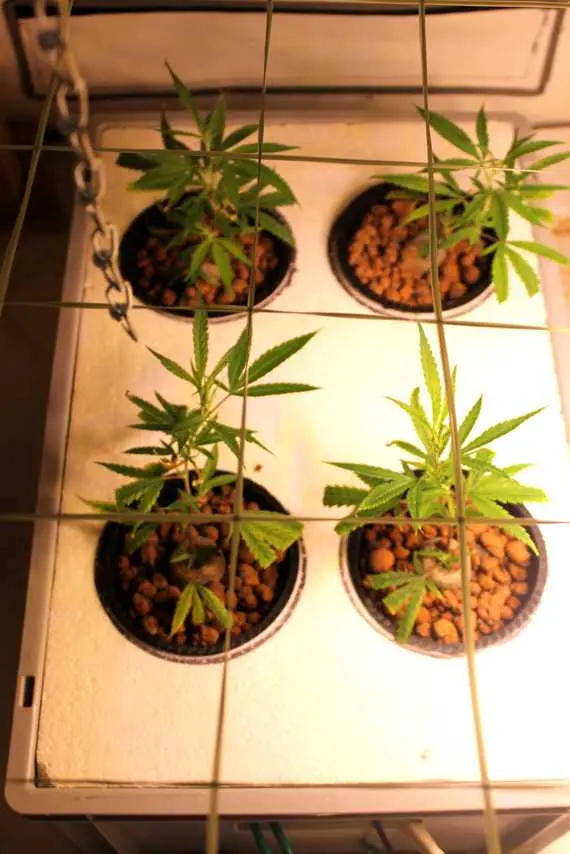

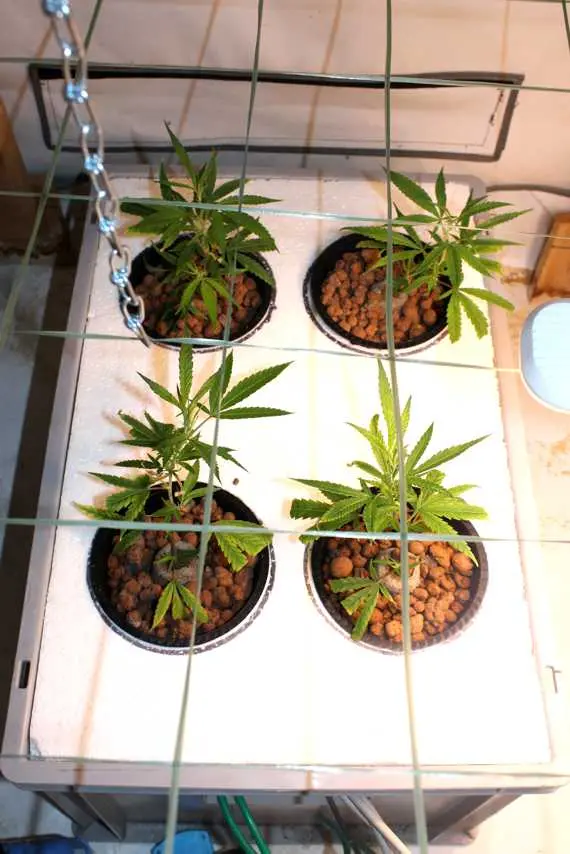

aktuell sind sie ca. 6 Wochen alt und sollen,ende nächster Woche, mit dem neuen Testpanel, in die Blüte gehen
-
Obwohl das neue InLine Panel erst nächste Woche fertig wird, hier schon mal ein Blick in die , vorgsehene Blühkammer
-
Die Stripes sind endlich angekommen
und wurden auch gleich mal einem ersten kleinen Test unterzogen:Da ich den Teststripe ohne extre Kühlung betrieben habe, wurde er auch nur mit min. Last(100V/250mA =25W getestet
PAR Wert in 30/50cm Abstand = 250/150 µmol, gleichmässig über die gesamte Länge und eine Breite von ca. 15cm
Farbtemperatur 2800 - 3100K
-
bestellt habe ich 3000K was sie wirklich haben wird die Messung zeigen
-
Diese s.g. Hot Spots entstehen i.d.R. nur wenn die dichte (Anordnung der LED´s) im Zentrum zu hoch ist aber auch
wenn die Wärmeableitung im Zehntrum zu schwach gew#hlt wurde
Bei meinen ZEUS 308 Nodulen konnte ich den Hot Spot bereich, durch den Einsatz eines Lüfters über dem Zentrum
um mehr als 30% senken
Wie sind denn die PAR Werte ?
Kann ich dir leider erst sagen, wenn sie da sind
-
Beim Stöbern im WEB habe ich, mal wieder ein Paar günstige (10€/Stück) LED Stripes gefunden und am Lager hatte ich noch ein Paar passendende Meanwell
KSQ´s herumliegen
Eigentlich habe ich ja schon mehr als genug Panels herumliegen , aber der Basteltrieb hat mal wider gesiegt, so das ich mich entschlossen habe nochmal einen
Flächenstrahler mit 8 Stripes aufzubauen
Geplant ist also ein Rahmenpanel mit 8 Stripes mit jeweils 112cm länge und, zur Versorgung 2 HLGh -C500
Somit hat das Panel max. ca. 200 - 400W/eff auf einer Abstahlfläche von etwa 120 x120 cm
hier schonmal eine kleine Skizze zum Aufbau>>>
-
Wulfi, warum tendierst du meist zu den Zeus ???
Hast du die Sanlight auch mal getestet ????
In diesem Fall handelt es sich ja nicht um die übliechen ZEUS 308 Module sondern um ein Panel Namens ZEUS
mit sehr gleichmäßiger Flächenausleuchtung und einer hohen Effektivität (2,7µmol/W )
und ja habe die Sanlights (ca. 2,1µmol/W ) auch schon getetestet und als gut bewertet
-
An und für sich würde ich meinem Vorschreiber schon recht geben, was die Flexibilität anbelangt
Allerdings ist die Flächenabdeckung und Effektivität des ZEUS wesentlich besser, was den kleinen Nachteil
sicher ausgleichen sollte
-
geht die ir strahlung dann durchs Laminat ? und erwärmt die Plants mit ?
Das ist absolut kein Problem, Laminat stellt kein Hinderniss für die Strahlung dar und wird sogar von den Herstellern der Folien
empfohlen und von vielen Betrieben so verarbeitet !!!
Die Folien gehören an die Wände, nicht in den Boden. Plants kommen nicht damit klar, wenn die Wurzeln wärmer als die Blätter sind.
Die Wandmontage ist natürlich auch eine Option aber für eine kleine Box sehr schwer zu optimieren.
Die IR Strahlung hat nur eine bestimmte Reichweitenwirkung und nimmt, prportional zur Entfernung schnell ab.
Je nach Leistung liegt die Reichweite zwischen ca. 1 - 4 m , unter 1m wäre die Strahlungswärme also schnell zu hoch
und es kommt schnell zu Überhitzungen !
Meine Plants kommen seit Jahren o.w. damit klar warme Füße (Wurzeln) zu haben.
Man muss lediglich auf eine ausreichende Wasserversorgung achten !
-
die frage die sich mir noch stellt ist, muss ich die schützen ? oder kann ich die direkt unter die töpfe verlegen ?
Die Folien sind , obwohl mur ca. 0,3mm Dick, stabil genug, dass man die Töpfe auch direkt draufstellen könnte
Ich habe es folgender Maßen verlegt:
Untergrund (Isolierung) 5cm Styrodur , darauf eine Schicht Alufolie (Reflektor) dann die IR Folie und darauf noch ein
8mm Laminatbodenbelag
Da die max. Temp der Folien nicht > max. 38 Grad geht, kann auch nichts passieren
-
-
Ich habe einen Altbau (Bruchstein & Fachwerk) von ca. 1860 ohne Isolierung
Beistpiel Wohnzimmer ca.25m² = Energieaufwand Konvektionsheizung ca. 3600W
IR Heizung ca. 1600 W bei identischer Raumtemperatur
Gesamtes Haus 23.000 KWh /Jahr(KV) zu 8000 KWh/Jahr(IR)
-
wie wäre es die Zelte ( schwarz) von aussen mir ir zu bestrahlen?
würde dazu führen, dass sich das Zelt erwärmt, aber die Plants bzw der Raum kalt bleiben
-
Dann brauchst du 2000W um den Luftstrom um 15 Grad zu erwärmen.
Wärmeleistung von Luft als Wärmeträger berechnen ? mit Rechner ?Bei einer IR Heizung geht es nicht um die Lufterwärmung, sondern nur um die Objekterwärmung .
Da es sich hier um reine Strahlungswärme handelt, ist wesentlich weniger Energie nötig
