EuroBox DIY DWC für 2 Pflanzen – Hydro-System einfach selbst bauen!

EuroBox DIY DWC für 2 Pflanzen – Hydro-System einfach selbst bauen

Einkaufsliste (PDF-Datei)

EINKAUFSLISTE-EuroBox DIY DWC für 2 Pflanzen.pdf

Musste die Datei als PDF-Datei hochladen, da sonst richtig Chaos hier war...

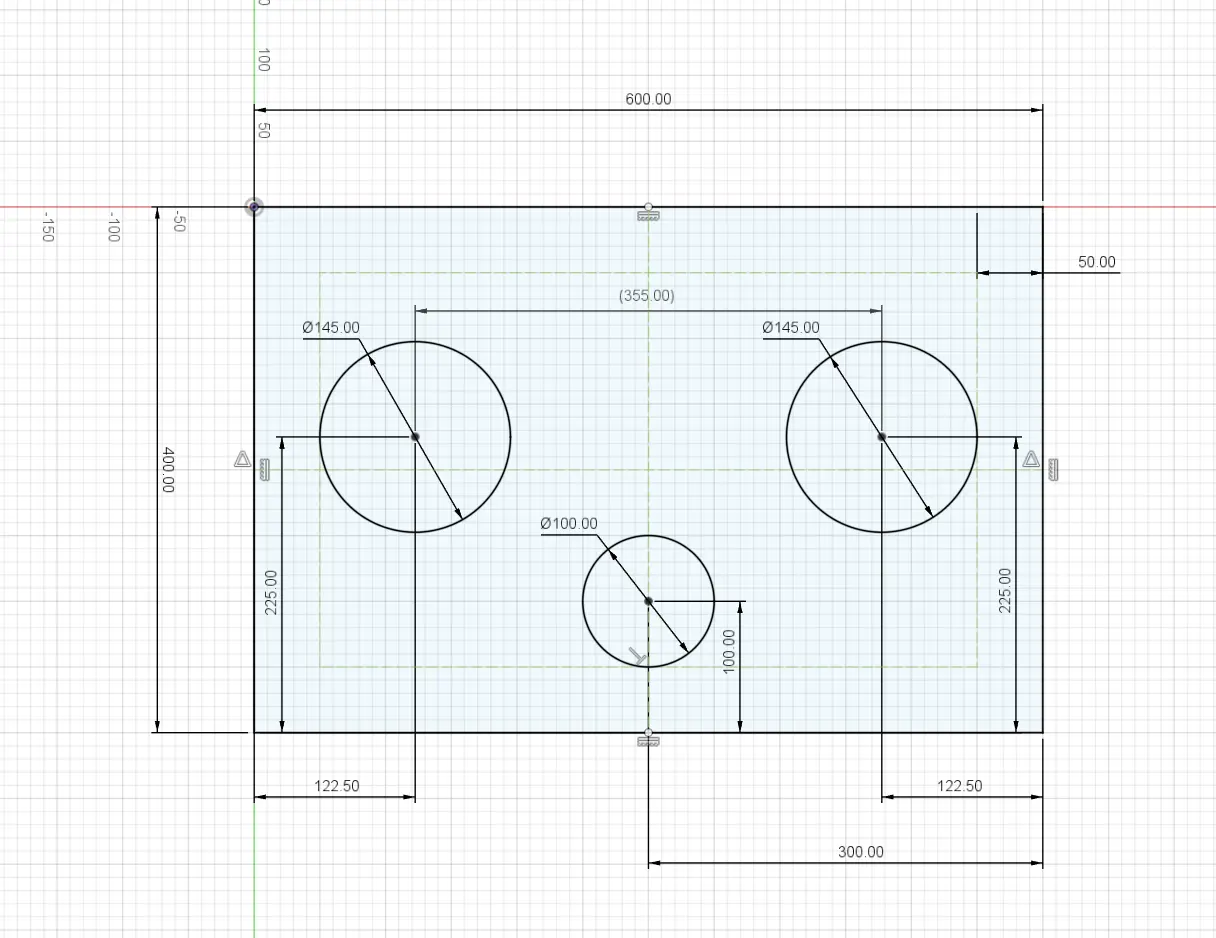

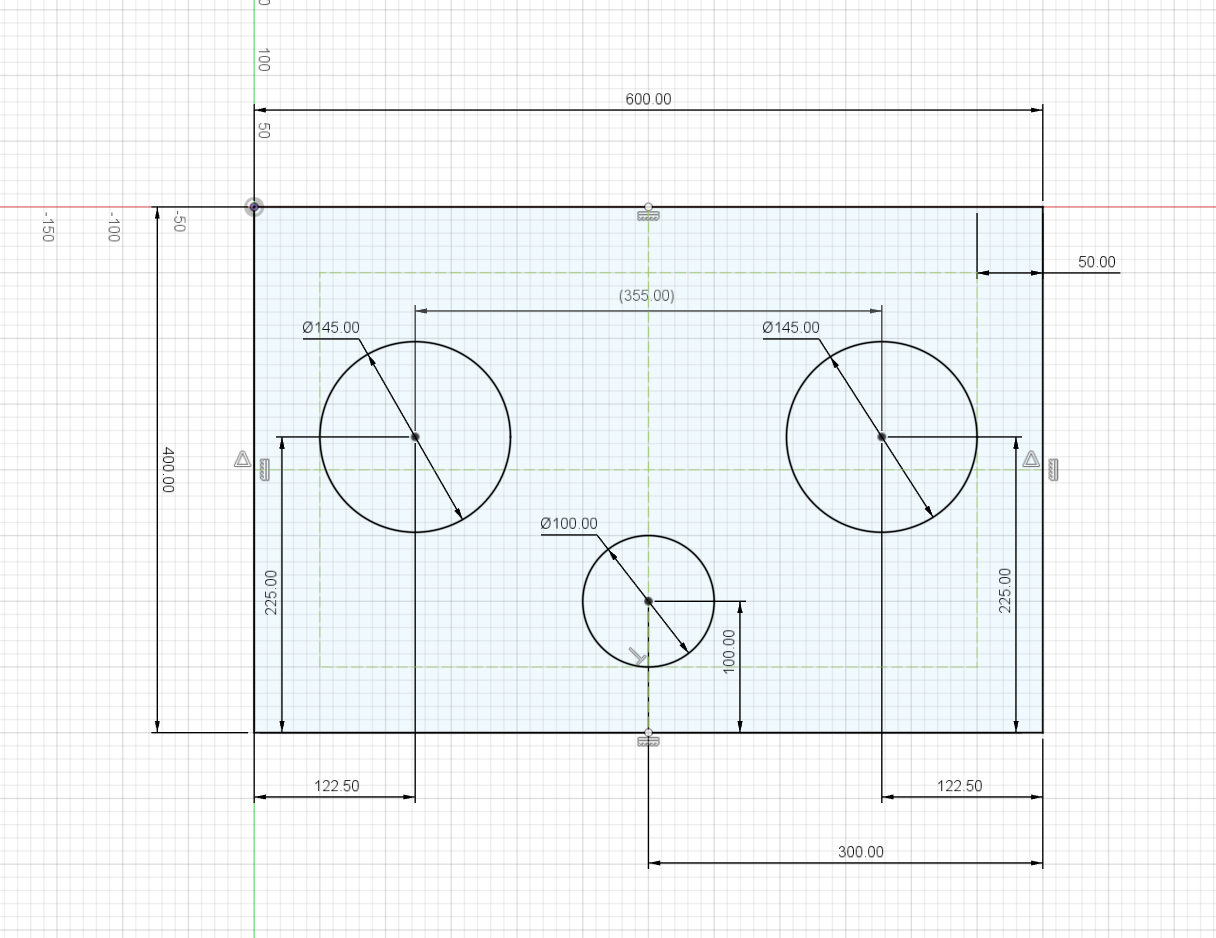

Bauplan

Dies ist der Bauplan, den ich für die Box erstellt habe. Beim Anzeichnen auf der Box habe ich die hinteren 145 mm-Löcher jedoch leicht nach hinten verschoben. Achtet darauf, rund um den Deckel etwa 50 mm Platz zu lassen, damit nichts einreißt.

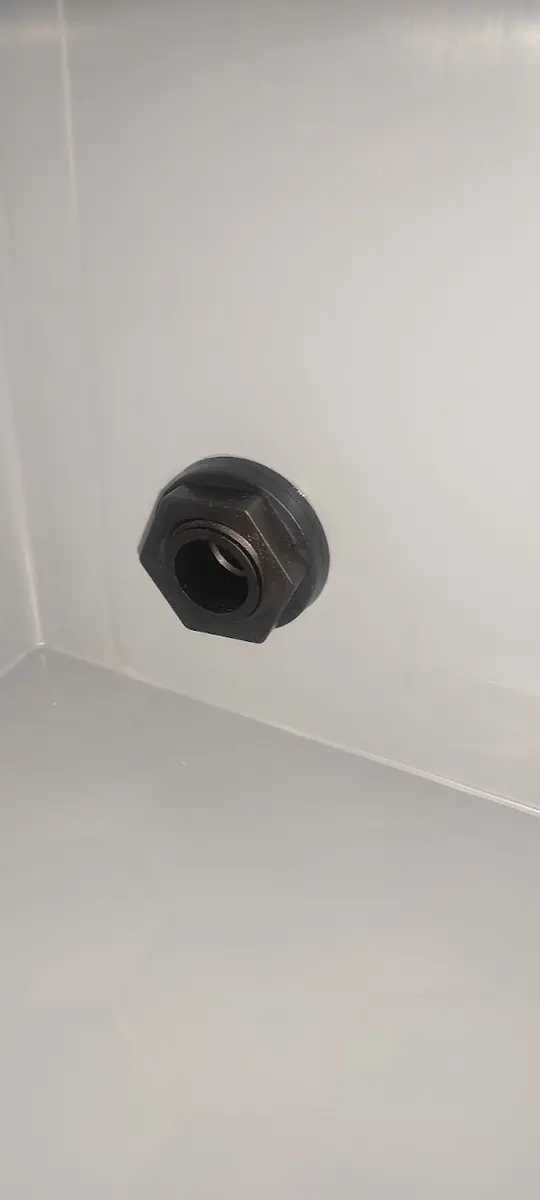

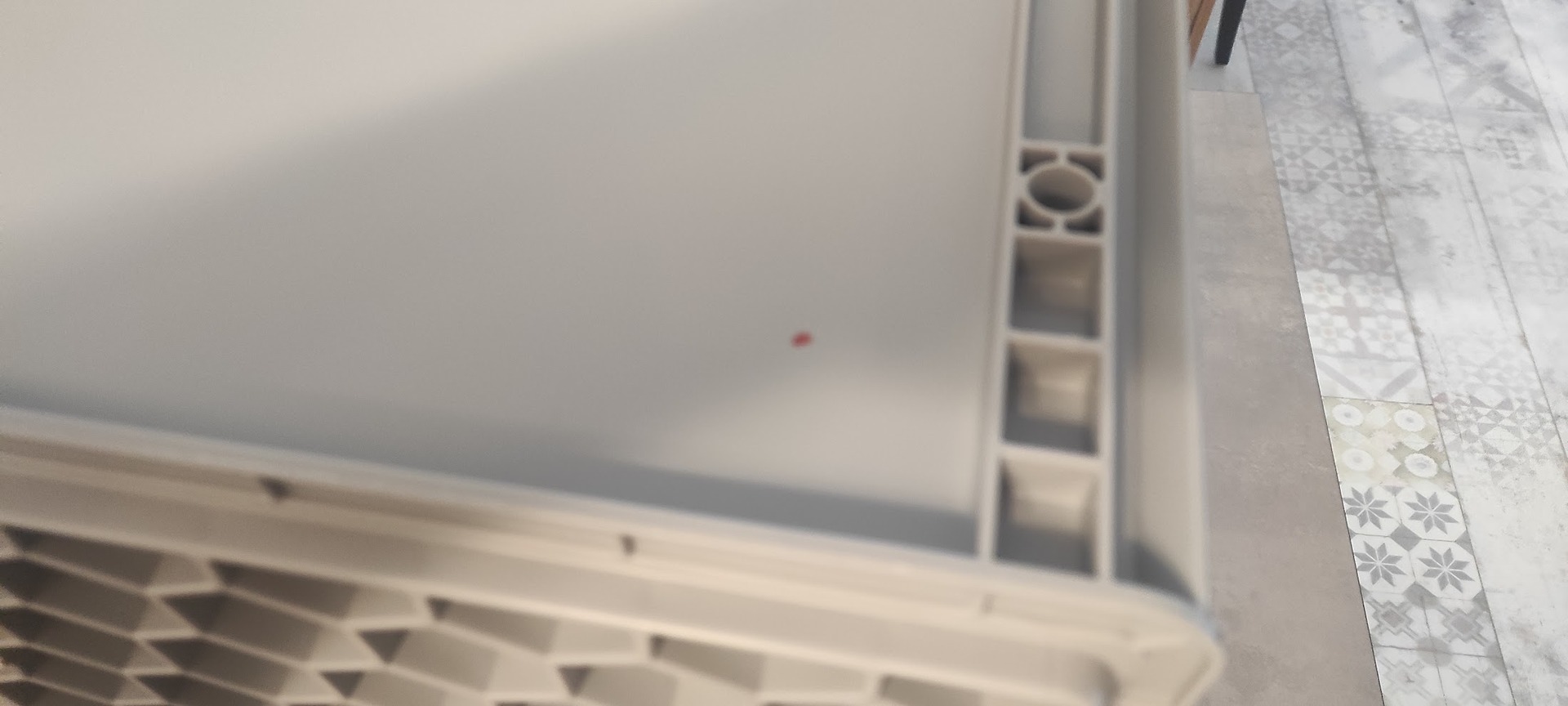

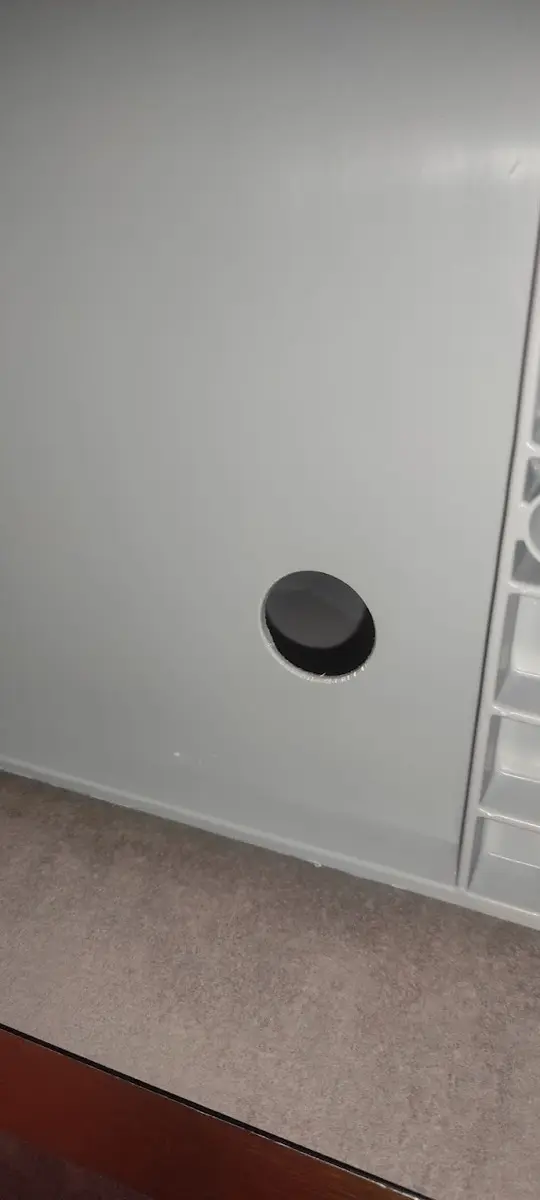

Schritt 1 – Position der Wasserfüllstandanzeige markieren

Markiert den Mittelpunkt des Bohrlochs und bohrt anschließend mit einem Stufenbohrer ein 26 mm-Loch. Entgratet das Loch danach von beiden Seiten.

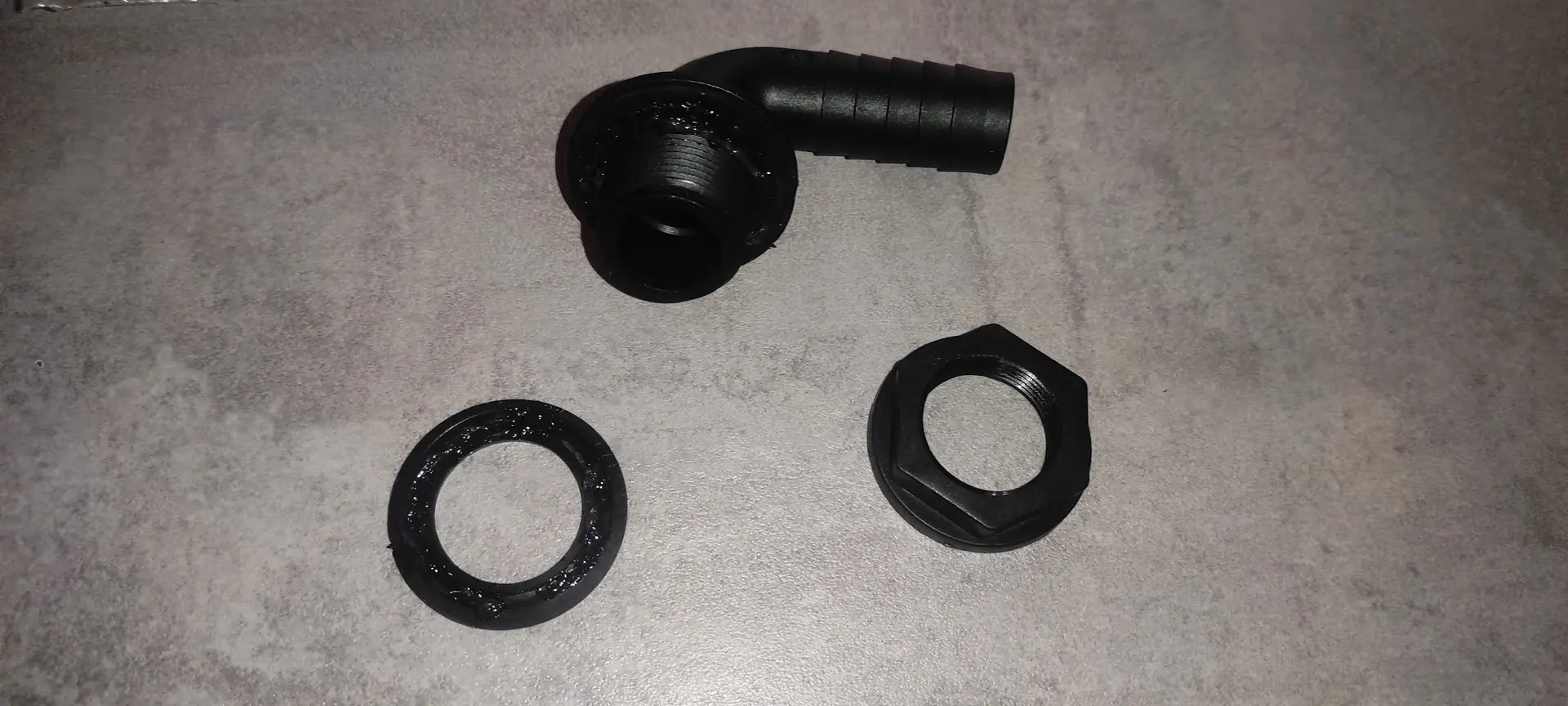

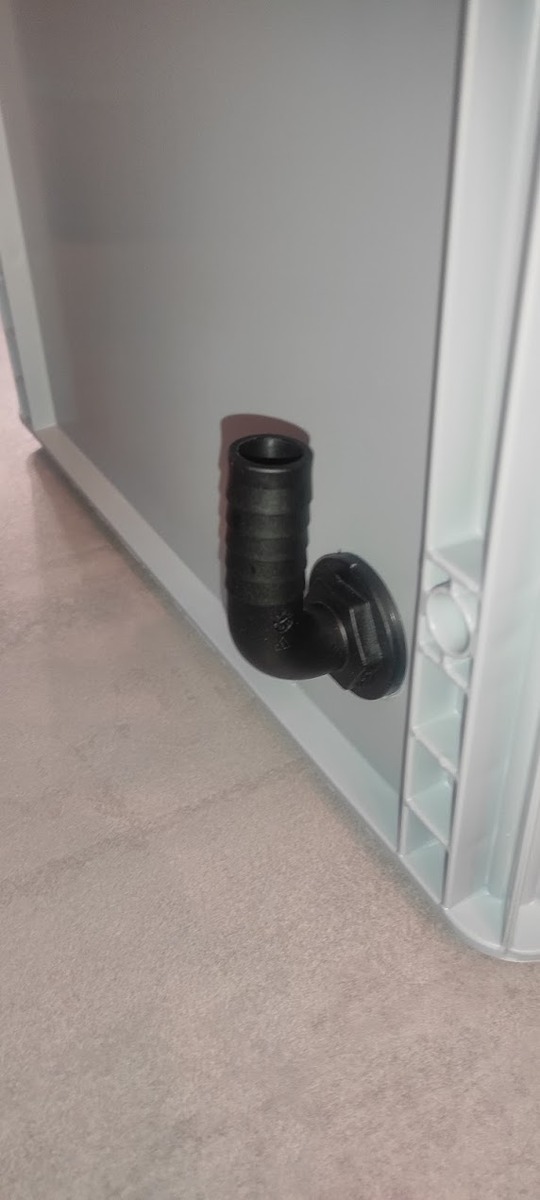

Schritt 2 – 90°-Tankdurchführung leicht mit Silikonfett einfetten

Tragt eine dünne Schicht Silikonfett auf die Dichtungsringe auf. Dies sorgt für ein geschmeidiges Einsetzen und verringert das Risiko von Undichtigkeiten.

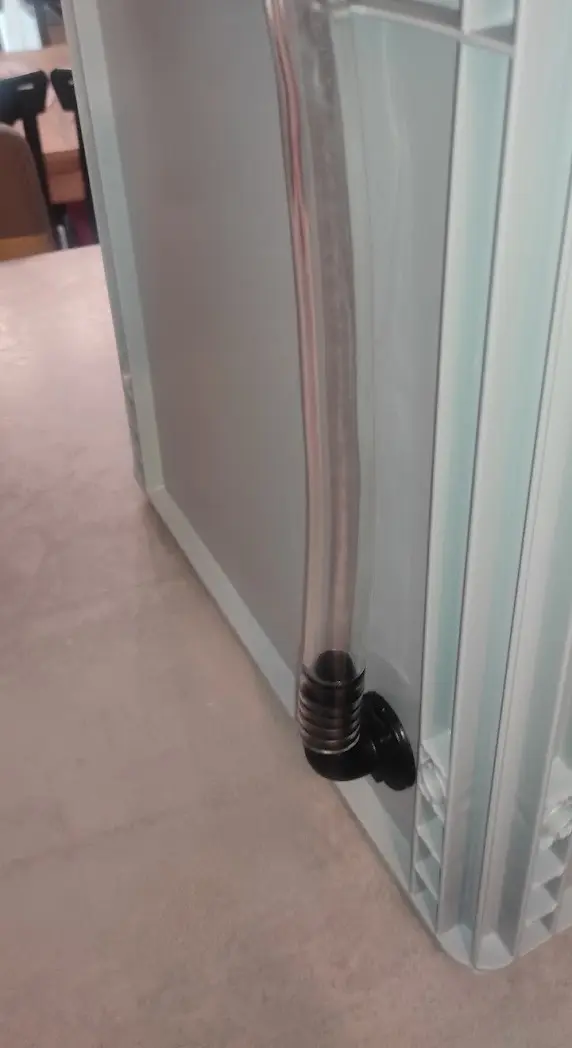

Schritt 3 – Wasserfüllstandanzeigeschlauch installieren

Tragt etwas Silikonfett auf das Innere des PVC-Schlauchs auf. Dies erleichtert das Aufstecken und reduziert das Risiko von Undichtigkeiten.

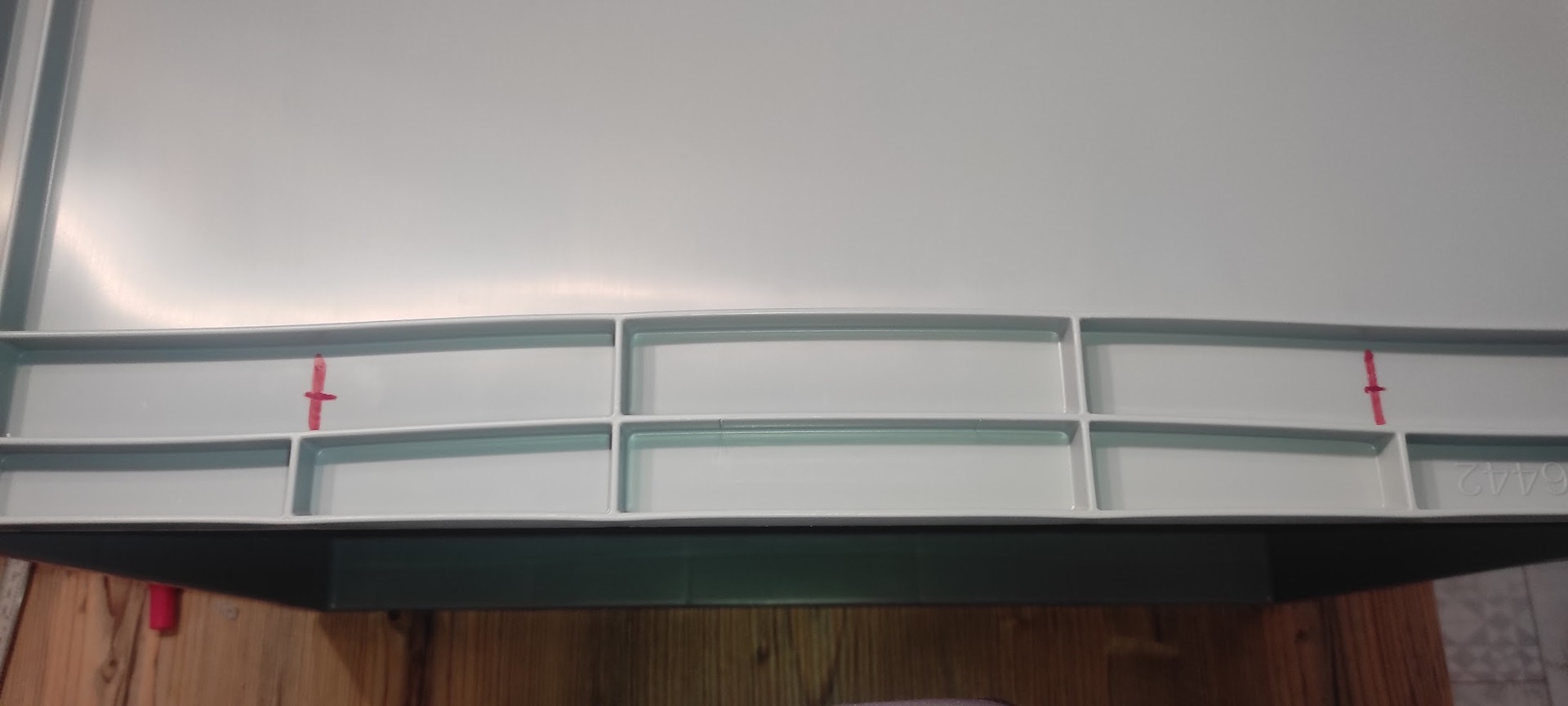

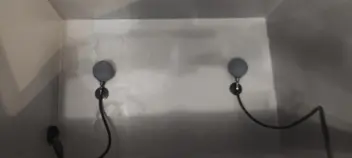

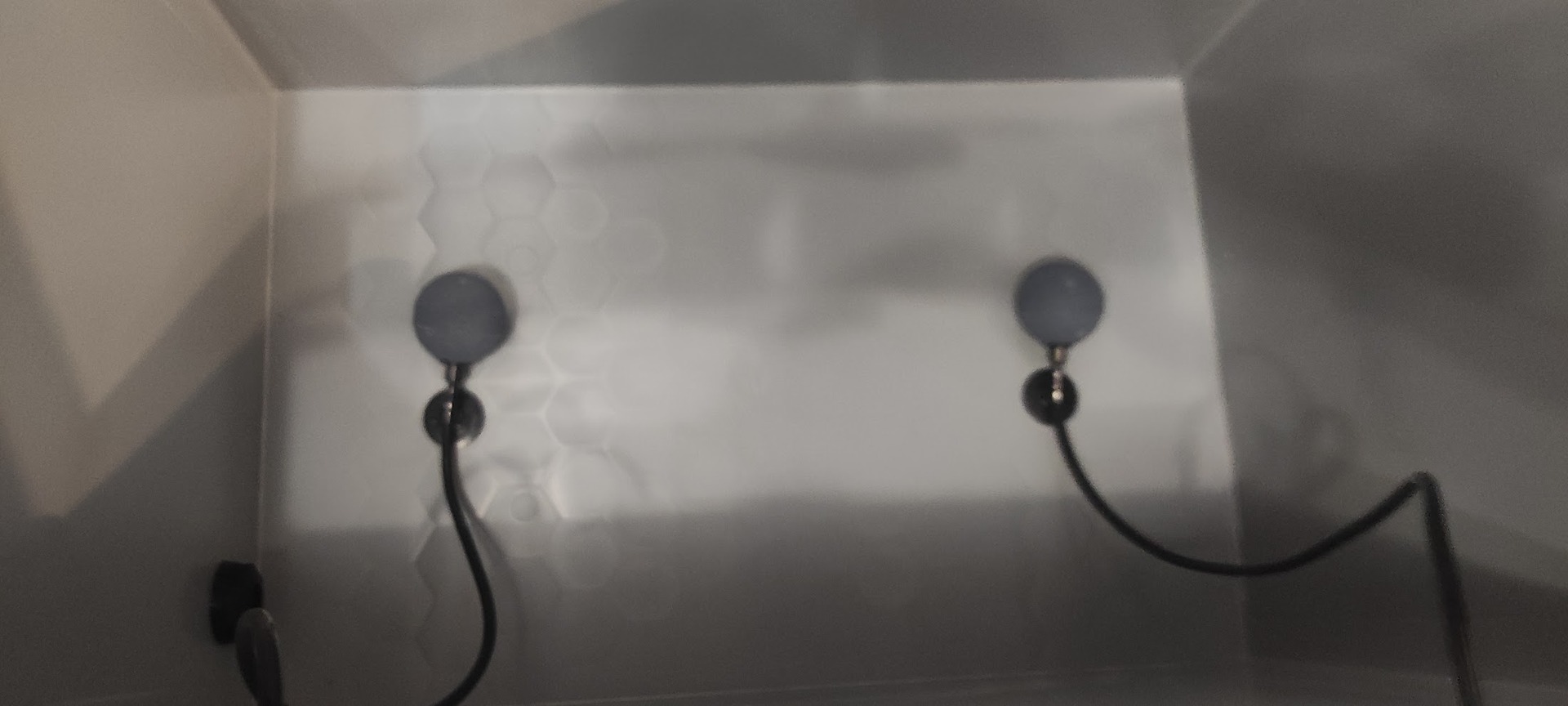

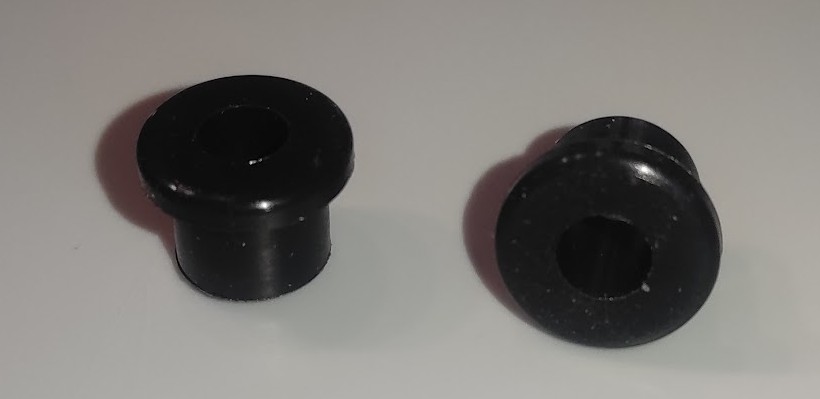

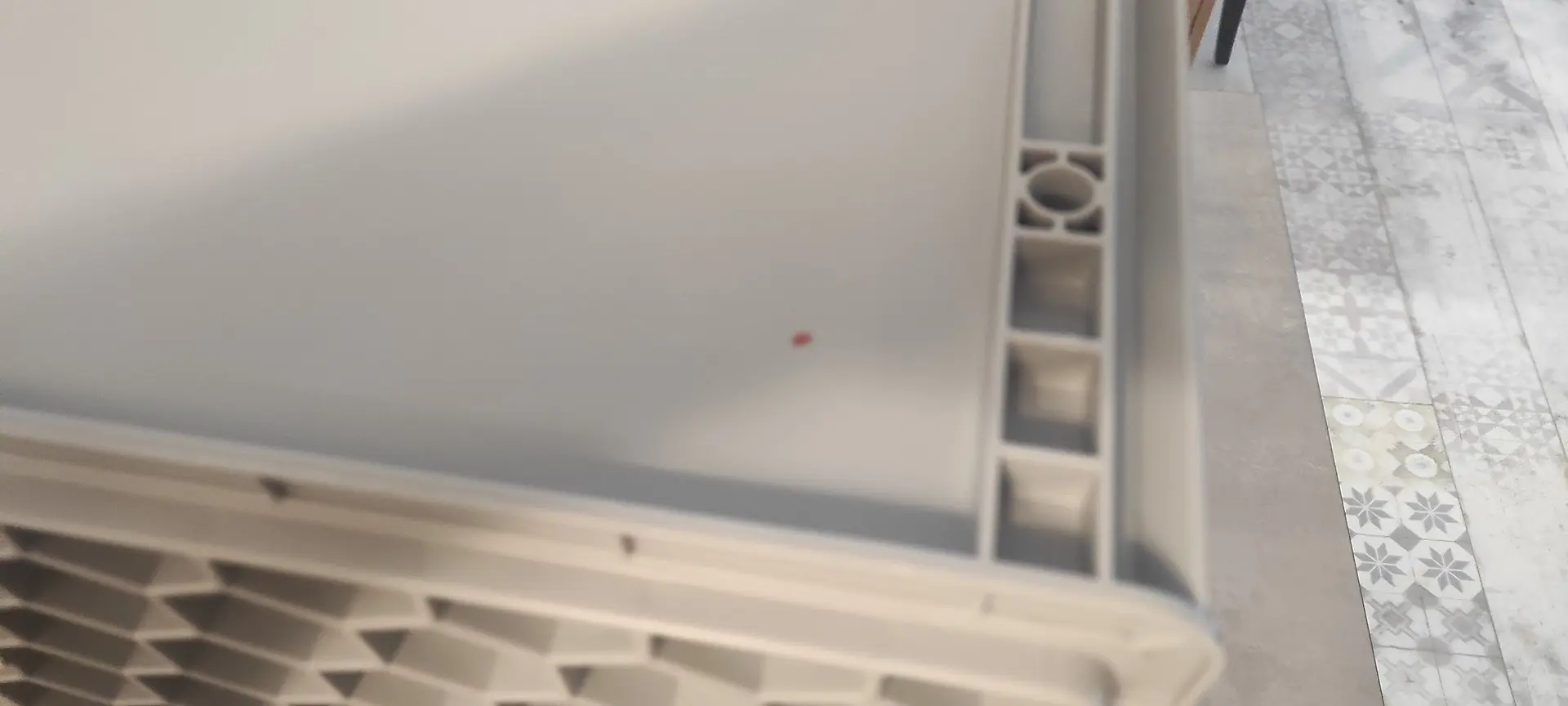

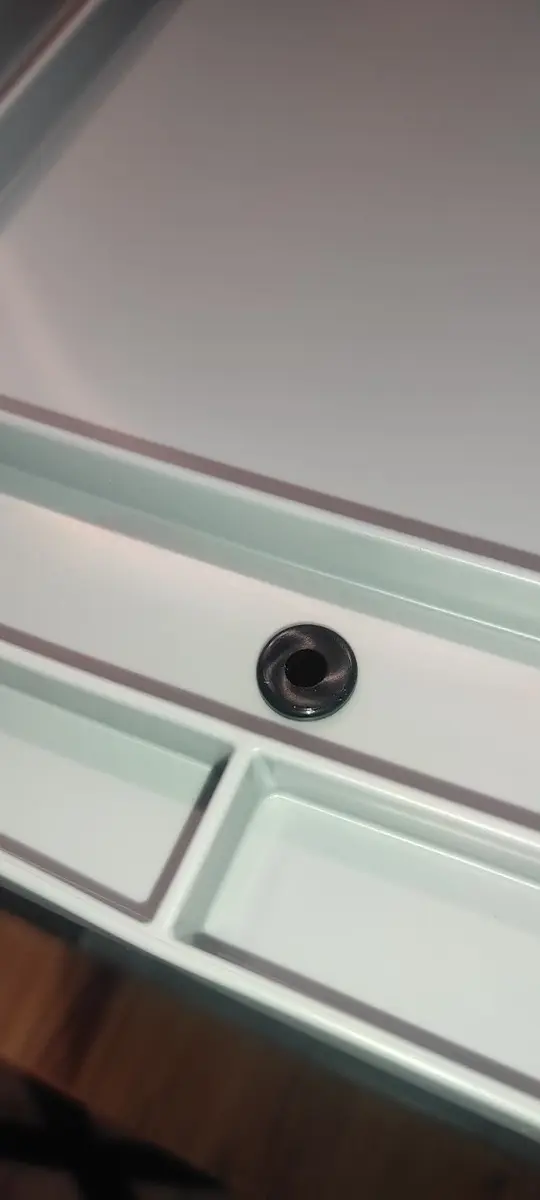

Schritt 4 – Position der Kabeldurchführung für die Luftschläuche markieren und bohren

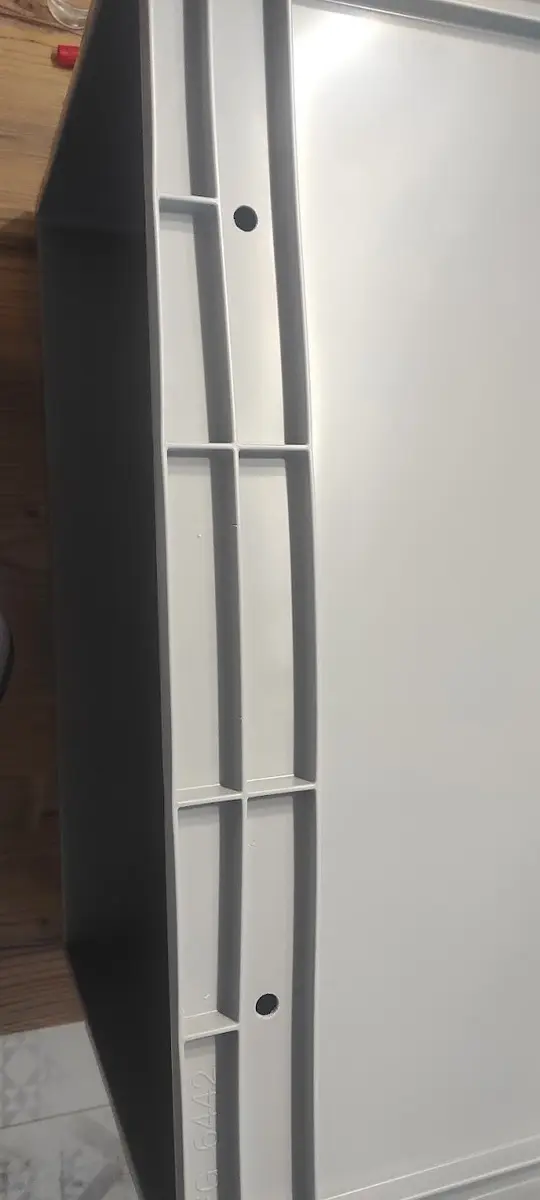

Markiert die Mittelpunkte für die Kabeldurchführungen. Ich habe mich für vorne links und rechts entschieden, damit keine Kabel im Weg sind, zum Beispiel beim Einsetzen einer Wasserpumpe ins Serviceloch. Die Löcher sollten einen Durchmesser von 10 mm haben.

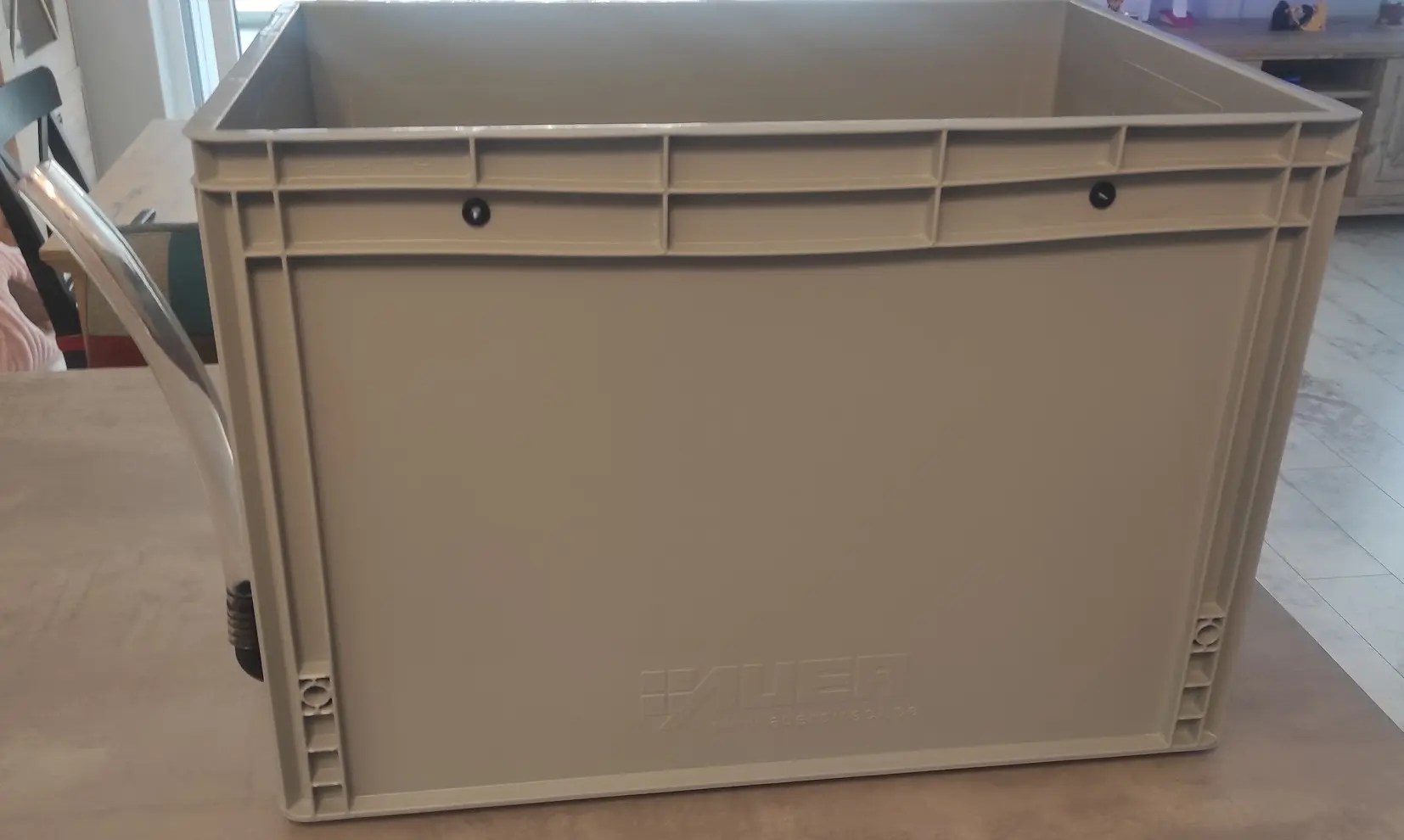

ZWISCHENSTAND

Bis zu diesem Punkt macht die Box schon einen richtig guten Eindruck

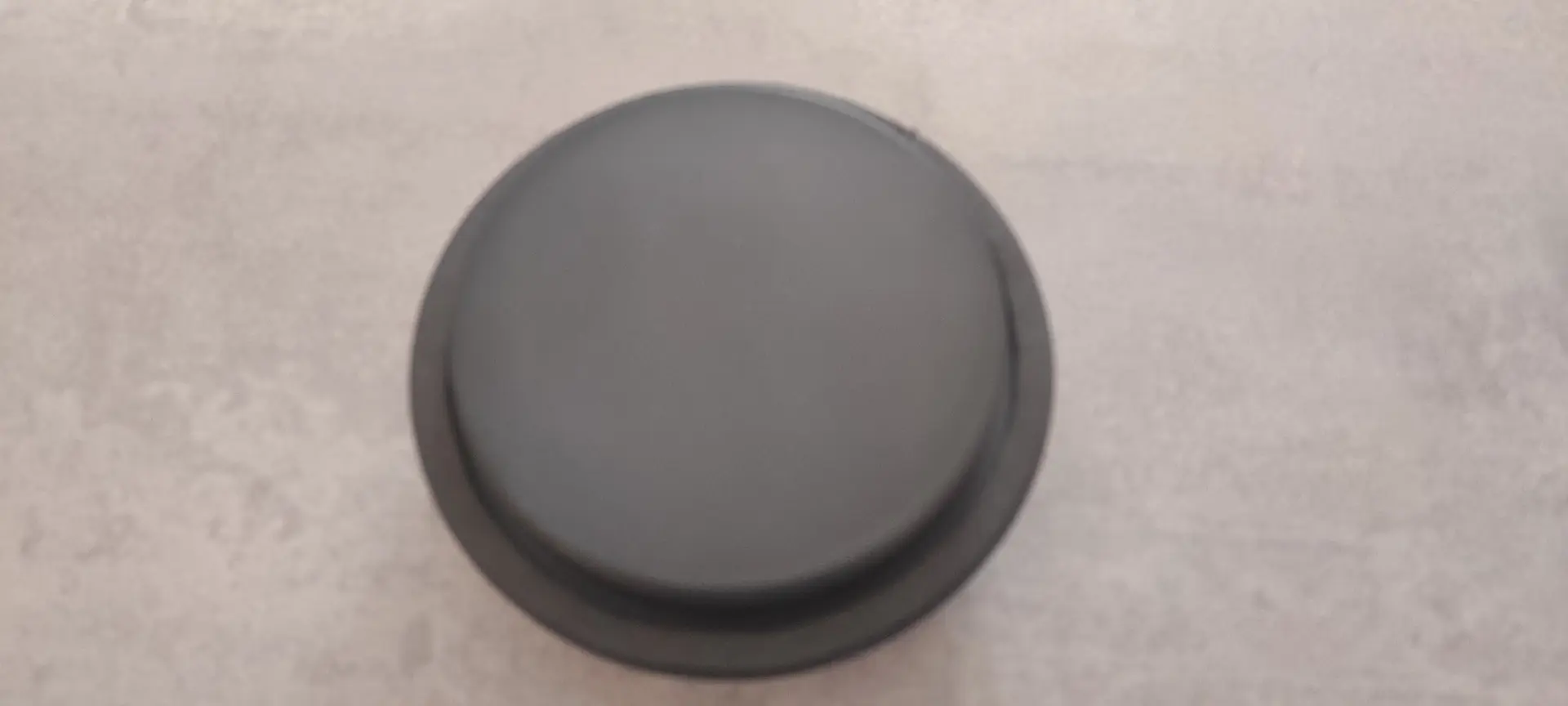

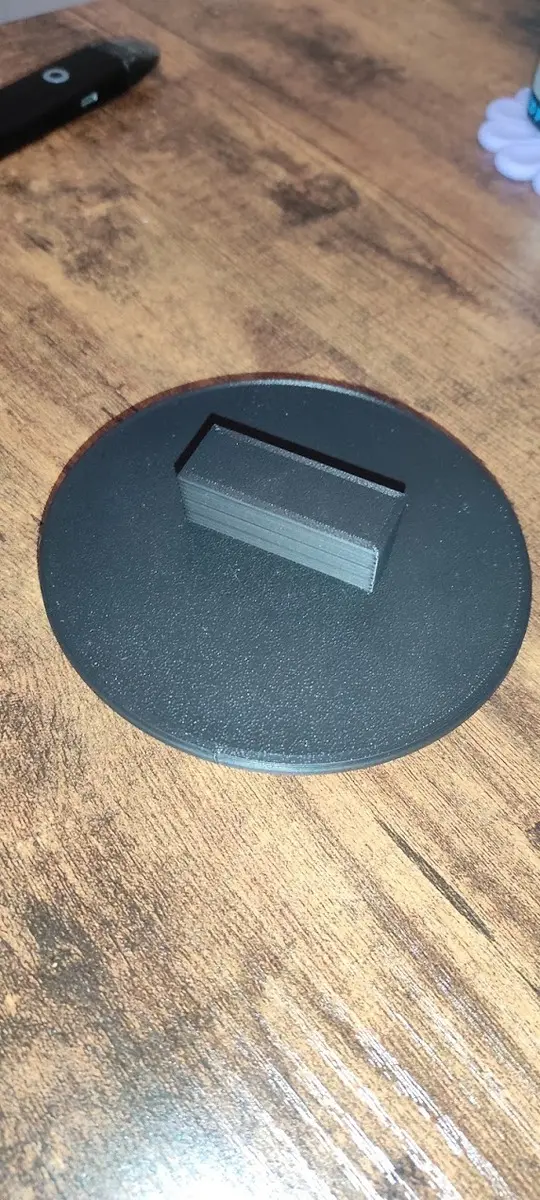

Serviceloch-Deckel

Goodpeace hat einen Deckel entworfen und gedruckt, der perfekt in das Serviceloch passt.

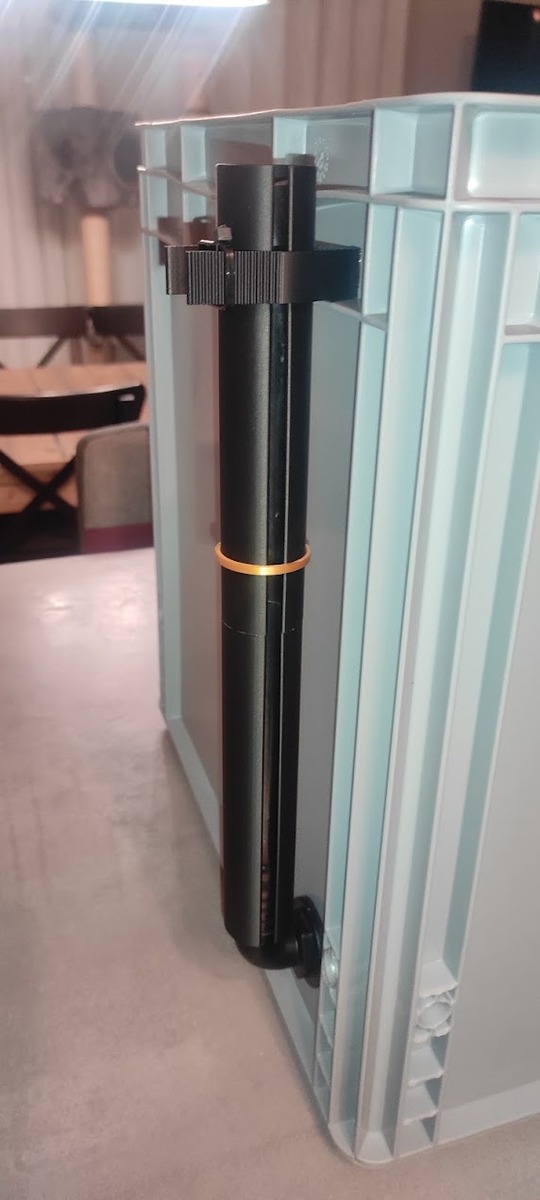

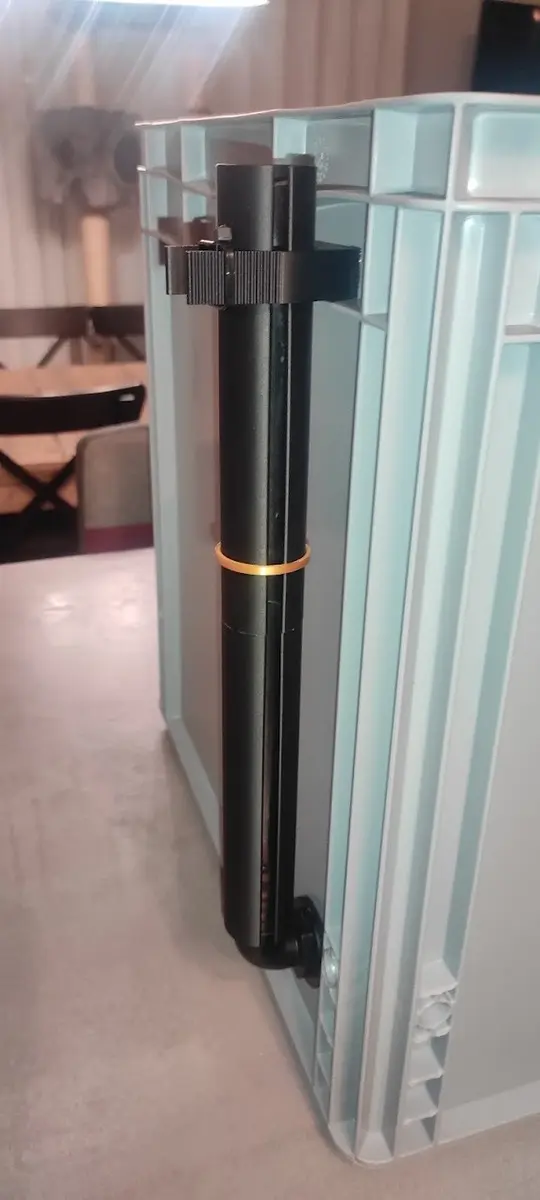

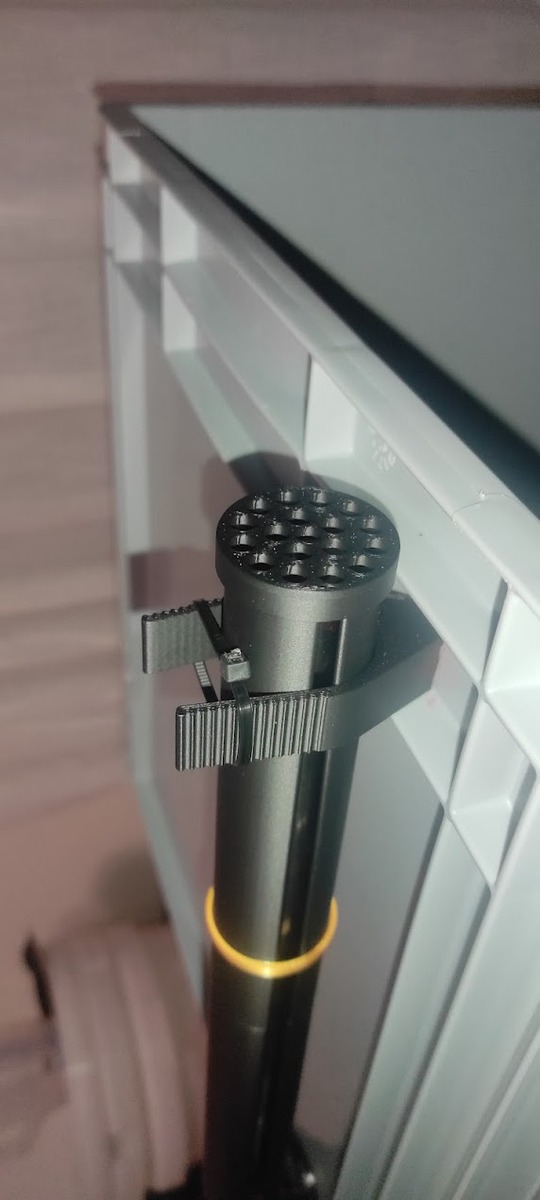

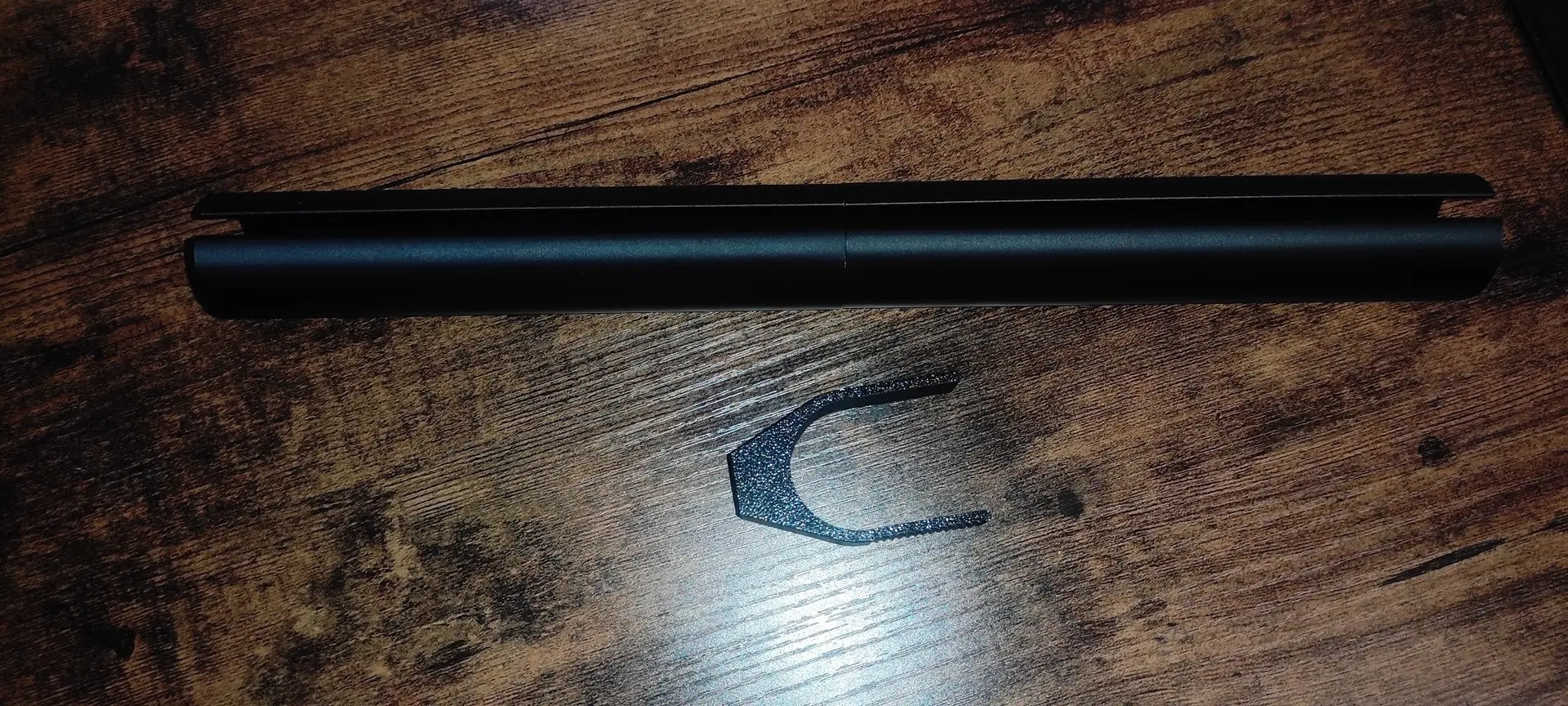

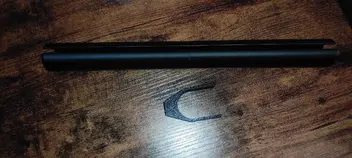

Abdeckung der Wasserfüllstandanzeige inklusive Top-Deckel

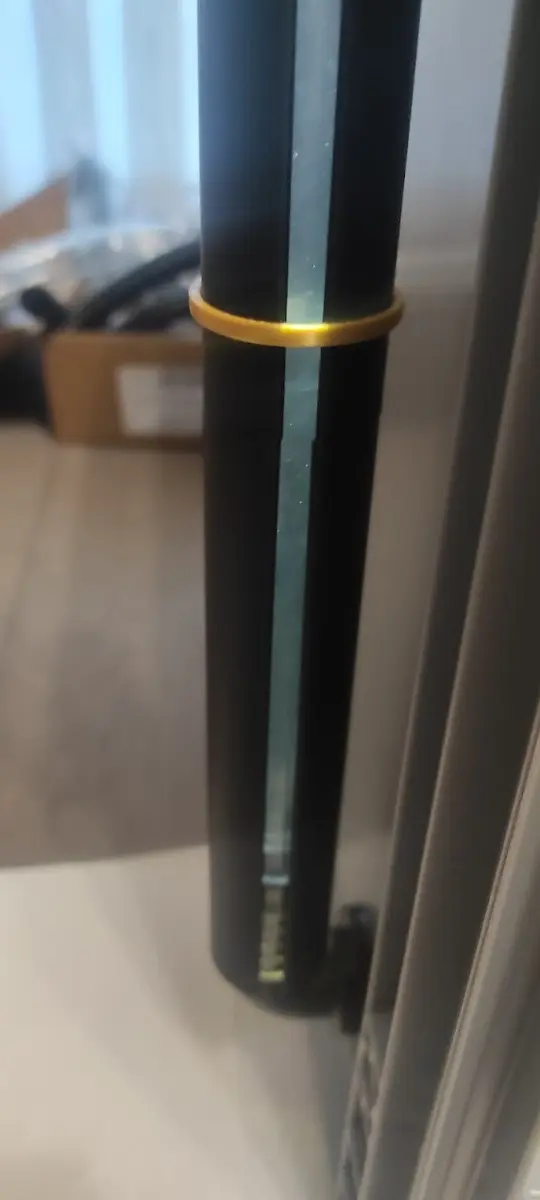

Goodpeace hat eine Abdeckung entworfen und gedruckt, da der Schlauch transparent ist. So lässt sich der Wasserstand nur von vorne ablesen, ohne dass zu viel Licht eindringt. Außerdem gibt es eine goldene Markierung, die den maximalen Wasserstand anzeigt – diesen Ring habe ich einfach festgeklebt. Der perforierte Deckel, der verhindert, dass von oben etwas hineinfallen kann, wird einfach aufgesteckt.

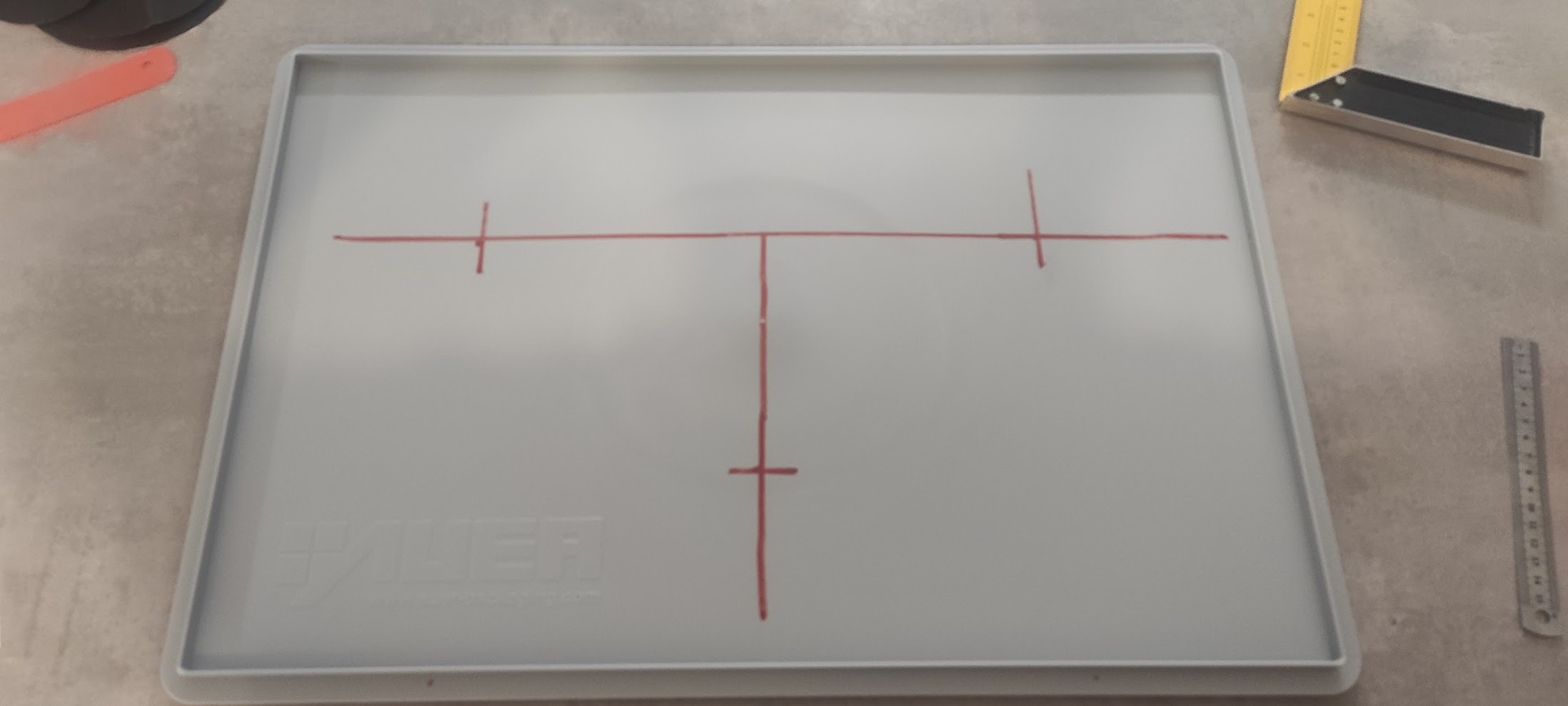

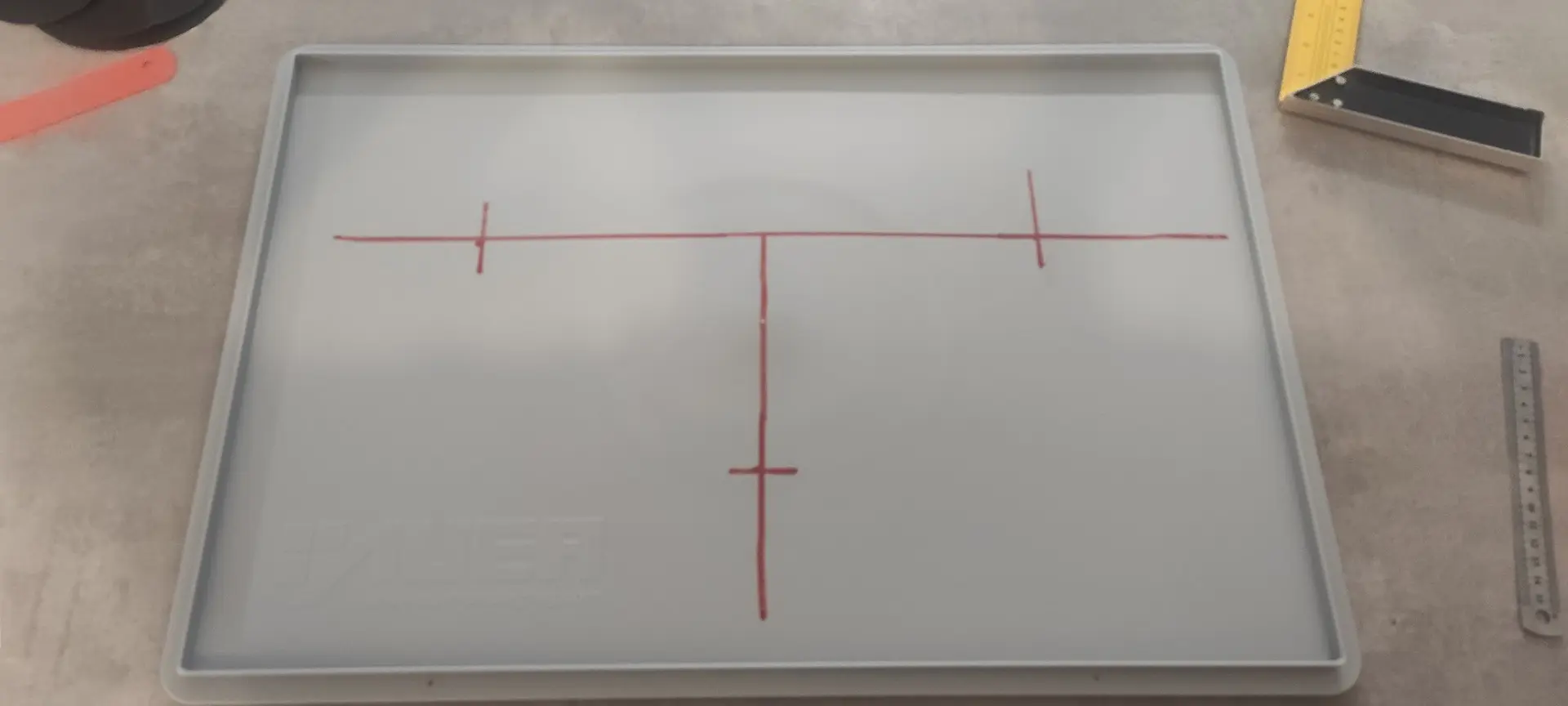

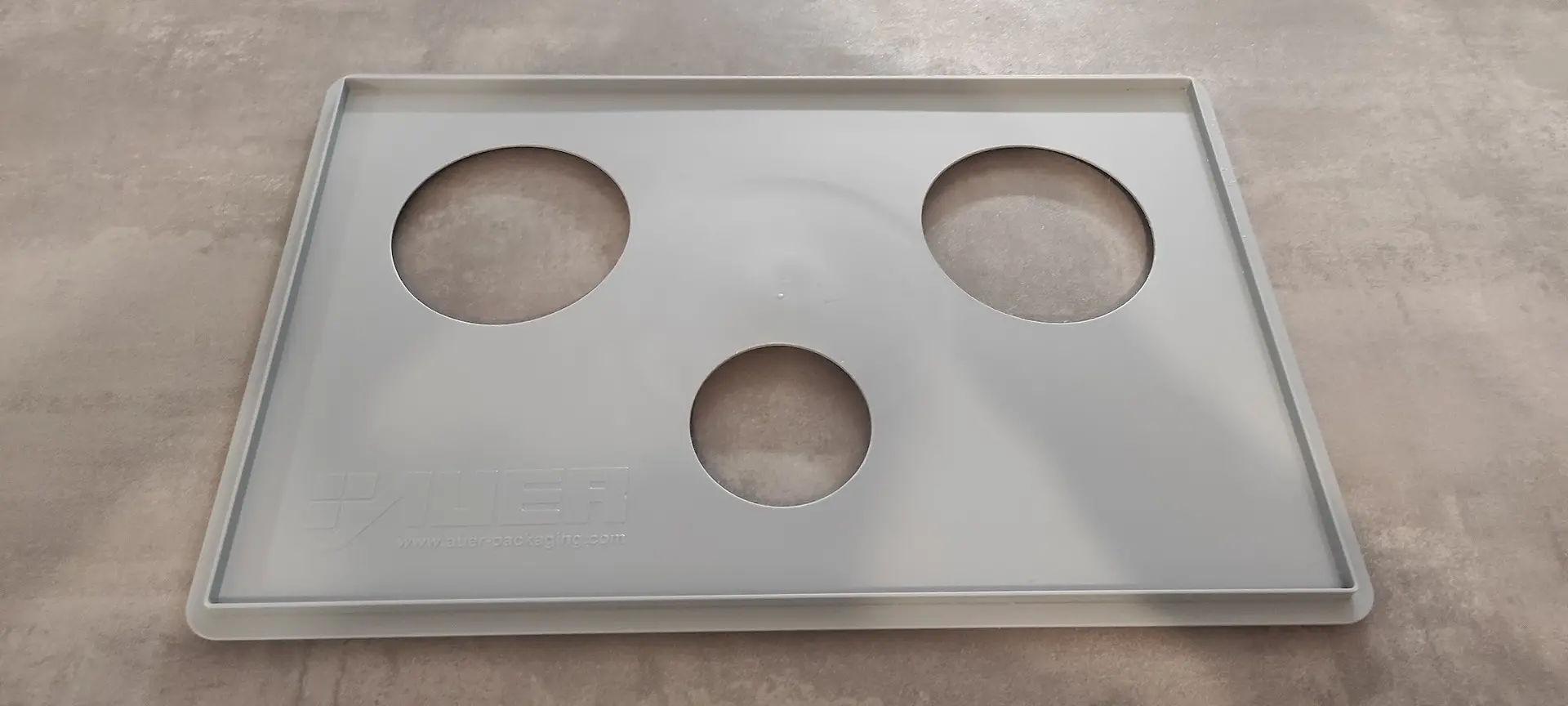

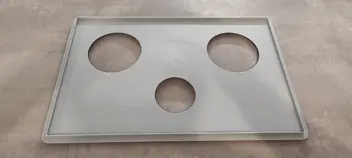

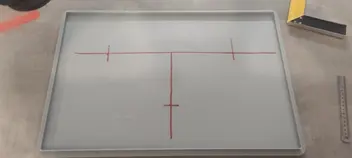

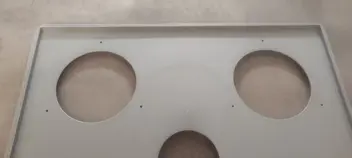

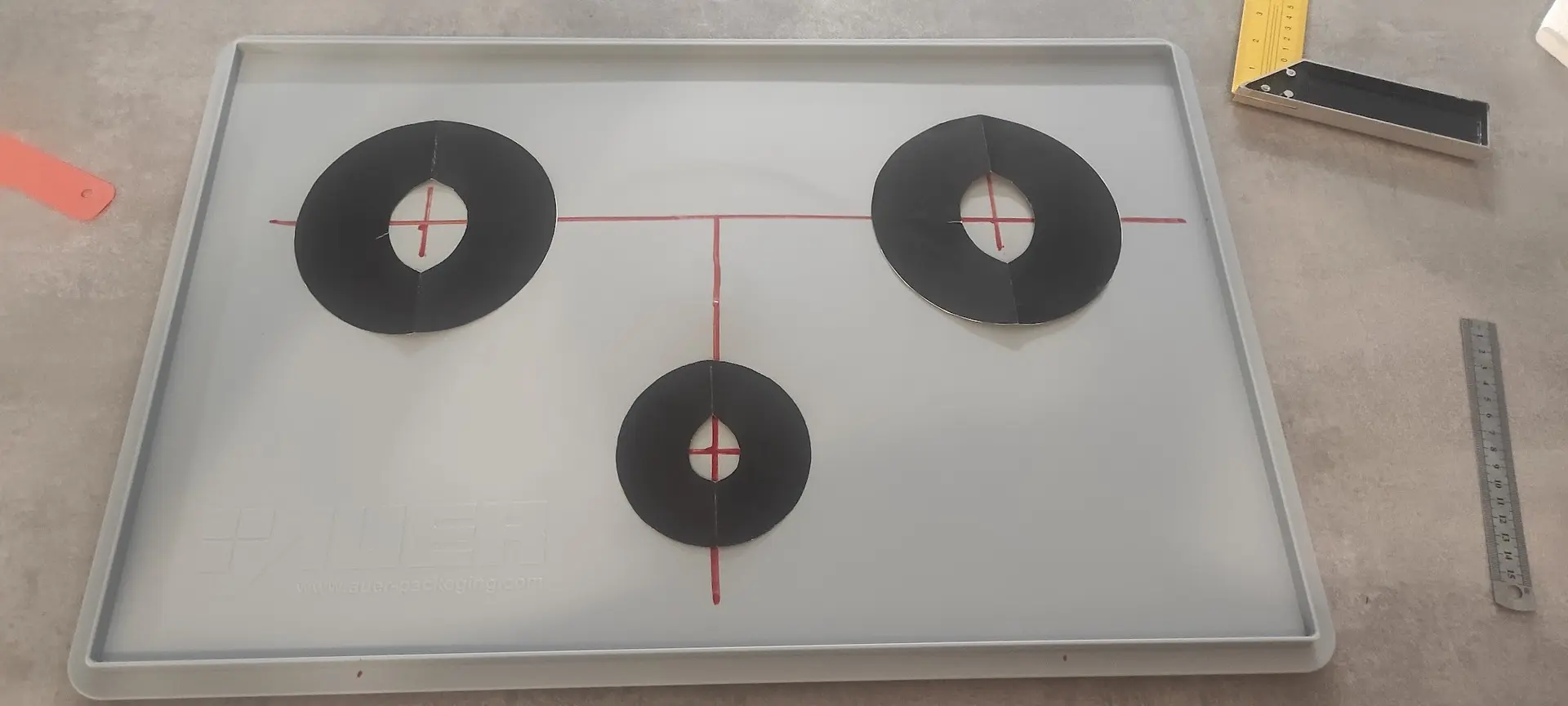

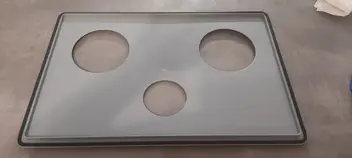

Schritt 5 – Position der Löcher am Auflagedeckel markieren und aussägen

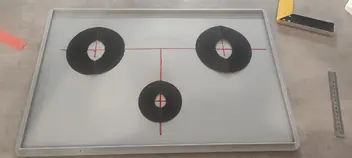

Jetzt wird es spannend: Markiert die Mittelpunkte der Netzkörbe und des Servicelochs. Ich habe zusätzlich 1:1-Löcher per Drucker erstellt, um vorab manuell zu prüfen, ob alles passt – das kann ich nur empfehlen. Bohrt anschließend mit niedriger Drehzahl; etwas Wasser kann helfen, dass das Plastik nicht überhitzt. Bei so großen Durchmessern ist das Bohren anspruchsvoll, also geht langsam vor. Notfalls kann auch eine Stichsäge oder ein anderes Werkzeug verwendet werden, das Ergebnis ist dann aber nicht so sauber.

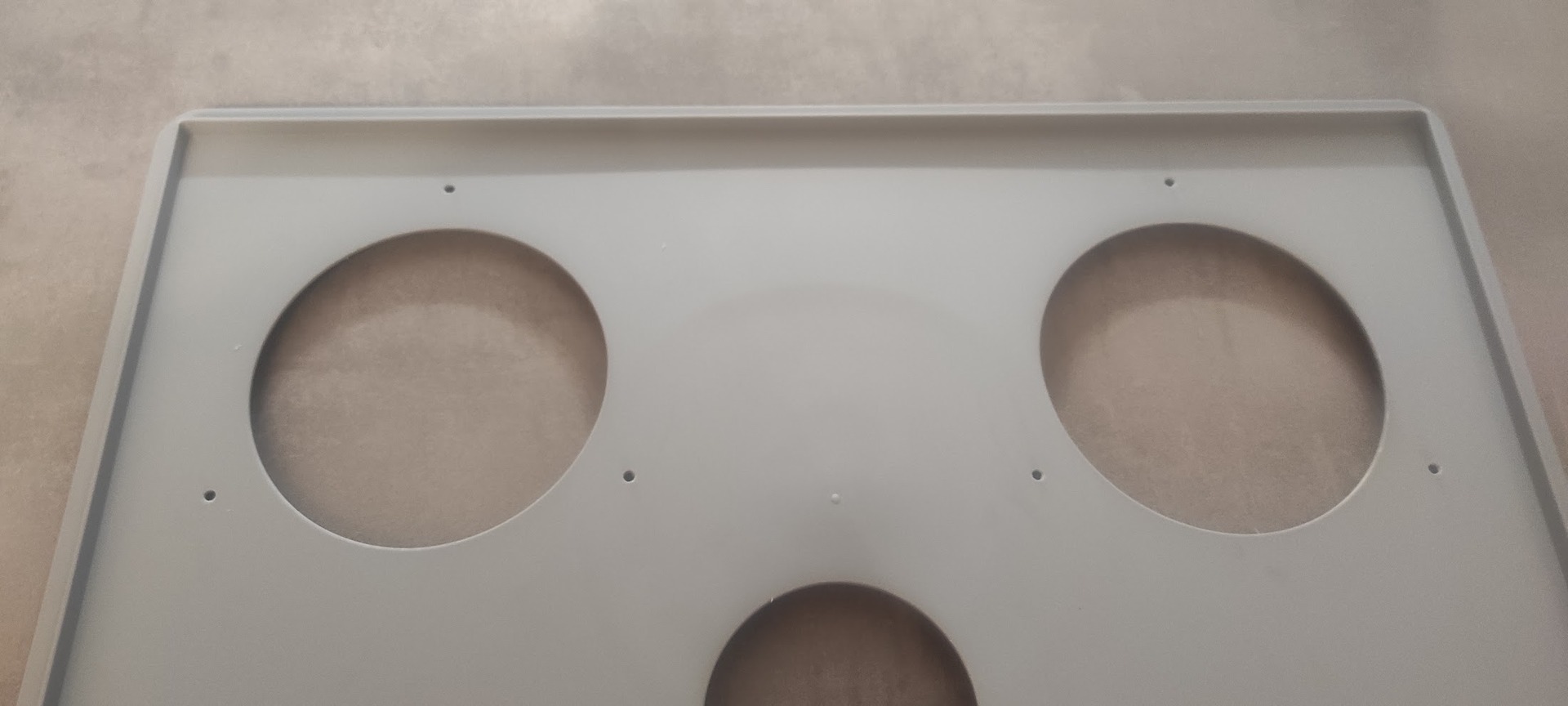

ZWISCHENSTAND

Sieht richtig professionell aus – könnte man fast für gekauft halten!

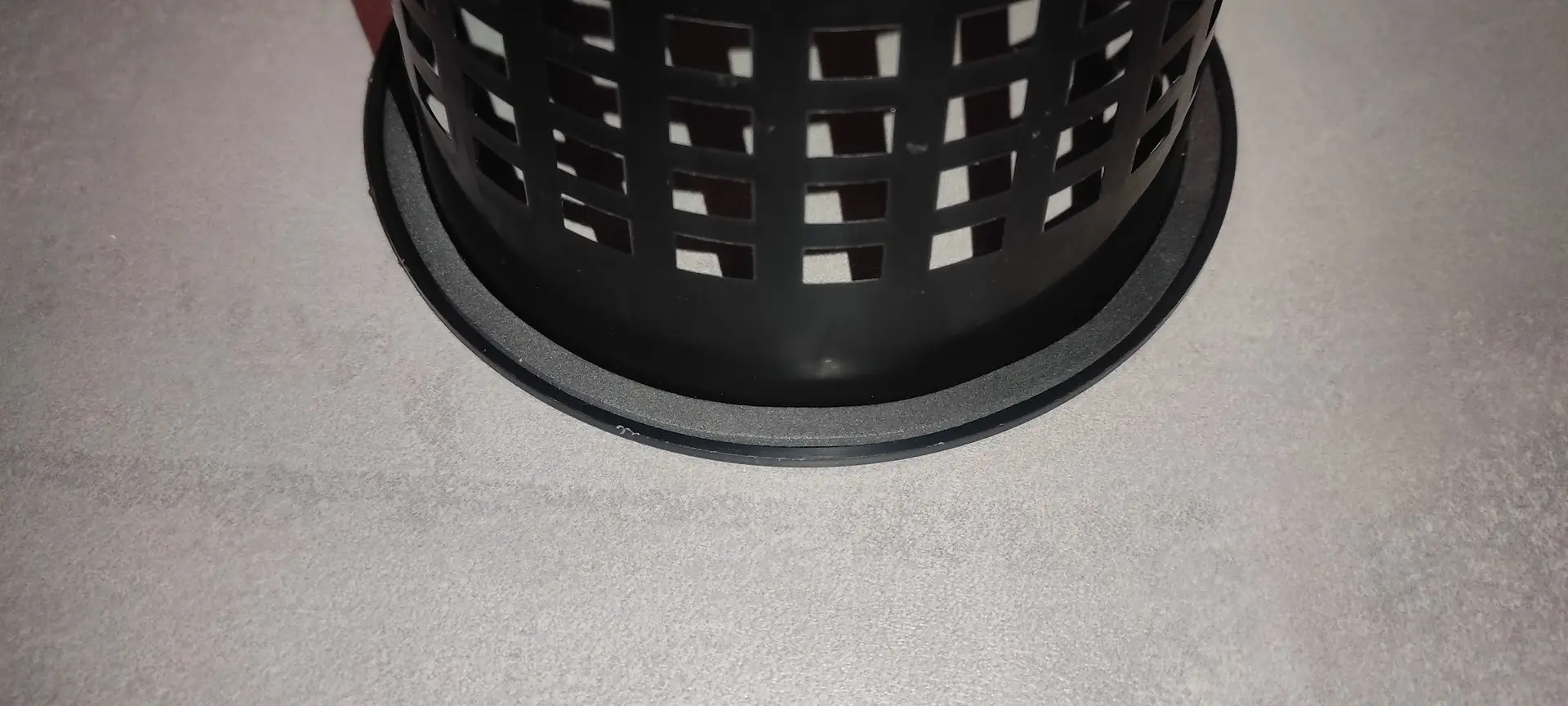

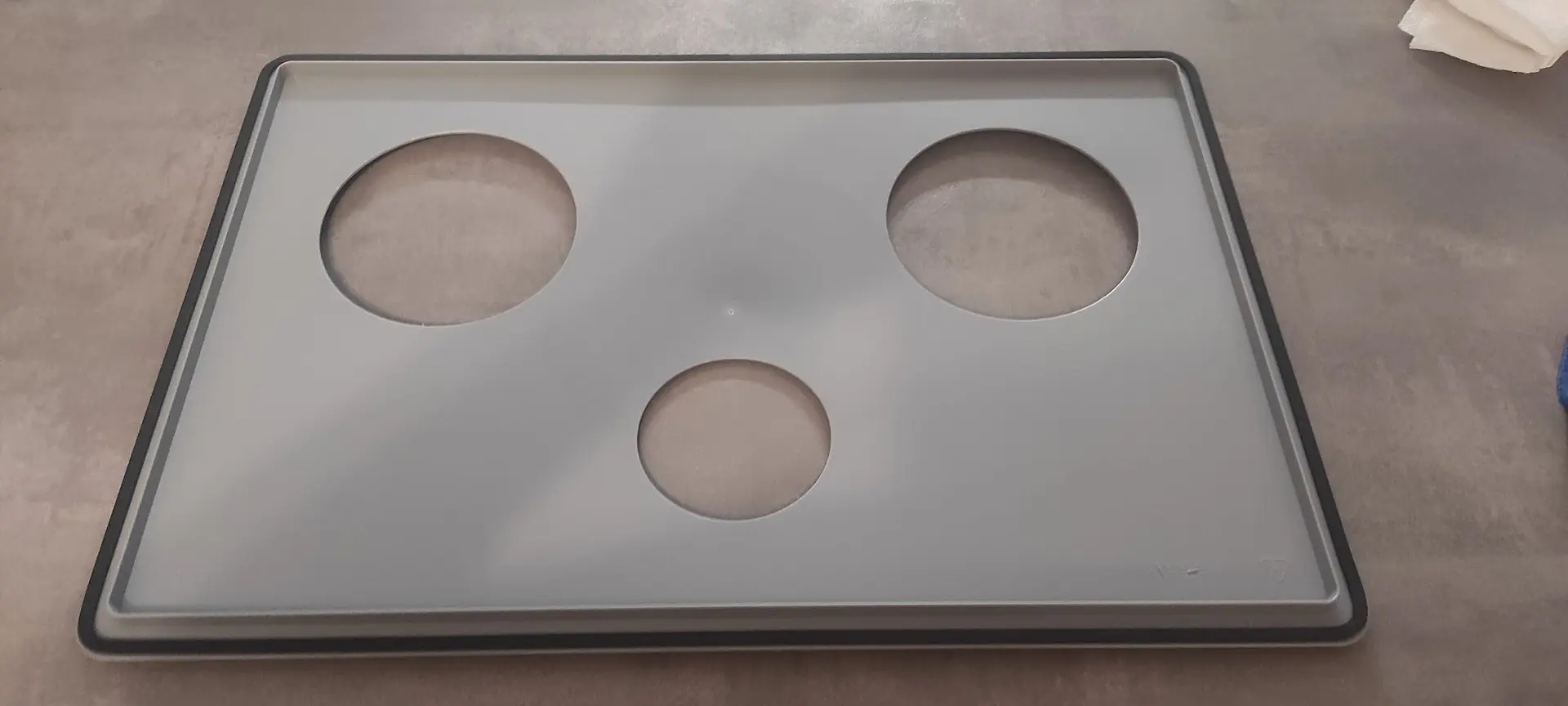

Schritt 6 – Deckel, Netzkörbe und Serviceloch mit Dichtband abdichten

Den Deckel, den Servicedeckel und die Netzkörbe habe ich mit Dichtband abgedichtet. Das ist optional, aber ich empfehle es auf jeden Fall.

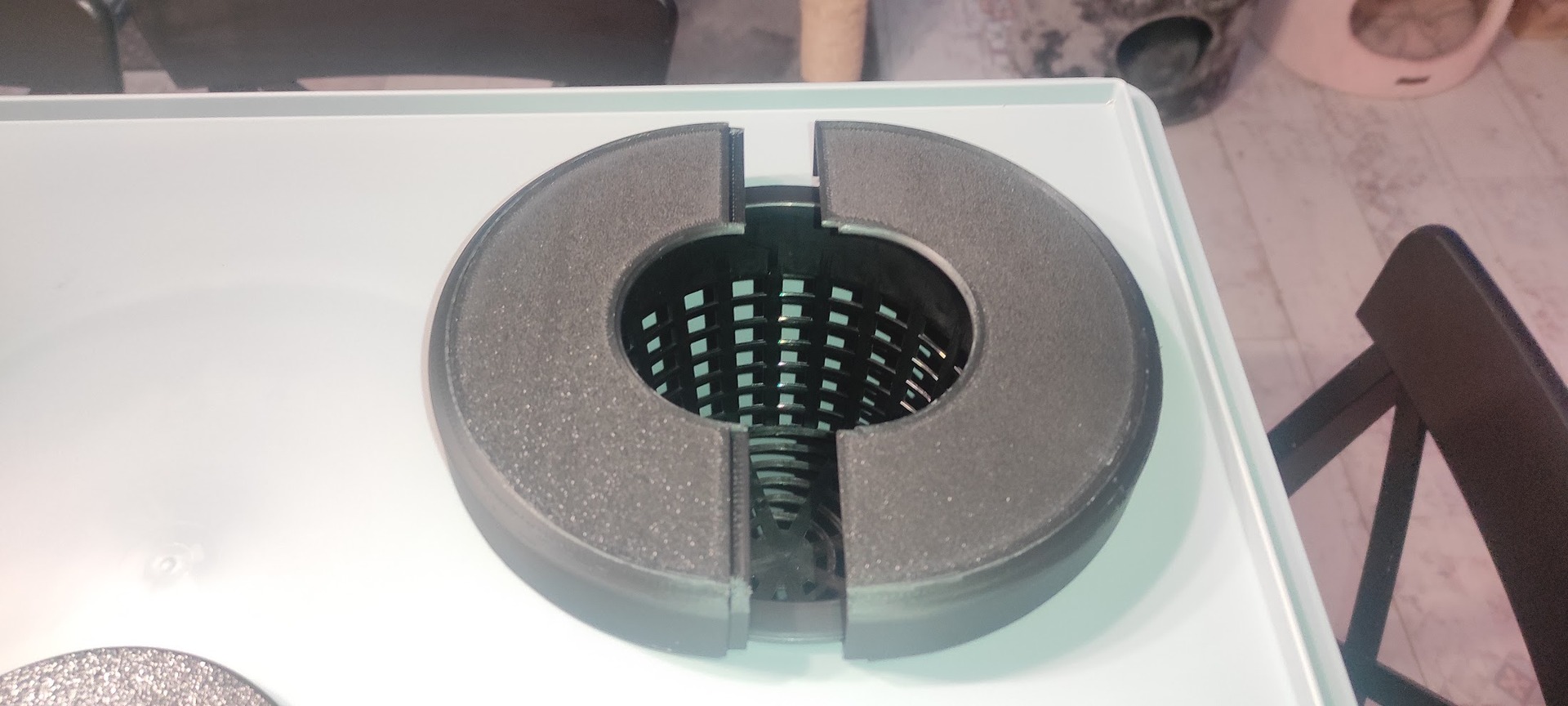

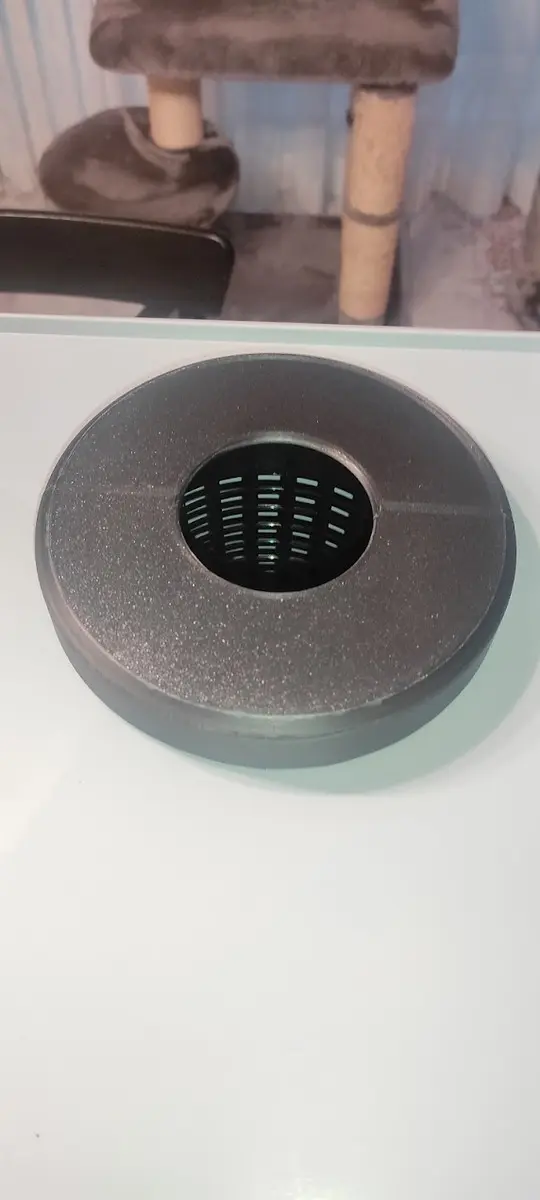

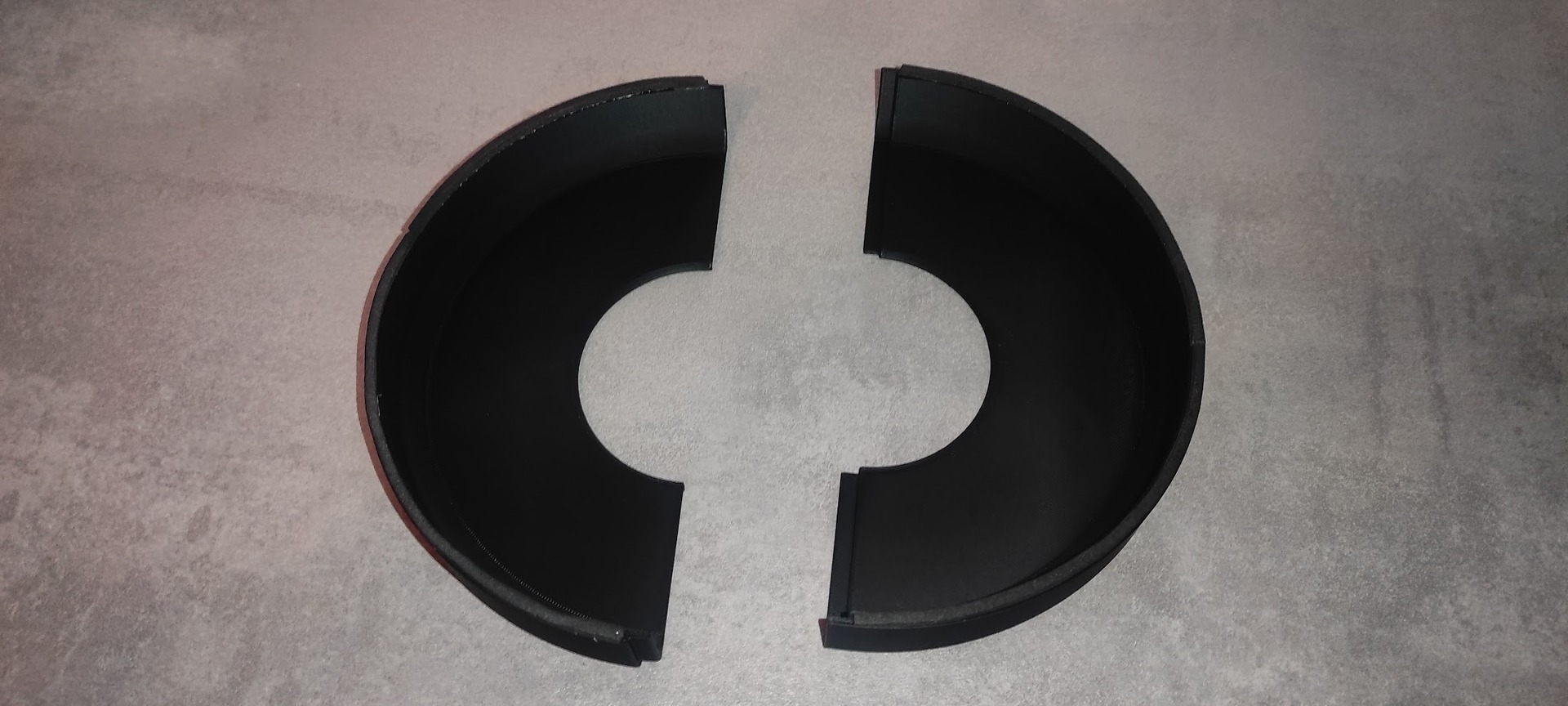

Netzkorb-Hauben

Diese Haube wurde ebenfalls von Goodpeace entworfen und gedruckt. Die Mars-Hydro Silberfolie war für mich eher umständlich – die Haube lässt sich dafür sehr einfach zusammenstecken und ist unten zusätzlich mit Dichtband abgedichtet.

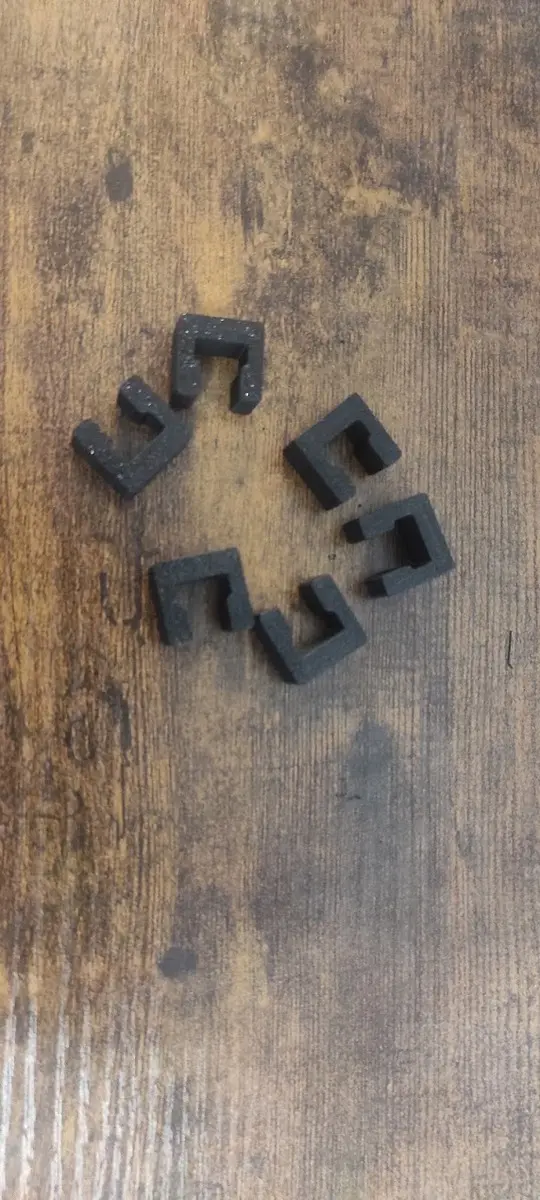

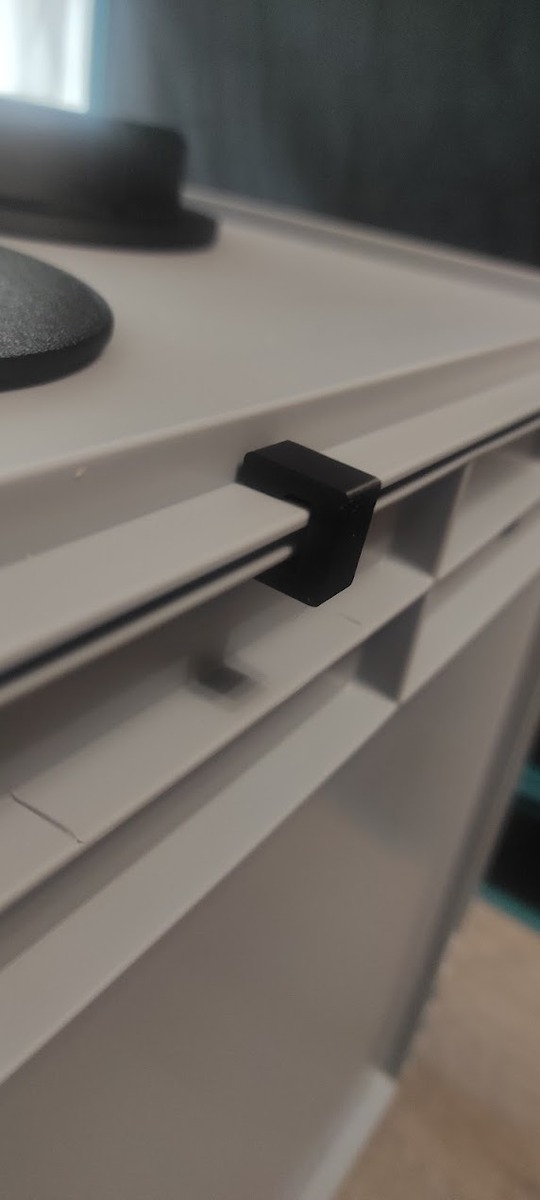

Deckel-Clips

Goodpeace hat außerdem passende Clips entworfen und gedruckt. Sechs Stück sind über den gesamten Deckel verteilt und sorgen dafür, dass alles sicher und fest sitzt.

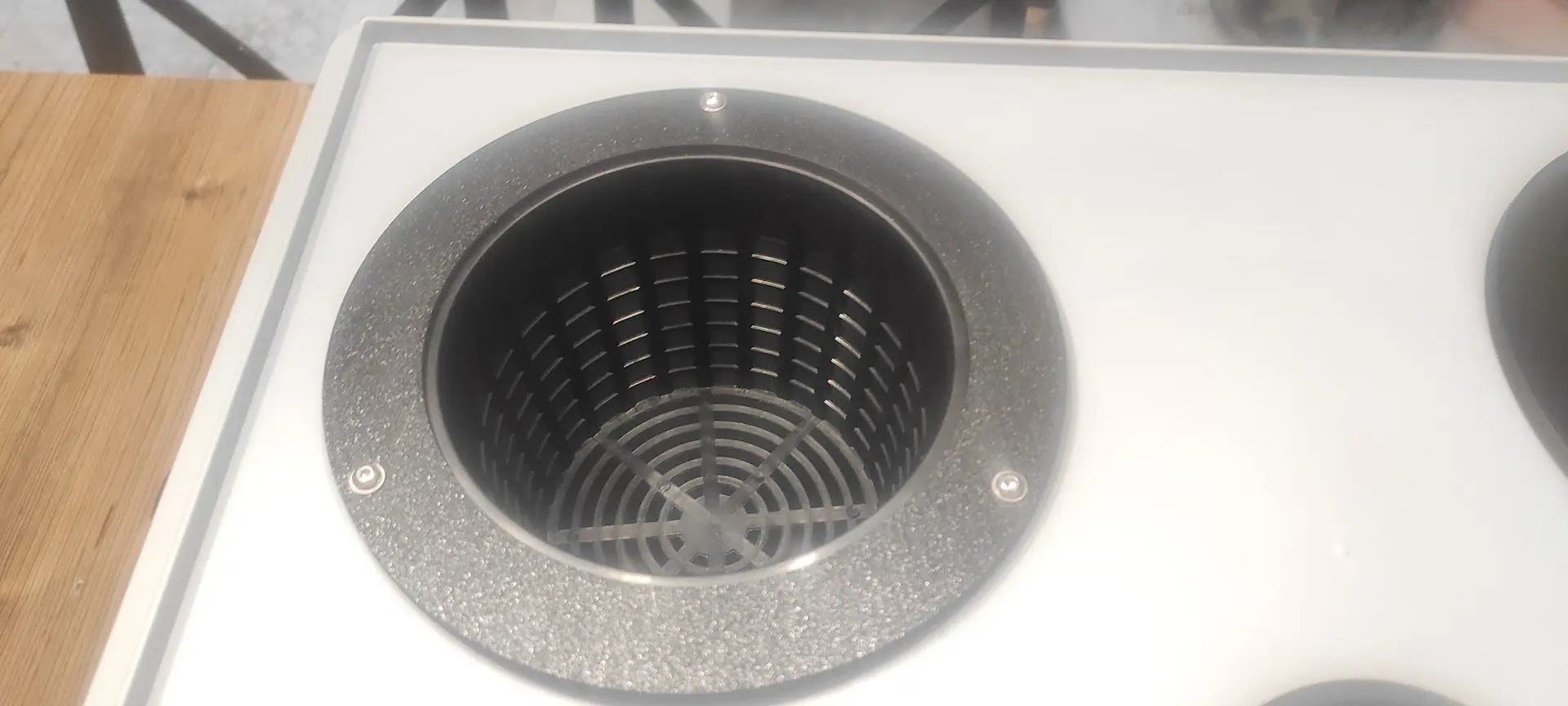

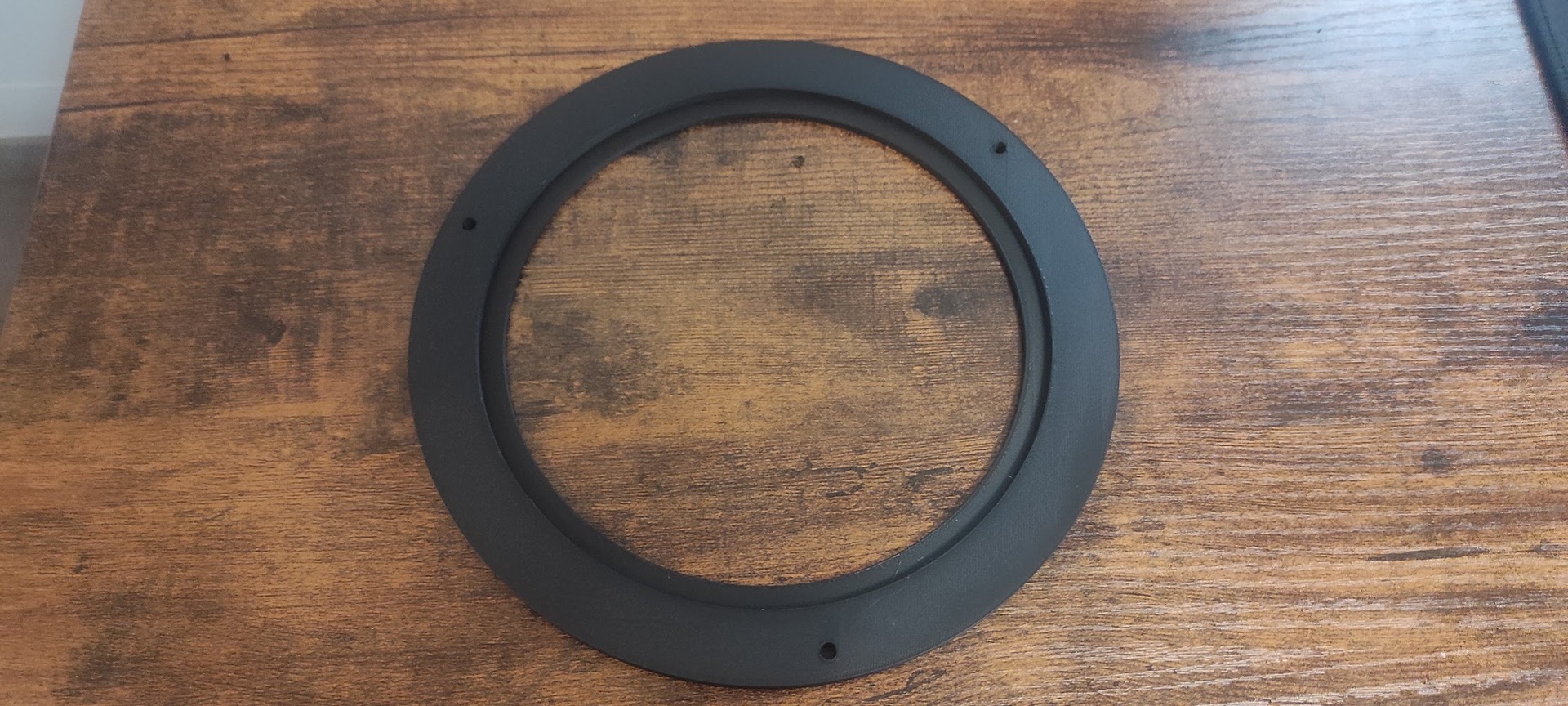

Netzkorb-Adapter

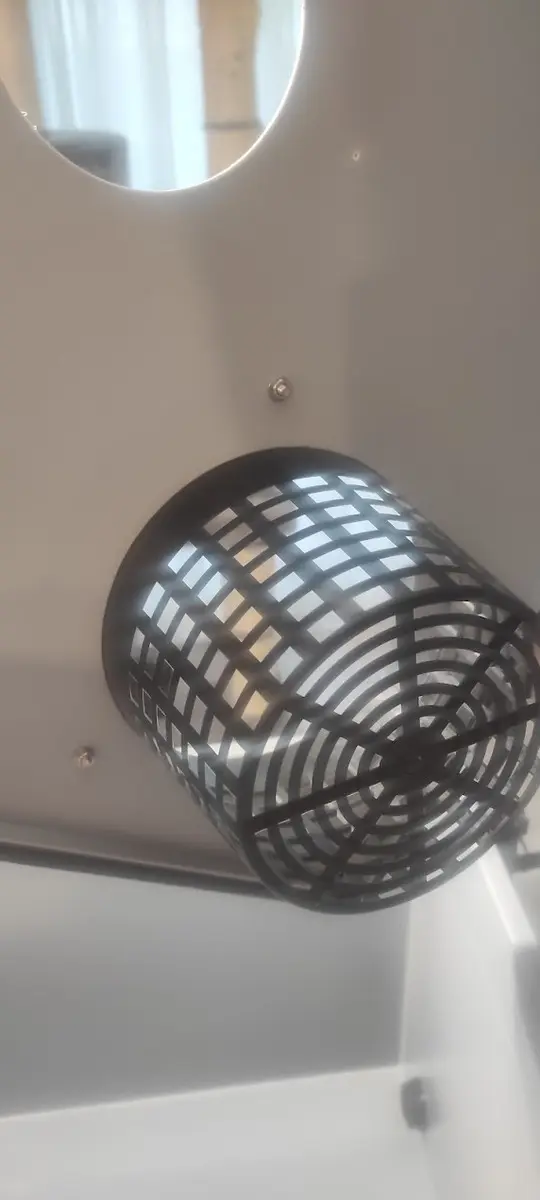

Da mein Auflagedeckel nicht ganz eben war und mich das Wackeln gestört hat, habe ich Goodpeace beauftragt, einen Adapter zu drucken. Damit kann der Deckel zwischen Adapter und Box eingespannt werden. So steht alles sicher, ist mit Edelstahlschrauben befestigt (die nicht rosten) und lässt sich jederzeit wieder auseinanderbauen. Verwendet passende M4-Edelstahlschrauben und zieht sie nur bis zum Anschlag plus etwa ¼ Drehung – zu fest anziehen kann das Material beschädigen.

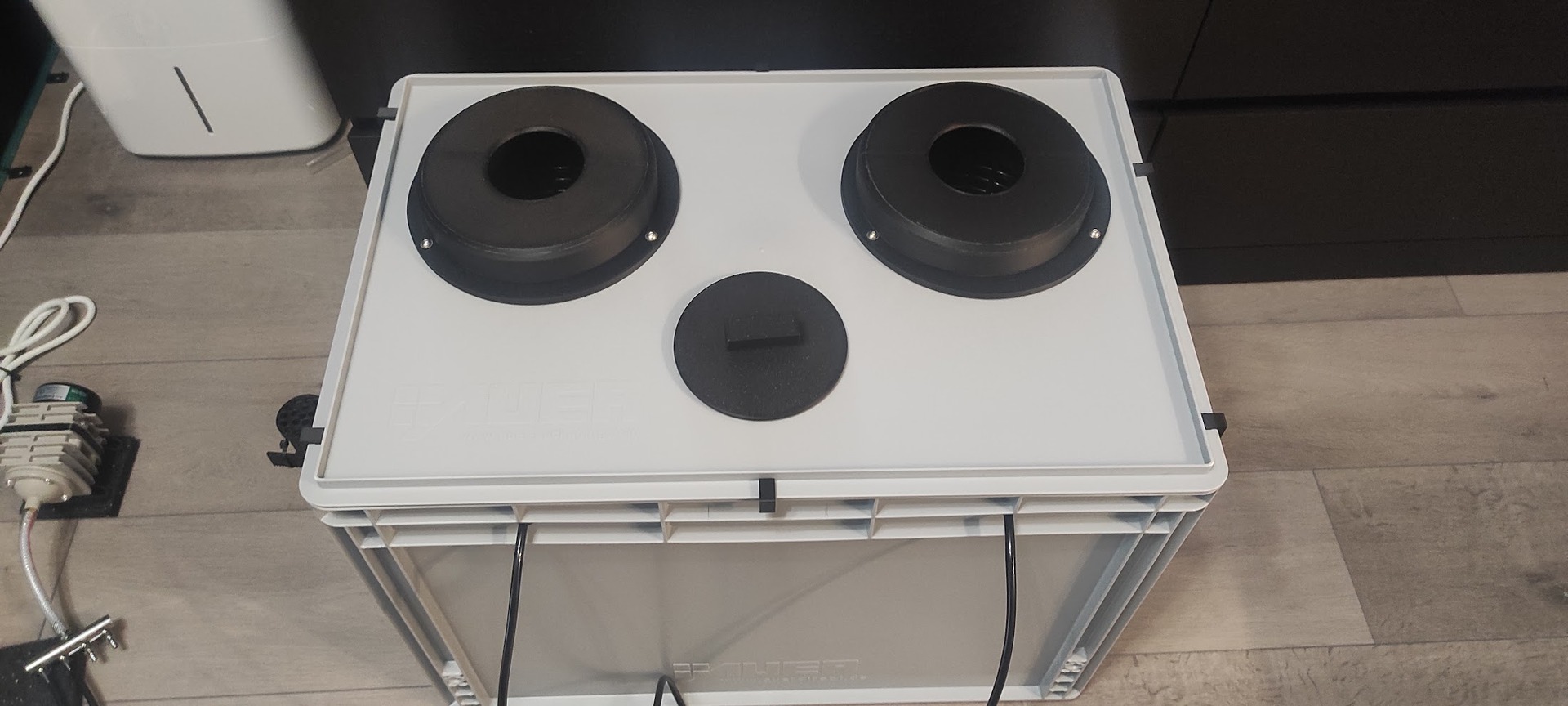

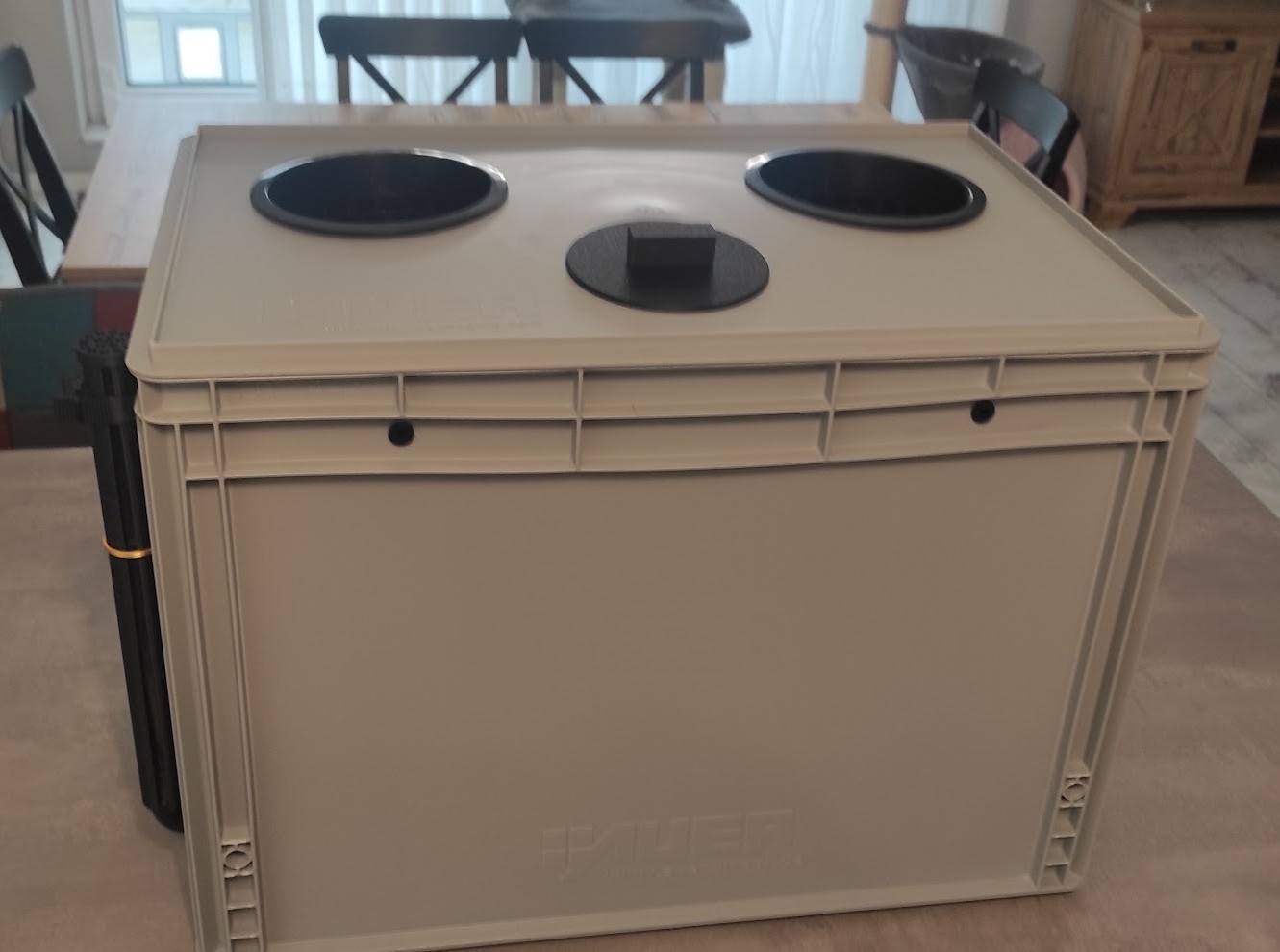

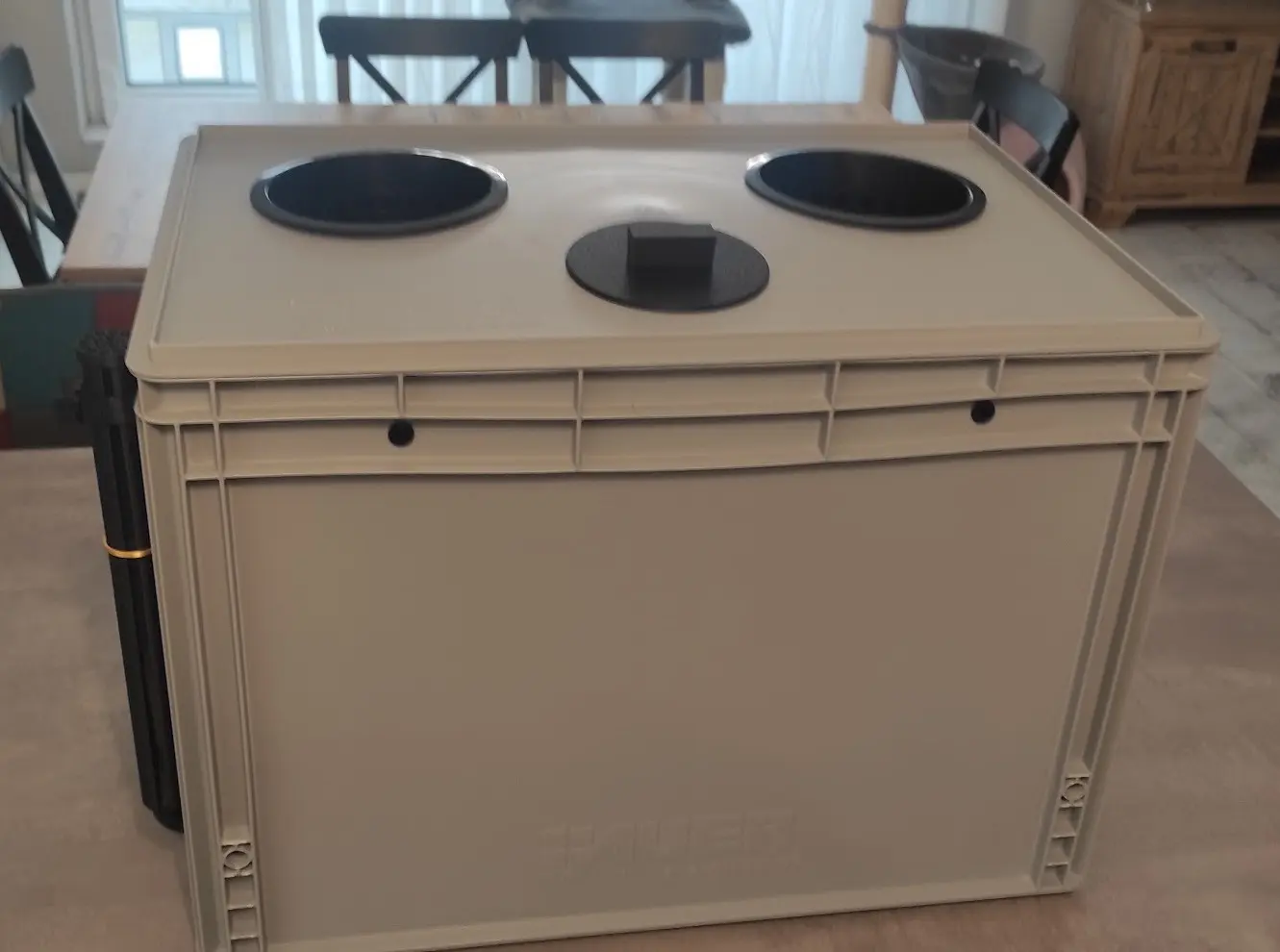

Fertig ist die EuroBox DIY DWC für 2 Pflanzen

Ein großes Dankeschön an Goodpeace für das Erstellen der 3D-Teile – ohne diese hätte ich mehr Geld ausgeben müssen und hätte vermutlich nicht genau das bekommen, was ich gebraucht habe.

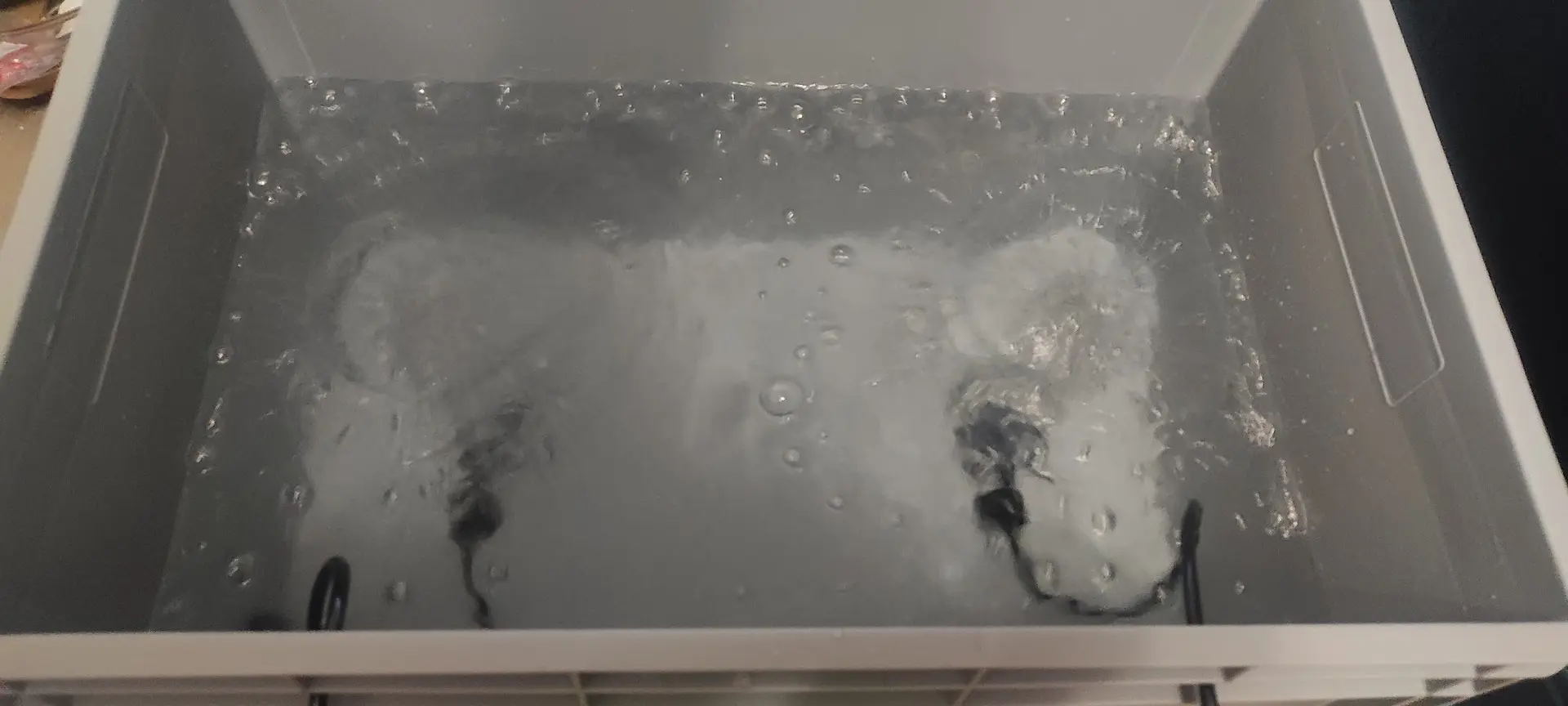

Bei Fragen könnt ihr gerne unten in die Kommentare schreiben. Das System wird gerade getestet, um die Dichtigkeit zu prüfen; in ein paar Wochen folgt der erste Erfahrungsbericht.

Wenn ihr selbst 3D-Teile für euer System benötigt, fragt bei Goodpeace nach. Er ist ein freundlicher Ansprechpartner und kann die Teile möglicherweise an eure Bedürfnisse anpassen.

Viel Spaß beim Nachbauen!
