Beiträge von Wulfman77

Zitat von sneedlewoods

Ich muss ma blöd fragen: Das MeanWell HLG-185H-C700A bringt 700mA und soll über integrierten Potentiometer dimmbar sein. Das müsste doch für je 4 bzw. 5 COBs ausreichend sein, oder? Und wenn die mit 700mA zu heiß werden, kann ichs ja wie gewünscht dimmen. Oder überseh ich was?

Da liegst du vollkommen richtig Sorry, hab ich bei meiner Suche doch tatsächlich übersehen
lag wahrscheinlich an dem Stress mit meinem Hund heute
Mit dieser KSQ könntest du sogar 7 - 8 COBs betreiben.
Allerdings solltest du dir den "B" Typ besorgen, da dieser extern PWM bzw. DC dimmbar ist.

mit einer KSQ wirst du hier nicht auskommen und eine dimmbare Variante schrubt die kosten auch noch schnell in die höhe
eine 180W Version liegt hier schon bei ca. 140€ und wäre nur für max. 4 COBs geeignet.
Sorry, muss erst mal kurz weg, hab noch schnell einen Arzttermin für meinen Dogi
wenn ich wieder zurück bin hab ich dann mehr zeit dir was zusammenzustellen

--------------- 15. März 2017, 13:21 ---------------
Wenn du also unbedingt was dimmmbares möchtest wird das ganze deutlich teuerer.

Diese KSQ z.B. wäre eine der wenigen Optionen >>> " Sirio 100 Bilevel LED-EVG 100W " liefert ca. 200 -700mA
allerdings nur eine Umax = 140V also gerdae mal ausreichend für 3 COBs und ist mit ca. 66€ <<</stck. eine der günstigsten.

Ich würde, zu gunsten der Kosten, auf die Dimmfunktion verzichten und die Leistung durch gechickte Verschaltung
mehrerer Fest- KSQs ermöglichen.

theoretisch könnte man die COBs bis zu den ca. 490W auch passiv betreiben, allerdings könnte man sich
für die Mehrkosten für entsprechende KK´s 2 -3 Lampen mit aktiver Kühlung bauen

Die Kostengünstigste Lösung dürften 2 Stück 120er LSRs( a´36W) sein die bekommst du z.B. beim TOOM Baumarkt
schon ab 5 € /Stck (Fassung mit LM). und damit kannst du gut eine Fläche von 130 x 50 cm ausleuchten

Die typ. Brennspannung hier liegt bei ca. 35V und
max. FC = 1080mA was einer eff. Leistung von 37,5W
pro COB, also bei 9+4 = 13 Stück = 487,5 W Gesamtleistung
entsprechen würde.
Ich würde hier z.B. KSQ´s mit 500mA einsetzten was
dann einer eff. Gesamtleistung von ca. 227,5W entspricht.
Bei Meanwell KSQs würde sich hier die LPC100-500 anbieten.
Dies liefert eine Ua von max. 200V und könnte somit 5 COBs
versorgen.

Welche bzw. wie viele KSQs du benötigst ist abhängig von den COBs die du verwenden möchtest,
da die KSQs i.d.R. eine definierte max. Spannung zur Verfügung stellen und die COBs eine
def. minimal Brennspannung benötigen ergiebt sich hieraus ein max. Anzahl COBs die mit einer
KSQ betrieben werden können.

Beispiel: KSQ liefert cc 350mA bei max. 270V
COB Brennspannung = 36V
ergiebt 270 / 36 = 7,5 also 7 COBs p KSQ

Wenn du dich entschieden hast, kann ich dir gerne die entsprechenden Teile zusammenstellen
Um einen ev. Ausfall einzelner COBs abzusichern könnte man theoretisch jede mit einer entsprechenden Z-Diode
überbrücken. Widerstände machen hier weniger Sinn.

Zitat von sneedlewoods

@Wulfman77 Das klingt echt spannend. Eine smarte Growbox, sozusagen. Kannst du mir dazu ein wenig Material (Schaltplan) geben, oder mich auf ein gutes Tutorial dazu verweisen? Ich fände es mittel- bis langfristig echt spannend, die Technik von unterwegs zu überwachen, oder gar zu steuern.

Die von mir eingesetzte Steuerung ist eine komplette Eigenentwicklung
Bei den KSQ Modulen handelt es sich um eine einfache Schaltung mit einem MOSFET
welcher über eine PWM Signal von einem Arduino angestuert wird.
Das ganze ist allerdings alles noch im Experimentierstatus und noch lange nicht fertig
Geplant ist eine Steuerung die neben ZSU, Dimmfunktion(ev. auch künstlichem Sonnen auf- untergang)
Autobewässerung u. Klimaregelung über PC bzw. auch Tablett o. Handy kontrollierbar ist

Ich betreibe meine Lampen i.d.R. mit selbstgebauten KSQ´s die über PWM
mit einem Arduino angesteuert werden dieser überwacht auch gleichzeitig die
Temperaturen an den COBs und regelt die Lüfter je nach Bedarf.
Das ist zwar etwas aufwendiger aufzubauen, aber dafür preisgünstiger
und flexibler.
Welche KK´s du verwendest ist hauptsächlich von den jeweiligen COBs abhängig.

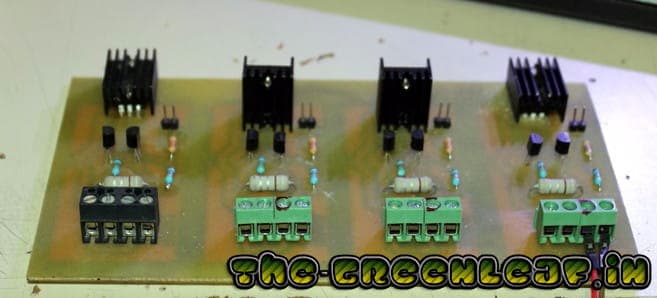

Meine KSQ>>

Diese Konstellation habe ich bereits schon einmal verbaut
wobei ich die Lichtfarben getrennt schaltbar ausgelegt habe,
und nutze so für die vegi die 5000er und für die Blüte dann
beide

Die Anzahl der zu verwendenden COBs ist von verschiedenen Faktoren abhängig.
1.) Leistung
2.) Bauform
3.) gewünschte Flächenausstrahlung

Bei den bisher angesprochenen COBs z.B. liegt die ausleuchtbare Fläche pro COB
zwischen ca. 25x25 >> 30x30cm.
Entsprechend, bei den vorgeschlagenen 3 x 3 Stück, also ca. 80x80 >> 100 x 100cm.
Die max. Stromangaben beziehen sich auf den Grenzwert unter optimalen (Labormäßigen)
Kühlbedingungen und sind für den normalen Einsatz unrealistisch
Für den normalen, längerfristigen Betrieb sollten 50% des max. Wertes nicht überschritten werden.
Als preisgünstigste Kühlung eignen sich, sehr gut die Intel orig. CPU Kühler.
Diese sind, je nach Ausführung, für Leistungen bis ca. 100W p.COB geeignet und sind nicht so laut
und mit etwas Glück für < 4-5€ (ebay) zu bekommen.

Der CRI-, wie auch der Lumen- Wert beziehen sich hauptsächlich auf die
Wirkung des Lichtes auf das menschliche empfinden und sind für Pflanzen
eher nebensächlich

Meine Aussagen beziehen sich nicht auf die Herstellerangaben im Datenblatt,
welche unter optimalen Laborbedingungen definiert wurden.
sondern auf reale, nachvollzogene Messergebnisse im praktischen Einsatz.
Betriebsstrom und Temperatur haben einen deutlichen Einfluss auf das
jeweilige Spektrum und somit einen merklichen Einfluss auf den PAR Wert.
So das die optimale Effizienz nicht gleichzusetzen mit einem optimalen
Nutzwert (PAR) zu setzen ist.

Zitat von sneedlewoods

@Wulfman77 Okay, nun habe ich das mal grob im Kopf überschlagen. Den besten Preis, für den ich die Cree CXB3590 COBs finden konnte, waren 38$, also vermutlich dann mit Steuern um die 45€ oder mehr. Mit Treiber, KK, und, und, und, ... würde ich dann insg. sicher nicht unter 500€, vermutlich eher gegen 600€ landen.
Auf der anderen Seite sehe ich mir gerade wieder die Perfect Sun 500 auf growpotcheaply.com für 439$ an (also vermutlich auch etwas über 500€), daher die einfache Frage: Lohnt sich der Arbeitsaufwand, oder komme ich als Einsteiger damit nicht vielleicht doch (erstmal?) stressfreier davon? Anders ausgedrückt: Wie groß ist der zu erwartende Ertragsunterschied zwischen beiden Varianten? Lohnt das?

Das ist nicht so einfach zu beantworten Von den Messdaten (PAR,lumen usw.) liegen beide Systeme, zumindest bei
gleicher eff. Leistung, nicht so sehr weit auseinander.
Da ich ja, bekannter Weise, eine Verfechter des Selbstbauens bin würde ich natürlich die COB Variante bevorzugen zumal man
hierbei flexibler ist und eine bessere Flächenausleuchtung erreichen kann.

Zitat von sneedlewoods

Also wären demzufolge 6x 3000K und 3x 5000K am besten geeignet? Oder doch lieber 3500K statt 3000K? Denn die meisten DIYs scheinen die zu verwenden.

Da der wichtige Rotanteil im unteren Bereich, bei den 3000ern etwas höher ist, ergibt sich bei der Kombination
von 3000 > 5000 k eine leicht höhere Effektivität für die Blüte.

Um ein möglichst optimales Spektrum zu erreichen ist es a.j.F. sinnvoll
mit unterschiedlichen COBs zu arbeiten.
Der untere Bereich von ca. 1600 - 4000K wird z.B. mit einer 3000 - 3500K LED gut abgedeckt.
Darüber, also oberhalb ca. 5000K fällt der Pegel aber deutlich ab.
In diversen Experimenten hat sich ein Verhältnis von 2 > 1 als optimal gezeigt

Messwerte :

(Jeweils gemessen bei ca. 30cm Abstand)

3 COBs a´24 W 3000K = 600µmol
2 x 3000 + 1x 5000 K = 670 µmol

Zitat von sneedlewoods

Frage ist nun, welche KSQ ich dafür brauche, um sie möglichst energieeffizient (möglichst passiv gekühlt) laufen lassen kann, aber auch auf volle Leistung (aktiv gekühlt dann) hochdrehen kann. Was die elektrotechnischen Berechnungen angeht, bräuchte ich da mal etwas Unterstützung von nem Profi.
Und wie bekomme ich raus, welche KK dafür gut geeignet wären?

Wenn du dir schlüssig bist, welche COBs du nun einsetzten möchtest, kannst du dich ja noch mal melden ,
dann kann ich dich gerne bei den nötigen Berechnungen unterstützen

Das vorgestellte Beispiel Panel ist übrigends, mit der Minimalbestückung bereits im Einsatz und
erfüllt seinen Zweck, seit ca. 1 Jahr, in einer Box (60 x 60 x 160cm ).
Der durchschn. Ertrag mit jeweils 4 Autos lag bisher bei ca. 100g (+/- 10)
also durchaus zur Deckung des Eigendbedarfes, für viele, ausreichend

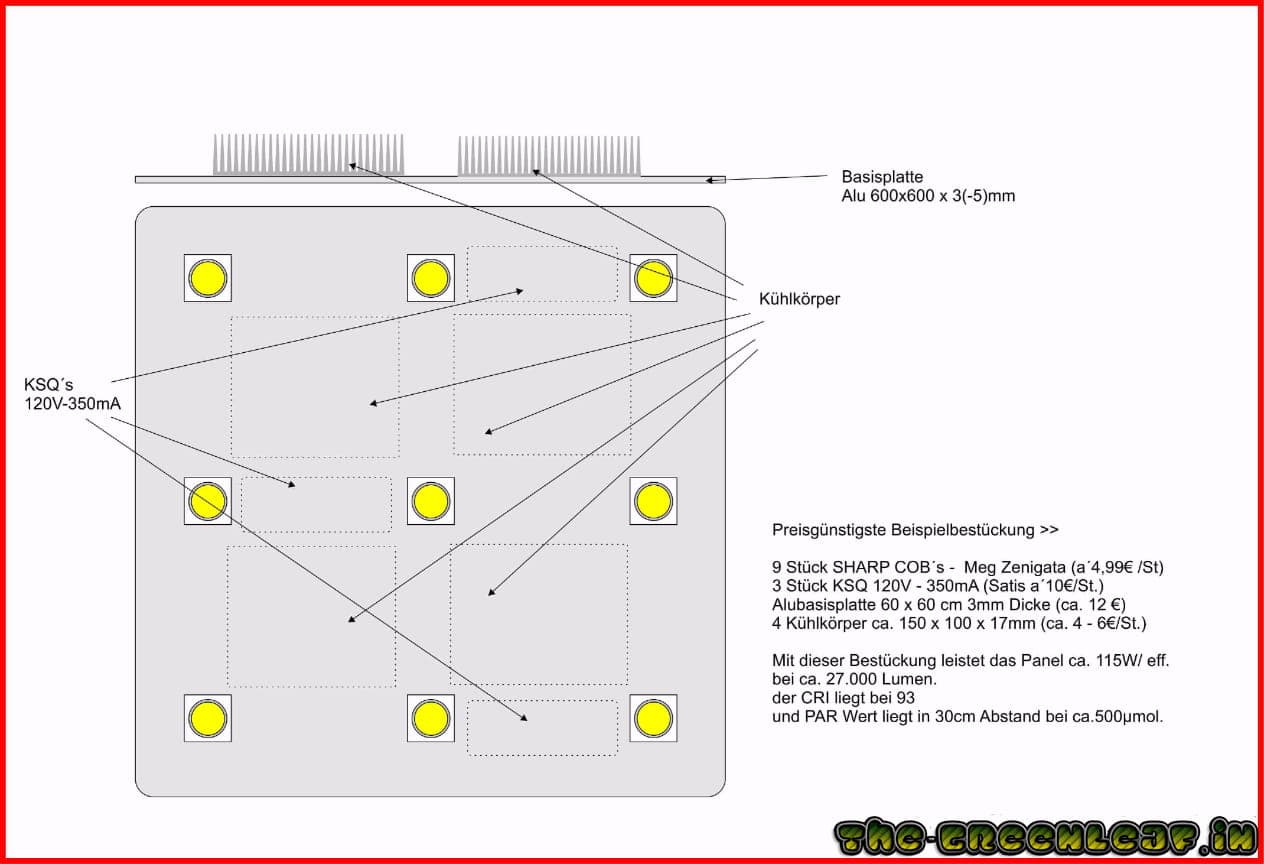

Nachdem der Kopf wieder weitgehendst klar ist heute mal ein Beispiel
zum Aufbau eines DIY COB - Panels

In der Grund Konstruktion kann das Panel, mit entsprechender Bestückung, bis ca. 200W
passiv betrieben werden. Setzt man zusätzlich einen 120er Lüfter p. KK auf sind auch - 350W
möglich.

Bei den CLU048, wie auch bei den meisten COB´s (LED´s) ergibt sich die höchste Effektivität
zwischen 48 - 60% Auslastung(Nennstrom). Deshalb sollte der Betriebsstrom möglichst immer in diesem Rahmen liegen.
Es macht demnach nur wenig Sinn diese COBs mit nur 350mA zu fahren. Die besten Messergebnisse (PAR/W) ließen sich
bei 700mA und einer Chiptemperatur von etwa 55 Grad erreichen.

Diese COB´s sind zwar jetzt nicht der Superbringer aber für den Preis a.j.F.
empfehlenswert

Sorry Leute, dass ich hier noch nicht geantwortet habe, aber z.Z. geht es mir leider Total beschi....
Diese Gottverfluchte Grippe lässt keinerlei längere Konzentration zu. Nicht mal das Rauchen macht mehr Spaß,
und durch die andauernde orale med. Aufnahme bin ich zusätzlich noch etwas verpeilter

Ich hoffe mal, dass ich bis zum Wochenende wieder soweit Fit bin
