Meine Feierabendblüte für heute

Da ich im Mom. durch meine Zahn OP leider etwas eingeschränkt bin und nicht in der Werkstatt arbeiten kann,
hab ich mir heute mal Zeit genommen um meinen Netzmessplatz auf Vordermann zu bringen
Nachdem ich mein Labor NT, zumindest im AC Bereich fertig gestellt hatte, habe ich gleich zum Testen
das neue Panel, Leistungsmäßig zu testen
Was mich dabei etwas überraschte, ist die Tatsache, dass man diese COBs tatsächlich, sogar ohne
Eingriff in die Steuerelektronik Dimmen kann
Mit dem Regeltrafo konnte ich die Leistung zwichen ca. 4 - 280W einstellen.
Da die LEDs in den COBs bei unterspannung zunächst nur Glimmen, kann man somit auch optimal
die Gleichmässigkeit (= Quallität ) der einselnen deutlich erkennen

Morgen, wenn die dicke Backe wieder weg ist gehts dann weiter

Nach 6 Stunden im Smoker und 2 Stunden im Grill

das sind die standart linsen und auch o.w. für die 3590 verwendbar
kannst aber auch eine von mir haben, hab noch einige hier herumliegen

Zitat von mupfel

o eine Linse könnte ich doch theoretisch auch an meine Todogrowled machen
aber dann wird die optimal beleuchtete Grundfläche kleiner oder?

kommt ganz darauf an es giebt ja in 60 u. 120 Grad.
Ich konnte mit der 60Grad Version die Leistung u. Flächenausleuchtun deutlich verbessern

Die ersten groben Messungen bei ca. 40cm Abstand und ca. 60x60cm zeigten Werte zwischen 550 - 720 µmol
Da das Panel aber nur mit passiver Kühlung lief und deshalb recht heis wurde, gehe ich mal davon aus,
dass sich die Werte bei aktiver (optimaler) Kühlung noch etwas nach oben verschieben werden

--------------- 24. Juni 2017, 16:25 ---------------
Nach einigen Versuchen u. Messungen mit u. ohne Optik(Linsen) hab ich mich entschlossen
das Panel mit Optik zu bestücken, da sich die Lichtverteilung und Leistung damit deutlich verbessern lies
Deshalb werde ich die Ursprüngliche Glasfrontplatte des Panels gegen eine Aluplatte austauschen in der
dann die Optik verbaut wird. Also hab ich noch schnell eine entsprechende Platte bestellt.
Verzögert zwar jetzt die Fertigstellung nochmals um ein Paar Tage

hier also noch ein Blick, wie das Panel dann etwa aussehen sollte
(leider konnte ich kein Foto im eingeschalteten Zusatnd machen, da meine Cam mit dem gebündelten Lich total überfordert war

Zitat von mupfel

Was für eine Fläche kann man mit dem Teil optimal ausleuchten?

Den ersten groben Messungen zu Folge würde ich jetzt mal von ca. 60x60 - 60x 80cm ausgehen

Nachdem zerlegen des orig. Panels folgt nun heute
Schritt 2

montage der Kühlkörper und der COBs

Die 5 neuen KK´s wurden mit Wärmeleitpaste eingestrichen und mit je 4 x M3 Schrauben auf
die Montageplatte aus 3 mm Alu montiert.
Danach wurden die COBs mit Wärmeleitkleber auf die unterseite aufgeklebt.

sobald der WLKleber getrocknet ist folgt dann die Verdrahtung und der Zusammenbau des Panels

--------------- 24. Juni 2017, 14:36 ---------------
Da ich gerade noch Zeit hatte bis der Smokeraufgeheizt ist, hab ich noch schnell verdrahtet
und das Panel für einen ersten Probelauf schon mal angesteckt

Als ich gerade meine Spareribs aus dem TK nemen wollte um sie zum Auftauen in den Kühlschrank zu geben,
viel mir doch glatt noch ein kleines Döschen in die Hände
Ich ging davon aus, dass es sich um einen Notreservebrocken Peace handelt
Bei genauerer Untersuchung stellte sich dann aber heraus, dass es sich um gefrostetes Öl
aus dem letzten Jahr handelte
Also giebt es heute mal wieder einen richtig schön verölten Abend

war alles soweit verheilt, bis ich mir jetzt wieder ein Entzündung eingefangen habe

Heut mal was ganz anderes, ein kleines Schock Foto wie die Folgen aussehen können, wenn man mit seiner
Gesundheit schludert

Mittagessen heute >>>

Autos benötigen keine spezielle Vegibeleuchtung und sind somit, zumindest beim derzeitigen Klima(Sonne) drausen bestens
aufgehoben Wenn du also die Möglichkeit (sichere Voraussetzungen) hast die Plants outdoor ausblühen zu lassen,
dann lass sie einfach draussen stehen
Für den Einstieg, bzw. solange es überhaupt noch NDL´s gibt,ist eine 250er sehr gut geeignet und
sollte dir auch einen brauchbaren Ertrag bringen

Zitat von ibimsderfarmer

Hi, wollte diesen nehmen in Kombination mit passendem AKF.
Garden HighPRO Proline Inline-Lüfter 125mm | Ventilatoren von GHP | growandstyle.de

Ich würde lieber etwas mehr in den Lüfter investieren, denn diese kleinen Rohrlüfter
sind i.d.R. zu schwach und haben auch meist nur eine kurze Lebensdauer.
untere Grenze sollte eher sowas sein >>> Lüftungsset 125mm MEDIUM 280m³/h AKF Abluft Grow Anzucht Abluftset Growbox | eBay

und hier eine brauchbarere alternative zu dem VS Panel >> ZNET2 ZNET6 LED Grow Pflanzenlampe Pflanzenlicht Wachstumslampe Vollspektrum | eBay

Da ich im Moment weder die Zeit (bzw. auch die Lust ) dazu hatte gleich ein komplettes neues Panel mit den COBs aufzubauen,
habe ich nach einer schnellen alternativen Lösung gesucht. Beim stöbern in meinem Vorratsregal viel mir dann, in der letzten Ecke,
ein altes Panel in die Hände und da es bestimmt auch noch den Ein oder anderen User hier giebt, der ev. auch noch ein altes Panel herumliegen hat,
hab ich mich entschlossen mal eine kleine Anleitung, zum Umbau (Verbesserung) alter Panels ein zu stellen sofern interesse besteht

Bei meinem Panel handelt es sich um ein, ehemals recht teures(ca. 600€) "Purple Alien 270W" Panel, das weder die verspreochenen 270W hatte
noch sonderlich baruchbare Ergebnisse brachte

Hier zunächst ein kleiner Blick auf das Ausgangsmaterial

Eigentlich wollte ich einfach die LEDs von der Alu PCB entfernen und diese als Montageplatte für die COBs verwenden,
aber leider ist die PCB doch etwas zu dünn und auch die mini KK´s sind einfach zu schwach für die neue Bestückung
Deshalb habe ich zunächst mal eine neue etwas stärkere Aluplatte bestellt und sobald diese da ist geht es dann weiter

Oben, neben einer vorhandenen Beleuchtung, zur Ergänzung(Verbesserung) des Gesamptspektrums
und im oberen Drittel an den Seiten, kann man sie auch zur Unterstützung der Seitentriebe verwenden.

Zitat von Riese70

Sind diese Stripes brauchbar?

5 x 5 Watt Red 660nm, Blue 460nm
5Pcsx 25W 0.5M LED Pflanzenlamp Pflanzenleuchte Licht Wachstumslampe+DC12V Power | eBay

Mfg

Als optionale zusatzbeleuchtung "ja"

ohne zusätzliche CO² Begasung sollte, zumindest im Zentralen Bereich (auf ca. 40x40cm) ein ABstand von 40cm
möglichst nicht unterschritten werden. Optimal würde ich mal von 50 - 60cm ausgehen

Zitat von Network23

Was ist die Temperatur unter der Lampe bei 40cm, hast du die Werte zufällig?

Die Temperatur, gemessen auf einem grünen Blatt Papier in 40 cm Abstand
ist nahezu identisch mit der Raumtemperatur, also keinerlei Temperaturanstieg
bei 15cm lag sie ca. 2 Grad über der Raumtemperatur.
Die Messungen hab ich nach ca. 30Min. Betriebszeit und max. Einstellung durchgeführt

Heute bin ich nun endlich dazu gekommen das nächste Panel auszumessen.
Es handelt sich hierbei um das

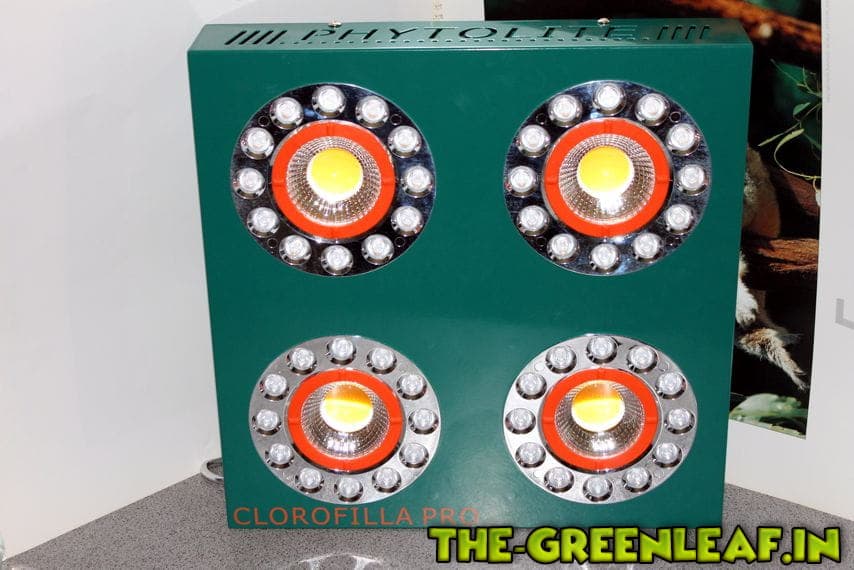

Phytolite - Clorofilla 330

das mir freundlicher Weise von BeefBuddy für die Messung zur Verfügung gestellt wurde :thumbsup:

Die Verarbeitung ist Top 9,6 von 10 Punkten lediglich die Lüfter sind mit 35 - 40 dB micht gerade leise

Die Leistungsmessung entspricht mit 328W den Herstellerangaben

Auch die angegebenen PAR Werte des Herstellers entsprechen den Angaben bzw werden sogar

zum Teil überschritten

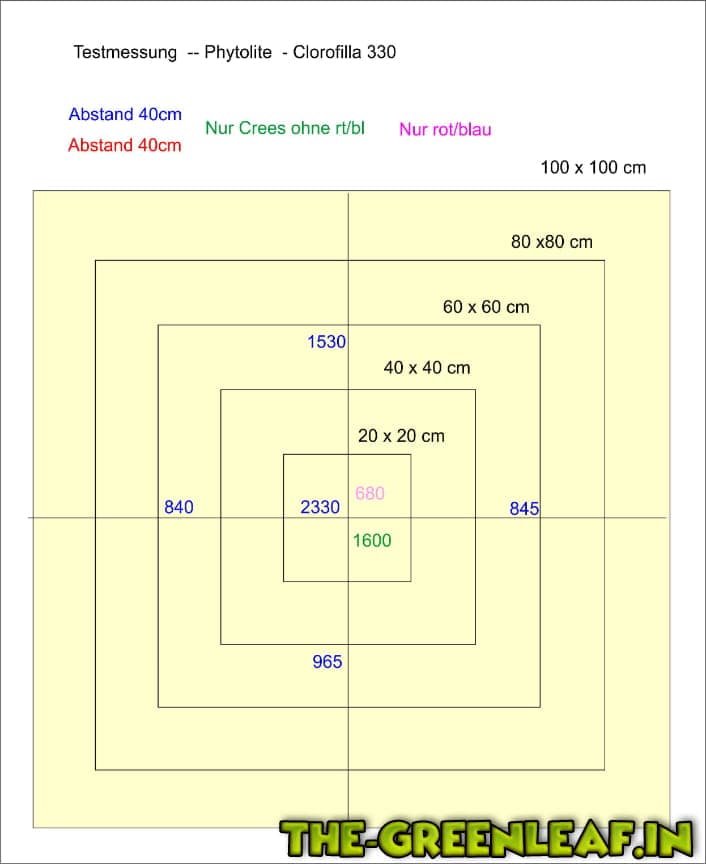

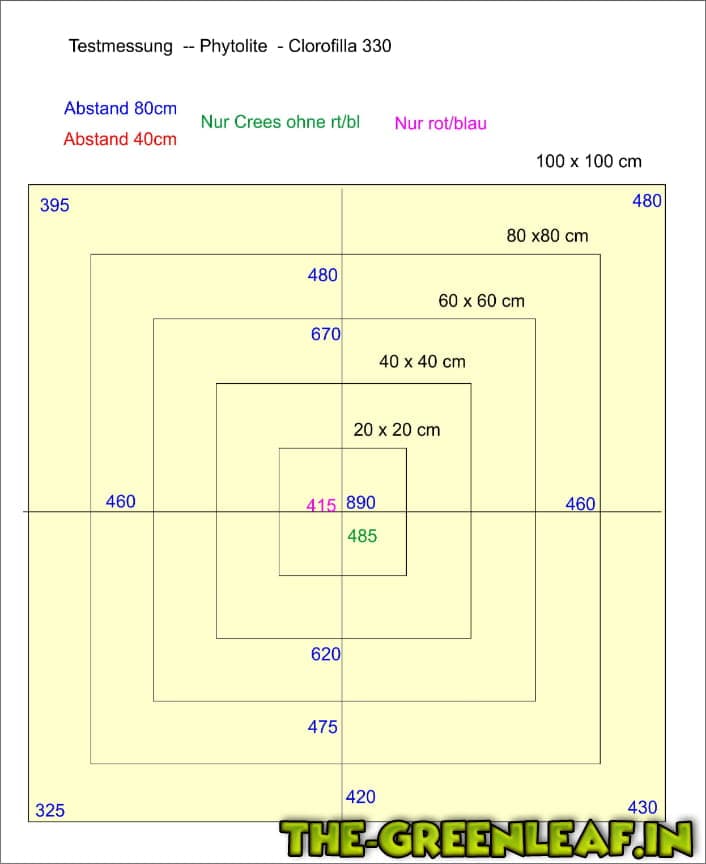

Die Messungen wurden bei 80 u. 40cm Abstand an versch. Punkten mit max. Leistung durchgeführt.

Zusätzlich wurde noch je eine Messung, einmal nur mit rt/bl bzw. nur mit den Crees gemacht.

Schaut man sich die Werte mit u. ohne die Osram (rt/bl) LEDs an, kann man deutlich erkennen, dass

der PAR Wert deutlich nach oben geht durch diese.

Mein Fazit zu deisem Panel:

Durchaus geeignet um eine 120x120cm Fläche brauchbar auszuleuchten
Optimaler und deutlich Effektiver würde ich es für eine max.Fläche von 100x100cm
empfehlen
