Zitat von Kimologe

Ok... Ich bin jetzt völlig ratlos

Hi,

wenn du dich über das Internet und auch hier im Forum richtig über LEDs informierst und die Samsung eigenen Calculatoren zur Hand nimmst (das kannst du mit jeglichen LEDs tun es ist überall das selbe Spiel...), wirst du sehen was Sache ist.

Alleine das man Neulingen eine parallele Schaltung empfiehlt (alle anderen raten davon ab), sagt so ziemlich alles & dazu fällt kein Wort über die großen Nachteile dieser Verkabelung. Nichtmal jetzt im letzten Posting (er weiß es einfach nicht...), aber Wulfman hats ja schon erklärt.

Das geht bei seinen Lautsprecherkabeln gleich weiter, die halten maximal 50Volt aus. Da er keine weiteren Infos/Gefahrenhinweise dazu schreibt, kann bei vielen Neulingen der Eindruck entstehen das egal wie sie verkabeln immer Lautsprecherkabel nehmen können.
Macht Ihr das bei einer seriellen Verkabelung und habt 200-300Volt auf dem Kabel, kann sich jeder selbst ausmalen was passiert.
Und das von einem selbsternannten Elektriker bzw er hat es mal studiert, sorry aber da fällt mir nichts mehr dazu ein.

Ich bin jetzt raus, macht was Ihr wollt.

Das ist nicht meine Interpretation, die Daten spuckt der Samsung Calculator aus.

Immer schön alles verdrehen & Unwahrheiten verbreiten. :thumbsup:

Walderhans liegt einfach falsch was die Bestromung betrifft.

Im Samsung Engine Calculator oder Component Calculator sieht man recht deutlich das die Lumen/Effi steigen wenn man mit der Bestromung runter geht, wie bei allen LEDs.

Ich habe es vor ein paar Tagen durchgespielt, dein ~1,25A Setup hatte ca 175lm/W, das mit max 700mA liegt bei 194lm/W, das sind ca. 20lm/W Unterschied.

Bei 400W hat deins fast 8000 Lumen weniger.

Außerdem liegst du mit ~1,25A über der max Spezifikation (1,12A) wie sie Samsung für den Dauerbetrieb angibt.

Hi,

entweder Samsung F Gen³ Strips oder die Bridgelux Gen². Die Streifen gibts nur in Größen von 28cm, 56cm und 1,12m.

Die Strips sind zwar wie für den SCROG und enge Räume gemacht aber die haben genug Tiefenwirkung für einen normalen Grow oder SOG.

F Strips: F-Series Gen3 - Samsung Semiconductor, Inc. - Light Modules | Online Catalog | DigiKey Electronics

Bridgelux Gen²: 111?FV=ffeced5a&quantity=&ColumnSort=1614&page=1&pageSize=25

Die meisten nehmen die Samsungs. :thumbsup:

Wenn es vom Schrank her nicht anders geht, kaufst halt die Quantum Boards, da sind die gleichen Samsung Dioden verbaut wie in den F Strips (LM561C).
Das Board selber misst 17,2cm x 28,4cm. HLG 135W QUANTUM BOARD KIT - Todogrowled

Ohne Zubehör: QB304 Quantum Board - Horticulture Lighting Group

Hi,

nein die brauchst du nicht mischen. Manche tun das aber ich finde es sinnfrei.
Dann growe ich lieber ein paar mal mit 3500k und später mit 3000k oder anders rum, beides geht für Vegi und BT.

Ohje, eigentlich sollte Digikey vor 3-4 Tagen Nachschub bei den langen F Strips in 3000k & 3500k kriegen. Heute wurde das Lieferdatum der langen 3000k auf Anfang August geändert & die 3500k auf 18.7.2018.

Die Nachfrage ist leider extrem, ich verfolge das seit Januar.

FB22B 3000k, siehe Check Lead Time: 6624009

FB22B 3500k: en?keywords=1510-2226-ND

Hi,

ich weiß nicht wie er ist aber das wird mein nächster Kauf für meinen Schrank: Wahrscheinlich der mit 125mm und 230/340m³/h: Extra Leiser Zweigeschwindigkeits Rohr-Halbradialventilator (TT-SILENT-Serie) | Lüftungs-Experte.de

Er hat 50mm Schallisolierung um die Lüfterrädchen, der S & P TD Silent hat nur 10-20mm.

Mein PrimaKlima 100mm, 280m² ist bei 160m³/h kaum hörbar, eigentlich nur Nachts 5-6std solange kaum Autos vorbei fahren. Ich habe Ihn entkoppelt, vor Schall und Fibrationen geschützt.
Jetzt würde ich einen stärkeren Lüfter mit 125mm kaufen.
Die Verbundmatten sind gut, dazwischen zwecks Fibrationen eine Bitumenschwerfolie & nochmal eine Verbundmatte: Verbundschaumstoff zur Schalldämmung

Bitumenpappe und Bitumenfolie kaufen

Mein erster PrimaKlima Eco Aktivkohlefilter läuft fast 10 Monate durch & funktioniert noch, der neue Ersatzfilter liegt schon hier (ab 40€). Nächstes mal gibts den Rhino Pro (ab 55€), der ist etwas kleiner und nutzt bessere Kohle.

Ich habe meine U/L Profile aus Kostengründen mit M4 Muttern verschraubt. Bei 20mm Profilen ist das mords das Gefummel. Mit Ringschlüssel oder Nuss und Rätsche gehts aber schon ganz gut.

Blindnieten sind fast besser, auch wenn du mal umbauen willst geht das schneller, weil die Nieten ruck zuck weg sind ohne das Bohrloch zu beschädigen:

@Nelle auf Rollitup haben sie die Bridgelux und F Strips verglichen. Zwei F Strips bringen das gleiche Ergebnis als 4-5 von Bridgelux.
Edit: Sind von Bridge noch keine Gen³ in Aussicht ? Samsung hat Ihre LM561C schon wieder verbessert, aber die lohnen sich nicht, zu teuer und nur minimal besser.

--------------- 3. Juli 2018, 00:02 ---------------
Es sind eher 3-4 Bridgelux Gen² oder 2 F Strips. Die 4-5 waren noch Gen1 vs F Strips.

Für 1,2m² reichen 14-18 FB22B Strips (1,12m) + 2-3 Treiber, macht je nach Setup ~550-700€. Damit bestromst du eher bei 350 - 700mA, was so gut wie keine Abwärme erzeugt, da wirst du nie über 40° kommen, egal wie heiß es draußen ist.

Je nach Setup hast du 50.000-60000 Lumen/m².

So ich höre jetzt auf & Entschuldigung fürs rein grätschen.

Naja bei deinem "1200W" Panel (da wird wieder die max Leistung der Dioden angegegeben, gähn) sind die billigsten China Dioden verbaut wo die PPDF/Lumen Werte sowieso nicht der Realität entsprechen.

Dann doch lieber eine NDL bevor Ihr euch so einen Murks kauft, sorry ich weiß das du es nur gut gemeint hast. Nimms mir nicht pöse.

Nur mal zum Vergleich @Mijil, wenn du schon DIY machst dann fahrst du mit den Strips um Längen besser, weil die Ausleuchtung viel besser ist und du keinen mittleren heißen Spot mit viel Photonen erzeugst.

Ein Quantum Board besitzt 288 LM561C Dioden (auch bei den V2), mein F562B Strip Panel hat mit 8 Strips 567 LM561C Dioden, also exakt gleich viel wie 2 Quantum Boards mit jeweils max 135W. Mein Panel hat auch um die 130W, halt mit doppelt so viel Dioden...

Mit den Strips habe ich auf der ganzen Fläche Dioden verteilt, da haben die Boards keine Chance.

1 Quantum Board misst exakt 17,2cm X 28,4cm.

Hi,

gestern habe ich nach langem suchen einen anderen Silent Rohrventilator gefunden, er geht in die Richtung des S & P TD Silent, aber er hat 50mm Mineralwolle zur Schallisolierung verbaut der S&P max 20mm.

Keine Ahnung, ich werde Ihn in der neuen Wohnung testen, der Preis ist auch okay: Extra Leiser Zweigeschwindigkeits Rohr-Halbradialventilator (TT-SILENT-Serie) | Lüftungs-Experte.de

Edit: Lach @Karler

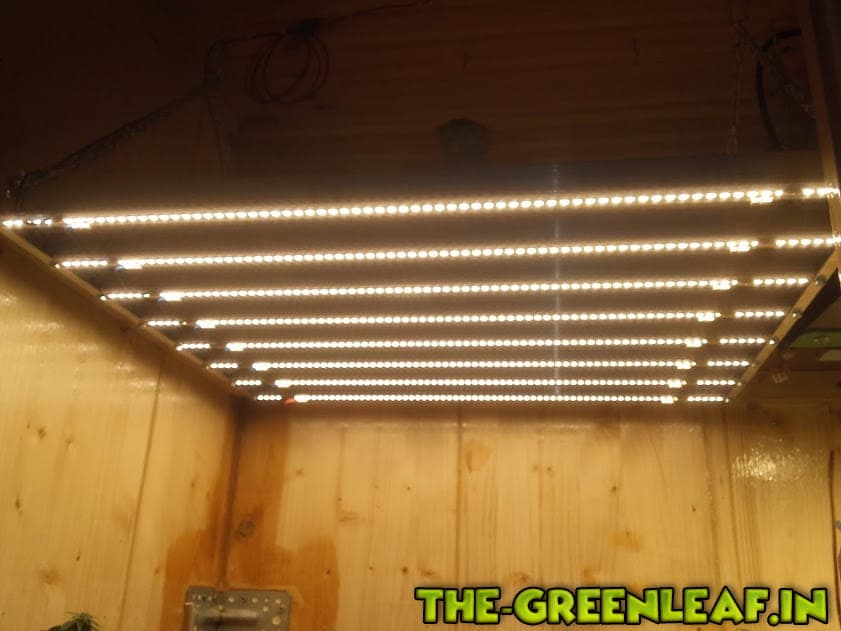

Ich nutze 2stk für 60x60cm & habe auf der anderen Hälfte (60x60) das Strip Panel mit 500mm X 580mm.

Es zeigt recht deutlich die bessere Ausleuchtung der Strips. Bei den COBs hast du mittig 2 heiße Spots mit viel Licht und nach außen wird es weniger.
In den zwei Links NDL vs LED siehst du wie eine COB strahlt.

Die COB Ausleuchtung ist so recht bescheiden. Beide Panels haben auf max. fast gleich viel Watt, aber das Strip Panel ist stärker. Ich habe es gerade zu 75% aufgedreht.

DIY wird nicht deine Welt sein aber du könntest die Quantum Boards kaufen.
Dort sind die gleichen LM561C Samsung Dioden verbaut wie bei "meinen" Samsung F562B Strips.

1 Quantum Board mit max 135W für 50x50 - 60x60cm. Später kannst immernoch ein 2. Board dazu kaufen und niedriger bestromen.
Mit 3000-3500K kannst das Panel für Vegi und BT nutzen.

Ein Board misst 17cm x 28cm, 1 135W QB V1 LED Kit - Horticulture Lighting Group

Edit: @Elfenlied bei Todogrow für 179€: HLG 135W QUANTUM BOARD KIT - Todogrowled

Das ist ungefähr so was wie meine Pro-Emit 60W Kits, nur habe ich einen rechteckigen Kühler.

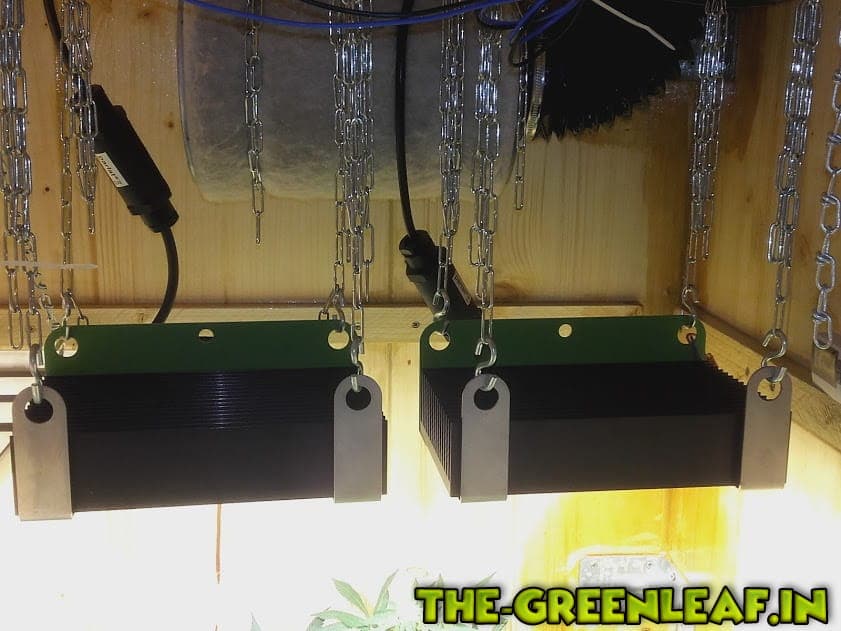

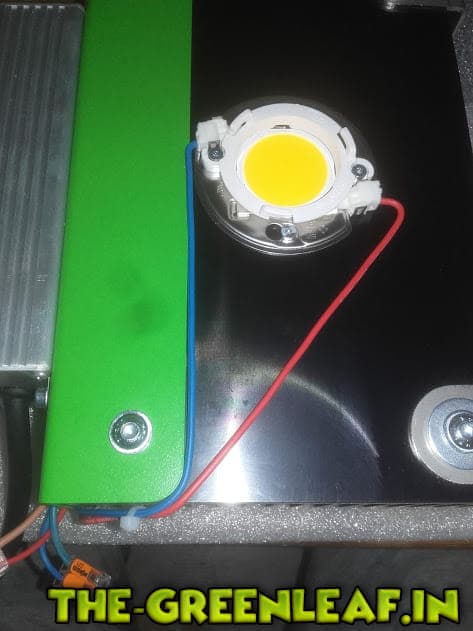

Das sind zwei 60W Pro Emit Black Editions mit jeweils einer CXB3590.

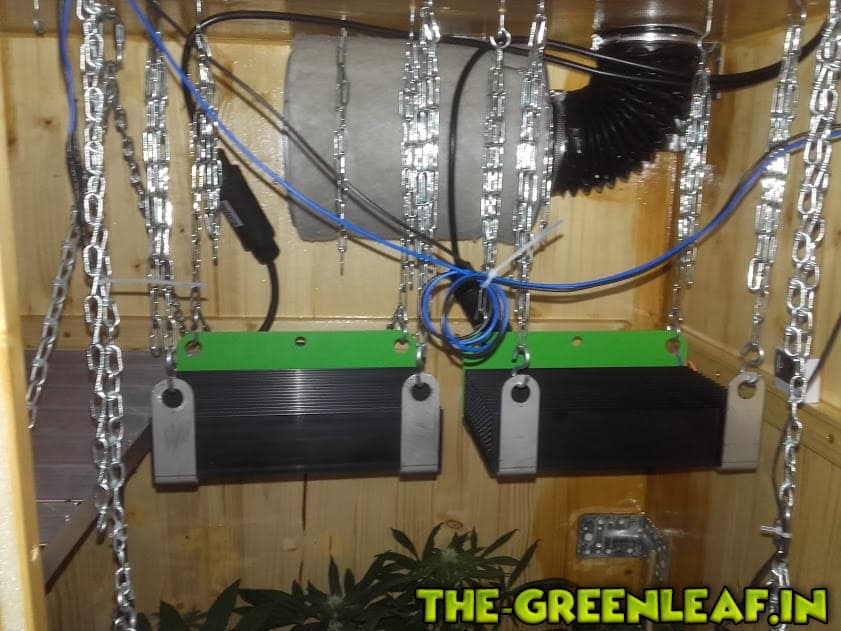

Hier die andere Seite:

--------------- 1. Juli 2018, 22:46 ---------------
Vielleicht hilft das ein wenig: NDL VS Cree CXB 3590 - die COBs kommen - pro-emit

2. Teil: LED VS Natriumdampflampe Teil 2 - die COBs kommen auch zu Dir! - pro-emit

@Lacatrina ist hoffentlich nicht pöse.

Lach :thumbsup:

TGL Star 60 CXB3070 Kit, 109€: LED grow light tgl star 60

TGL Star 60 CXB3590 Kit, 159€: TGL STAR 60/ 3590 - Todogrowled

Fast alle kaufen die teuren CXB3590 Kits, weil man denkt das die so krass viel besser sind, was die Daten wiederlegen + der hohe Anschaffungspreis.

Die CXB3070 COB ist das Vorgängermodell der aktuellen CXB3590. Das sind die leistungsstärksten Cree COBs. Cree ist der Hersteller.

Meint Ihr echt das ein TGL Star 60 Kit (oder vergleichbares) mit den CXB3070 "viel" teurer wird als ein NDL Set mit Reflektor, Cooltube usw,..

Mit einem fertigen Kit muss man sich nicht lange einlesen & wie schon gesagt wurde, irgendwann muss man anfangen.

Bei der NDL muss ein Neuling sich genauso einlesen. Das ist als würde man im boomenden CD Zeitalter ein Kassettendeck kaufen. #Nohate

Ich habe gestern gesehen das der CXB3070 "BB" Top BIN fast gleich viel Lumen raus haut als der CXB3590 CB Bin, was der zweitbeste Serien BIN der CXB3590 ist.
Die fertigen CXB3590 Panels werden in der Regel mit dem CD Top BIN ausgeliefert. Bessere BINs gibts nur im DIY für teuer Geld.
Laut den Daten aus dem Cree Calculator lohnen sich die teuren CXB3590 nur wenn man sie als TOP BIN kauft bzw sie 2 BINs besser sind als die CXB3070.

Man kauft sich ein nur unwesentlich "schlechteres" Licht mit dem CXB3070, aber man spart 30% zu den CXB3590 Kits.

Hier könnt Ihr selbst mit dem Cree Calculator rum spielen. Cree Product Characterization Tool

beim CXB3070 ist BB der Top Bin mit 9500Lumen, beim CXB3590 ist es der CD BIN mit 12000L.
Damit der Rechner Werte anzeigt, stellt es rechts oben bei Current Range auf V. Coarse ein (350mA - 4000mA Bestromung).

Hi bratatata,

willst die Panels selber bauen oder was fertiges kaufen ? Sanlight ist ja schweineteuer, mit den FB22B Strips (1,12m X 19,5mm) zahlst ziemlich genau die Hälfte, hast mehr Watt zur Verfügung & eine viel bessere Ausleuchtung, weil alle ~7-8cm ein Strip verbaut ist. :thumbsup:

Das teure Setup was im Netz rum schwirrt kostet dich ca 700€. Das leistet voll aufgedreht bis zu 580W (~191lm/W). Derjenige growt die Blüte mit ~450W (197lm/W).
Du brauchst dafür 3x HLG 185H C700 & 18x FB22B Strips, jedes Panel ist 40cm breit & fasst 6 Strips. Alles wird in Reihe verkabelt.

Digikey kriegt demnächst die 3000k und/oder 3500k rein. Beides geht für Vegi und BT.

Datenblatt F Serie: F-series_Gen3_Rev0.0_2017-01-05.pdf

Edit: Ich habe vorher bei Digikey geschaut, mit Mehrwertsteuer kosten 18 FB22B Strips 467€ Allin.

Eben, darum habe ich auch geschrieben das die serielle Verkabelung für uns "Elektrik-Noobs" die bessere ist.

Für mich hat die maximal Bestromung nur einen Vorteil, die Anschaffungskosten sind am geringsten weil man weniger Strips braucht und größere Abstände zueinander. Dadurch leidet die Ausleuchtung, was mit der nicht vorhandenen Abwärme der größte Vorteil von Strips ist.

Wenn man richtig hin schaut, kriegen Pflanzen unter einem 500mA Panel und Stripabständen von 4-6cm mehr brauchbares Licht ab als die unter 1100mA mit Abständen ab 10cm. Edit: Der effiziente Betrieb geht auch verloren.

Bevor ich die Pflanzen von der Seite beleuchte, würde ich lieber das Licht an der Decke verbessern und erstmal von dort das Maximum rausholen.

Aus welchem Grund willst du seitlich beleuchten ? l

Die F Strips sind doch wie dafür gemacht, bis 700mA bilden sie fast keine Abwärme.

Von billig Streifen und Bändern halte ich nicht viel, wenn man seine Erntemenge verbessern will sowieso nicht.

Klar geht auch, es sind aber fast 15° mehr Temperatur als bei mir mit ca 550-600mA.

Bei 28° Außentemperatur habe ich 30-31° auf den U-Profilen.

Edit: Ja sorry natürlich die Spannung.

@RobLow wenn du einen Meanwell nimmst hat der HLG 60H C700 (max 700mA Bestromung) eine Ausgangsspannung von 50V bis 100V.

Die gekauften LEDs müssen mit Ihrer min und max Spannung in dieses 50V bis 100V Fenster passen! In Reihe verkabelt ist für uns Noobs die beste Methode, hier werden die min/max Ströme der einzelnen LEDs/Strips addiert also seit vorsichtig & nutzt dementsprechend gute Kabel die 100V aushalten. Ein Boxenkabel ist bis max 50V ausgelegt.

Ein F562B Strip leistet min 21,9V ( * 4 Strips = 87,6V) und max 24,2V (*4 = 96,8V). Damit ist der Treiber gut ausgelastet.

21,9 (V) * 0,7 (A) * 4 = 61,3W // 24,2 (V) * 0,7 (A) * 4 = 67,7W.

Du kannst auch den HLG 60H C350 nehmen (max 350mA). Er hat eine Ausgangsspannung von 100V - 200V, ergo kannst du in Reihe bis zu 8 Strips drauf schrauben & hast gleich viel Watt wie oben mit 4 Strips und doppelt so starker Bestromung.
Das verbessert die Ausleuchtung & Effizienz der LEDs, erhöht aber die Anschaffungskosten.

Mit der Niedervolttechnik wie sie Walderhans benutzt kenne ich mich überhaupt nicht aus, aber ich würde die F Strips nicht mit 1120mA betreiben. Das vertragen sie maximal, produzieren mehr Abwärme & könnten ihren Wärmevorteil verlieren.
