Beiträge von Zsebi

Diesen habe ich auch mitbestellen :). Puh Glück gehabt XD

Also wäre ein Treiber passend HLG240H 30A HLG-240H-MEAN WELL Switching Power Supply Manufacturer
15 ~ 30V

8A

oder wäre auch schon der HLG240 24A okay HLG-240H-MEAN WELL Switching Power Supply Manufacturer

12 ~ 24V

10A
?

*edit da die max V von den Stipes ja 24,2V ist

--------------- 31. Oktober 2018, 09:44 ---------------

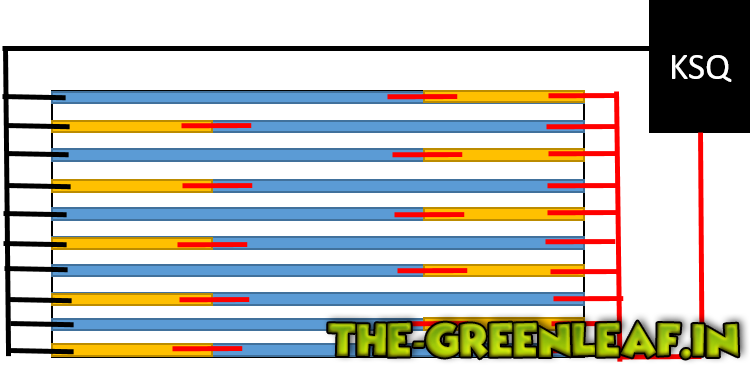

Dürfte ich eventuell eine Professionelle Zeichnung von @Wulfman77 haben für die Schaltung :), wenn alle Stripes parallel geschaltet werden ? Damit ich auch nichts falsch machen kann , da die Stripes heute angekommen sind

Sehr geile Zeichnung

Ja dann wäre das schon Mal Safe und ich bin Happy das ich doch nur eine KSQ benötige

An dieser Stelle schon Mal tausend Dank an euch zwei :))))

--------------- 22. Oktober 2018, 14:00 ---------------
So Grade bemerkt , dass ich ja über 300v komme ergo ich nicht mehr sie Steckverbindungen nutzen kann. Also muss gelötet werden

Sehe ich das richtig ?

#edit Hat sich Grade erledigt 10* lang und 5*kurz

--------------- 22. Oktober 2018, 18:58 ---------------
Hier mal ein kleiner Taste von der neuen Box
Habe heute das Grundgerüst fast vollendet

In die rechte Kammer kommt dann die hier diskutierte Lampe

--------------- 24. Oktober 2018, 10:18 ---------------
Mir schwirrt wieder was im Kopf herum ....

Was wäre wenn ich alle Stripes parallel verkabel?
Da würde sich doch noch Mal alles teilen ?

Also hätte ich doch nur noch 5 (2 Kurze = 1langes ) 5lange (10*2 parallel ) = 10 * 24,5 = 240Max V ? Oder ist es noch zu früh am Morgen und ich sollte wieder schlafen gehen

So God Dayum Motherfucking True

Ja das ist doch super geil

Mal eine etwas andere Frage:

Ich habe mir überlegt nicht nur 3500k Farbentemperatur (warm weiß) sondern auch 5000k (kalt weiß ) zu verbauen , da ich die Steckies noch einen Monat in die Vegi schicken werde.

Für die Anordnung habe ich mir folgendes Überlegt

5000k = 5
3500k = 3

3 5 33 5 5 33 5 3

Die Idee dahinter wäre einmal ein hoher blau Anteil für die Wachstums Zeit sowie ( ich habe Mal gelesen ) das durch ein erhöhtes Blauspektrum mehr ätherische Öle produziert werden.

Was haltet ihr von diesem Vorhaben ?

Bei 3500 ist zwar schon ein hoher Blauanteil dabei aber bei denn 5000 ist der Bogen über eine längere Wellenlänge gegeben

Aber Premium wäre halt echt wenn alles über eines laufen würde

Sehr nicer Hinweis vielen Dank ich schau es mir Mal an

--------------- 22. Oktober 2018, 11:12 ---------------
Ich habe mal recherchiert für das DIY LED Panel und bin auf folgendes gekommen :

H562D
Vmin =20,8 * 10stripes = 208V
Vmax = 24,2 * 10stripes =242V

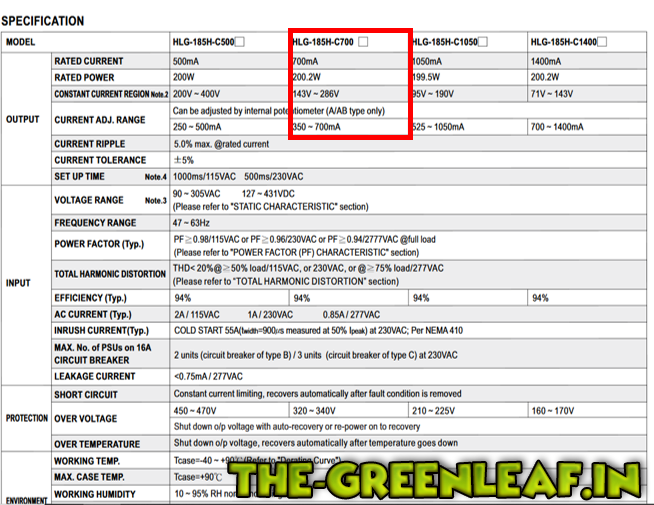

Dafür habe ich die KSQ MEANWELL HLG 185 C700
Outputrange : 143 V - 286V

da hätte ich einen dimmbereich zwischen : 350mA bis 700ma

H282D
Vmin =20,8 * 10stripes = 208V
Vmax = 24,2 * 10stripes =242V

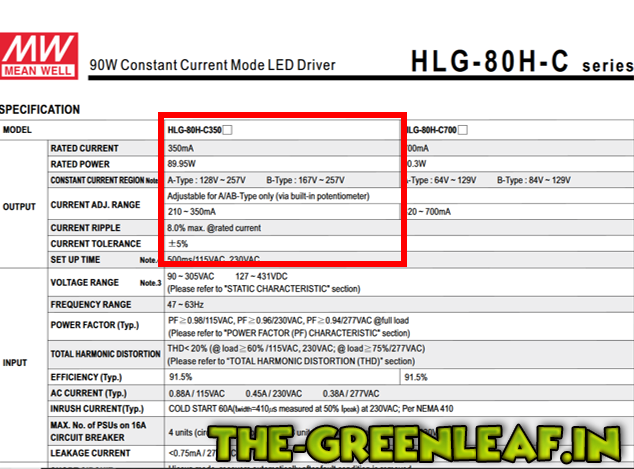

Da bin ich mir nicht ganz sicher MEANWELL HLG 80H C350
Outputrange : 128V - 257V

da hätte ich einen dimmbereich zwischen 210mA bis 350mA

Gibt es einen anderen MEANWELL Treiber, bei der die mA noch unter 210 liegen kann (175mA z.b)

Damit wären es dann zwei Quantumboards, die jeweils in Reihe geschaltet sind und jeweils eine KSQ haben.

Sind meine berechnungen soweit korekt?

habt ihr vll andere KSQ die eventuell effektiver arbeiten würden wie die oben genannten?

**Edit

Das Zeus Board ist grade bei der überlegung aus dem Rennen geflogen, da ich die Umuft PC Vents oben auf die U profile des QB legen werde und diese von oben einmal das QB kühlt und die Damen unten mit Umluft versorgt.

Wärme ist mein größter Feind
Da die Box in einer Abstellkammer steht XD

Ich studiere gleich Mal wie es sein würde wenn ich 2 KSQ benutze. Gibt es da irgendwas worauf man achten sollte ?

Aber sie serielle/parallele Schaltung wie Mijil müsste doch funktionieren.

Ich schau mir Mal gleich die F Serie da sollen sie ja gleich sein. Dachte mir ich nehme die H Serie wegen weniger COBs = weniger Wärme bedeutet

--------------- 22. Oktober 2018, 08:49 ---------------
Eine Frage hätte ich noch zu den hlg185c500.

Ein Stripes (H562D und H282D) benötigt jeweils 22.5 V . Der Treiber kommt aber hat aber laut Datenblatt einen max. Output von 400V. Wenn ich alle Stripes zusammenzählen ( 22.5 *20) komme ich auf 450V . 50V mehr als der max Output.
Ist das ein Problem ?
Oder wird durch die Parallel und Serielle Verbindung die Rechnung anders aufgestellt?

Das sieht doch mal um längen besser aus

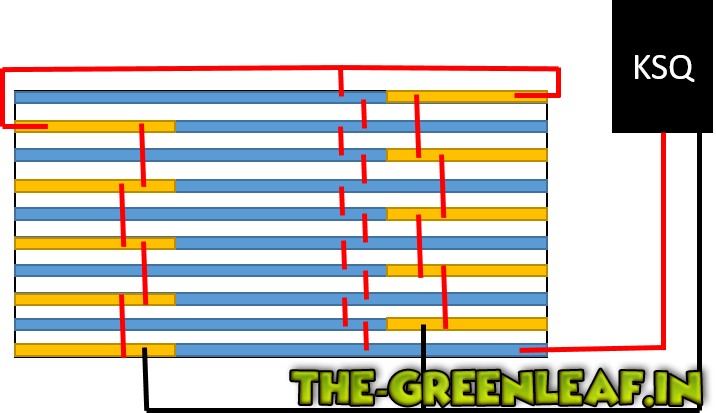

Ich habe eine weitere Hoch Professionelle Zeichung angefertig XD. Würde das inetwa so dann aussehen?

Hierbei würde der ganze glumbatsch angeordnet bleiben wie in der ersten Zeichnung

Insgesamt sind es 10 "erweiterte" Stripes

Wie hast du denn diese Zahlen genau errechnet ?

Ich komme total durcheinander bei meinen Berechnungen und drehe mich seit Monaten nur im Kreis Es bestimmt schon ein Haufen Mist bei meinen rechnungen entstanden und bestimmt auch schon Heilmittel gegen Krankheiten o.ä. weil die so ausgertet sind aber nie das was ich eigentlich wollte bzw. Verstehen will

Das klingt doch schon mal sau interresannt . Entschuldige meinen schlechten Schaltplan...

Das mit den zwei Treibern habe ich mir auch schon überlegt, z.B die kleinen Stripes über einen und die Großen über den anderen, dann vll nicht abwechselnd wie in meiner Zeichnung sondern alle auf der selbenseite.

Hallo liebe Gemeinde,

da aktuell eine neue Box gebaut wird muss auch eine neue Lampe her
Ich bin echt erstaunt wie gut die Quantum Boards funktionieren und möchte gerne wieder eines bauen mit mehr Leistung.

Die Box hat die Maße : L114cm X B56cm X H100cm.
Die Tatsächliche Anbauabteil betrgägt : L90cm x B50cm X H100cm

Der Rest der Box ist reserviert für AKF, Lüfter, und eine kleine Mamabox mit den maßen von: L20cm X B50cm X H50cm.

Da es leider keine Stripes mit genau 90cm länge gibt kam ich auf die Idee " Was wäre wenn ich einfach ein H562D (56cm) direkt hinter ein H282D (27cm) Anschließe ?" Es wären dann insgesamt 10 "erweiterte Stripes " und ich würde auf ein Flächenmodul von ca. L90cm X B45cm mit freiräumen zwichen den Alu-Profilen.

Da die H562D und H282D die gleiche Spannung benötigen dachte ich mich am Anfang "Cool dann wird das alles ja total Easy"....

Vmin (H562D | H282D) = 20,8V
Vtyp (H562D | H282D) = 22,5V
Vmax (H562D | H282D) = 24,2V

Überlegt habe ich mir folgendes : Ich würde die "erweiterte Modul" ( H562D und H282D Seriell) Parallel verkabeln
Rot = "+" | Schwarz = "- " | Blau = "H562D" | "Gelb = H282D"

So nun zum nicht besonders Talentierten Stromberechner : ICH!

Hier wäre ich euch wirklich sehr Dankbar, wenn ihr mir dabei helfen könnt und ih nachvollziehen kann wie ihr es herausfindet( vll mit Rechnungen oder so) weil ich würde es echt gerne ma verstehen

I

Ja wird sowieso die Planung für die nächste Box wurde auch angefangen Selfmade Box 2.0.

--------------- 3. Mai 2018, 23:51 ---------------

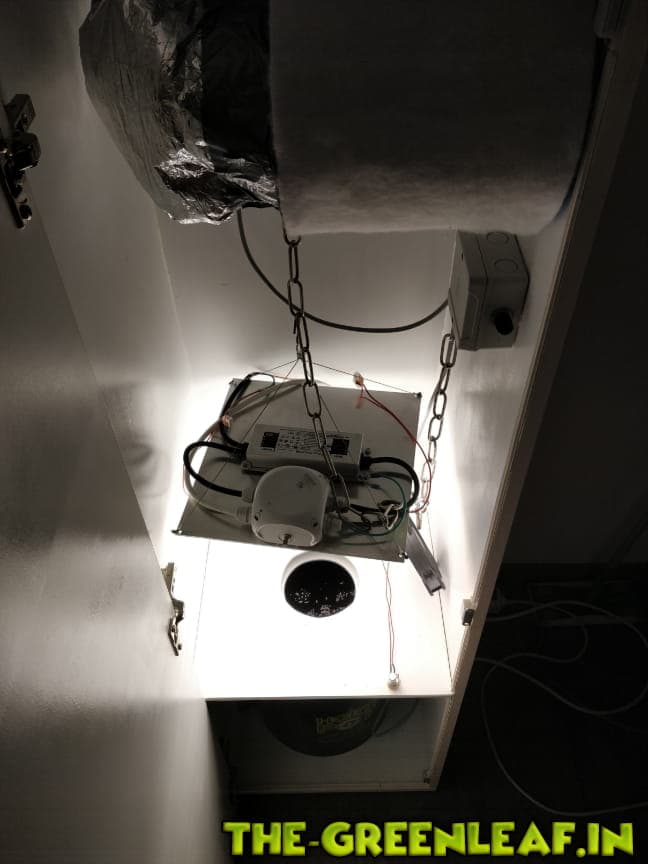

Fugen wurden mit Silikon bespritzt und es hat eine kleine Änderung im Schrank innenlbene gegeben. Kabelleiste würde jetzt nach draussen gelegt Sofas nur einzelne Kabel rauslaufen.
Dwc system würde befüllt aber Pflanze sitzt noch nicht drinnen da das Silikon erstmal fest werden soll. Zeitschaltuhr ist angeschlossen und wird am morgen früh 18h am Tag laufen.

Das war es jetzt für das erste Mal hier in dem Beitrag

Ich melde mich hier wieder sobald es irgendwelche Änderungen an der Box geben wird .

Den Growreport findet ihr in der dazugehörende Kategorie:)

Das geht leider nicht mehr , da der akf an einem rundstahl befestigt wurde, der an beiden Seiten in die MDF Platte eingesenkt wurde

So Blauberg tubo sitzt drinnen und wie ein Wunder man hört so gut wie nix mehr

Sehr geil.

Gleich wird Silikon an die Fugen gewichst und dann kann das Girl ab in Ihr neues Heim

So morgen kommt der neue Lüfter an

Grade ne Mail bekommen.

Sobald er morgen eingebaut ist wird die Dame in ihr DWC gesetzt und es kann direkt los gehen.:)

Ja so kaufen würde ich mir das auch nicht

Wenn dann würde ich das schön selbst bauen
Habe mich da jetzt voll angefixxt mit der ganzen DIY Sache

Was hast du für Erträge bei den letzten Sessions raus bekommen mit seiner 100w led?
@mupfel

Vielen Dank @mupfel

Deine Box gefällt mir total .
Respekt.

Sie hat mich angegeilt und wenn ich ein bisschen Erfahrung mit Hydro und dem Rest werde ich sie in der Größe nachbauen
Hoffe du hast kein Urheberrecht darauf

Darf ich fragen was für LEDs du benutzt ?

--------------- 1. Mai 2018, 19:47 ---------------
Hatte noch einen gefunden gehabt der etwas teurer ist, da ich mit eBay nicht sie besten Erfahrungen gemacht habe ....

Der sollte übermorgen ankommen und dann hoffe ich das beste
