Beiträge von Wulfman77

Zitat von Karler

Hab halt Sorge, das die Plants das auch auslösen können.

na ja, wenn du sie bis an die Kontakte wachsen lässt könnte das schon passieren
ansonsten musst du dir keinen Kopf machen

Zitat von Karler

Wodurch kommt das?

Da Leds bereits bei sehr geringen Strömen , wenn auch nur sehr schwach, zu leuchten beginnen, kann es,
sofern sie noch eine Netzverbindung (auch über die KSQ) besteht, durch eine Berührung mit der Hand zu einem
, i.d.R. ungefährlichen Leckstrom kommen, der diesen Effekt hervorruft

Zitat von Tanos

Dann nimm doch einfach nen 24V Ringkerntrafo mit 10 A Gleichrichter & 2 Sicherungen 1 Primär 1 Sekundär die Gleichspannung mußte nicht mal mit nem Elko Glätten sollte solide genug sein-Gruß

Das wäre so ziemlich die schlechteste Lösung und würde die Panels schnell abrauchen lassen
1.) LEDs benötigen nunmal ein Strombegrenzung
2.) würde die ungesiebte Spannung die LEDs flackern lassen
3. und mit Siebung wäre die Spannung viel zu hoch

Zitat von jasper

Um die Boards zu verkabeln werde ich Aderleitungen starr 0,5mm² nutzen. Passt das?

Hier solltest du besser 0,7-0,8mm² verwenden z.B. >> Verdrahtunsleitung-Aderleitung-Feindrähtig-kupferdraht-H05V-K -Kabel-Draht | eBay

Zitat von jasper

Auch ob ich den Strom der Lüfter mit einberechnen muss/soll.

Die Leistung /Stromaufnahme ist vernachlässigbar

Zitat von yamakazi

hab mir jetzt 4 Stück von den Dingern bestellt, so kann ich meine Panels einzeln abschalten usw.

Sehe ich zwar als reine Energie und Geldverschwendung aber ist deine Entscheidung

2 Stück davon wären bereits locker ausreichend

gibt s auch hier >>> MEANWELL HLG-240H-24A LED-Schaltnetzteil IP65 240W 24V/10A online kaufen im Voltus Elektro Shop

Das LPC 1400 setzt einen Verbraucher mit einer min. Betriebsspannung von ca. 54 V voraus, d.h. du müsstest hier min 3 Module anschließen,
wenn du das nutzen möchtest
bei dem LPC 1050 wären es sogar min. 72 V / 24 gleich min. 3 Module (Stränge)

Zitat von yamakazi

hast schon gesehen das ich keine Zeus Module habe oder?

Sorry, aber das hatte ich übersehen was aber nichts an der Tatsache ändert, dass die genannten KSQ´s ungeeignet bzw.
nur sehr bedingt geeignet sind
Da die SUN Module mit nur 24V betrieben werden, könnte zwar 4 Module an dem LPC-150-1400 nutzen aber dann auch nur mit einer
max. Leitung von ca. 140W
Kurz gesagt, macht keinen Sinn mit diesen beiden KSQ´s
Sinn macht hier nur z.B. ein HLG 480h-24 bzw. auch 2 x HLG240(320)h-24

Ansich sind die genannten Treiber nicht gerdae geeigent für die ZUES Module da es sich hierbei um HV KSQ´s handelt
Also mit hoher Ausgangsspannung und geringerem max. Strom
Prinzipiell wäre das zwar machbar, aber nur mit deutlichen Einschränkungen
An einem LPC-150-1400 könntest du z.B. max. 2 PCB´s anschließen, allerding dann nur mit einer max. Power von ca. 110W = 55W p. Modul
Am LPC-150-1050 wären 3 PCBs nutzbar aber dann nur mit ca. 126 W = 42W pro Modul

Das LPC-150-1050 wäre allerding, zumindest für die Rotanteile der 4 Module in Reihenschaltung noch gut einsetzbar

Wenn du also alle 4 PCBs zusammen betreiben/versorgen möchtest, könntest du z.B. ein HLG-480h-42 A
nehmen und hier, jeweils 2 paralell an einen der Ausgangsstränge der KSQ anschließen

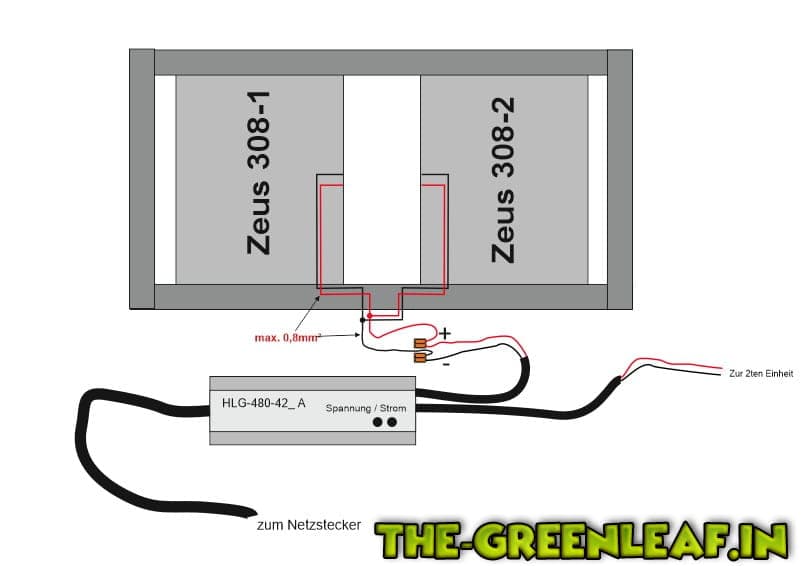

Verdrahtungsmäßig sollte das ganze dann etwa so aussehen >>>

wieviele Module möchtest du denn nun effektiv einsetzen ???
und möchtest du, falls es megr als 2 sein sollten, alles zusammen
oder getrennt regeln ???
und zu letzt noch, möchtest du passiv oder aktiv kühlen ???

Zitat von jasper

das wären bei 4 Boards in Reihe dann ca. 100V. Ist das richtig?

Damit hast du vollkomen recht und das ist ein wirklich ein Problemchen, Sorry

Ich bin bei meinem Vorschlag für das HLG C700 davon ausgegangen,(warum auch immerc ) dass du 6 ZEUS
einsetzten wolltest
Hier solltest du also besser auf das HLG 185 C1050
Alternativ würde für die 4 Module, auch bereits ein HLG-120H-C 700 bzw.1050 auch schon locker ausreichen

Sorry nochmal´s für die Fehlinformation

Cake Pops --- schnelle Variante

100g Weedbutter

150g Mascarpone + 150 - 200g Frischkäse
250g Tortenboden oder Kuchen (kann auch tocken von vorgestern sein)
70g Puderzucker
50g Blockschokolade für den Teig
150g Kuvertüre für den Überzug

Zubereitung :

Den Kuchen fein zerkrümeln.
Die Blockschokolade zerkleinern, im Wasserbad schmelzen lassen und die Butter einrühren.
Mascarpone, Puderzucker, Frischkäse, Butterschokomischung mit dem Handrührgerät(mixer) ca. 3 Min. lang gründlich
verrühren und die Kuchbrösel einrühren, bis sich eine gut formbare Masse bildet.
Sie darf aber nicht zu feucht sein und beim Formen nicht an den Händen kleben.

Von der Masse ca. 18 Portionen abstechen und zu Kugeln
(oder auch was immer ihr für eine Form möchtet) formen.
Die Kugeln für ca.20 - 30 Min. in den TK geben.
In der Zwischenzeit die Kuvertüre schmelzen lassen.
Nach dem Erkalten der Kugeln, diese aus dem TK holen,
einen Holzspies (Schachlick Spies o.ä) ca. 1cm in die Kuvertüre tauchen
und in die Kugeln stecken.
Anschließend die Kugeln in die Kuvertüre eintauchen.
Je nach Geschmack, kann man natüürlich auch weise Kuvertüre oder Zuckerguß
oder was immer man möchte als Glasur verwenden

Zitat von jasper

Ok, wäre das hier richtig?

Netzteil MeanWell HLG-150H-42A - HLG-150H-42A

Da die roten LEDs ca. 23 - 25V benötigen sollte man, für die paralelschaltung eine KSQ mit min. 24 V bzw auch mit 36V verwenden,
das gennante hat , mit "42V" eine deutlich zu hohe Ausgangsspannung

deshalb hier nochmal kurz zur Typenkennung der Meanwell KSQ :

es gibt 2 Varianten der KSQs
1.) Low Voltage = Ausgangsspannungen << 100V (für Paralellschaltungen)

2.9 High Voltage = Ausgangsspannungen >> 100- ca. 430V ( für Serienschaltungen)

Low Voltage Versionen >>> HLG- XXXH-YY >>> XXX ca. Leistung in Watt >>> YY Ausgangsspannung in Volt

High Voltage Versionen >>> HLG-XXXH-CZZZZ >>> XXX ca. Leistung in Watt >>>> max. Ausgangsstrom in mA

Ich würde hier eher ein HLG-150(185)-C 700 x einsetzen und die roten leds in Reihe
daran betreiben

Grape Jelly = Traubengelee

Kalorienbombe ja, aber auch effektive Rauschbombe durch den rel. hohen Zucker & Fettgehalt

Da ich, wie vielleicht schon bemerkt wurde, ein Peanutbutterfan bin,
habe ich hier mal ein Rezept für ein Erdnus-Schoko-Grape-Eis:

Zutaten für etwa 4 Portionen

400g Schlagsahne
50g Erdnussbutter
1/2 Dose (ca. 200g) gezuckerte Kondensmilch
50g Grapegelee (oder auch anderen Gelee je nach Geschmack)
20g Kakaopulfer oder 50g Schokoflocken
10g gutes Blütematerial oder 15 - 20g gute Schnittreste (ohne Stiele) fein zermahlen

Die Erdnussbutter, im Wasserbad erwärmen und das zermahlene Weed, etwa 10 - 20 Min.
darin ziehen lassen. Wenn man keine Stückchen im Eis haben möchte, dann die Buttermischung
einfach durch ein Teesieb passieren.
Dann die Kondesnmilch, Kakao<8schokoflocken) u. den Gelee in die geschmolzenen
Butter einrühren.
Anschließend die Schlagsahne aufschlagen und die Mischung vorsichtig unterheben.
Jetzt nur noch die die Mischung in eine Schale mit Deckel, bzw. zumindest abgedeckt,
füllen und das ganze 1- 2 Std. in den Tiefkühler packen, je nachdem ob man eine cremigere oder festere
Eisform bevorzugt

Da dieses Modul für 24V ausgelegt ist und auch deutlich > 500mA benötigt wirst du leider mit einem HLG-185h-C500 nicht sehr weit kommen
Allerdings könnte man das notfalls mit einem entsprechend kräftigen 24V NT betreiben, sofern man bei dem NT die Spannung etwas einstellen kann
Es giebt z.B. günstige Schalt NT´s die eine Einstellung von ca. 22 - 25(26) Volt ermöglichen
Die haben zwaar i.d.R. auch eine Strombegrenzung, aber nur für den max. Strom, deshalb sollte man dann noch eine ext. Sicherung mit
einschleifen

@snipp, die ungefähren Parwerte kannst du in meinem Bauvorschlag für die ZEUS nachlesen

Zitat von Hausky

@Wulfman77 , bist du auch schon über dieses Lämpchen gestoölpert ?

Ich kannte nur die Vorgängerversion dieser PCB , die noch mit Epileds bestückt war
und die war leider nicht sonderlich Effektiv

Diese neue Version mit Samsung Bestückung macht schon mal einen deutlich besseren Eindruck
Der Ausführung / Daten nach könnte diese PCB durchaus brauchbar sein, auch wenn die Angaben etwas
irreführend sind
Der Angabe, dass das Panel bis 240W noch ohne zusätzliche Kühlung nutzbar wäre, würde ich zumindest,
kein Vertrauen schenken
Die optimale Ausleuchtfläche dürfte, bei den Maßen des Panels , bei ca. 60 x 40cm und damit vergleichbar mit den ZEUS 308 XT
liegen

Ich hab den Händler schon mal angeschrieben und ihm einen Preisvorschlag für ein Testmodul gemacht

Jeder hat das Recht auf seine eigene Meinung

Ich habe auch, bereits in meiner Studienzeit (TH-Darmstadt) in den siebzigern, mit Halbleitertechnik und auch LEDs befasst
und kenne auch noch diese Aussagen, dass sich diese LEDs nie für mehr als Kontrollampen Sinnvoll zu nutzenwären
Damals konnte sich auch keum jemand vorstellen was heute Alltag ist
Tatsache ist aber nunmal, das Halbleiter, bei überschreitung ihrer max, Betriebstemperatur schneller sterben !
Ich kann nur , aus eigener Erfahrung , sprechen und die gebe ich auch hier wieder

Die hohen Ausfallraten, die du beschreibst, lagen/liegen , meines Erachtens an den ,teilweise bewussten , mangelhaften Konstruktionen
der fertigen Leuchtmittel . Kein Hersteller möchte doch ein Leuchtmittel verkaufen das ewig hält, heut zu tage wird doch ganz bewusst
so gebaut, das alles nur eine befristete Zeit hält, damit die Wirtschaft am laufen bleibt bzw. der Nachverkauf abgesichert ist
