Zitat von Zsebi

Was wäre wenn ich alle Stripes parallel verkabel?
Da würde sich doch noch Mal alles teilen ?

Also hätte ich doch nur noch 5 (2 Kurze = 1langes ) 5lange (10*2 parallel ) = 10 * 24,5 = 240Max V ? Oder ist es noch zu früh am Morgen und ich sollte wieder schlafen gehen

Die Paralellschaltung ist nur dann , sicher, nutzbar, wenn man ein Netzteil mit exakter Spanungs & Strom Regelung verwendet, da es ansonsten schnell mal zu einer Kettenreaktion kommen kann
und das ganze sich in Rauch auflößt Da ich i.d.R. in meinen Panels häufig COBs mit versch. Ub´s verwende nutze und ich , in der Reihenschaltung so versch. LEDs/COBs kombiniert
verwenden kann bevorzuge ich halt diese Variante

Da, in deinem Fall alle Stripes für die gleiche Ub ausgelegt sind, wäre, sofern du ein entsprechendes NT verwendest natürlich auch eine komplette Paralellschaltung möglich
Hierbei ist es allerdings extremst wichtig , keinesfalls die max. Ub der schwächsten Stripes zu überschreiten da sonst der o.g. Effekt sich auswirken kann

Da in einer Paralellschaltung , im Gegensatz zur Reihenschaltung, die Spannung immer gleich ist, benötigst du ein NT mit ca. 22 - max. 25(28)V und , in deinem Fall mit ca. 7 -8 A

Zitat von SilkSmoke

4 wäre definitiv Überleuchtet.

Konstruktionsbedingt ist die Seitliche Ausleuchtung der Growking deutlich schlechter als bei den Sanlights deshalb wären hier 4 Stück optimal.

Zitat von SilkSmoke

Hallo. Das sind 3 oder 4 cobs mit Lüfter.

Ich denke da leigt eine Verwechslung, deinerseits vor, bei den Quantumboars handelt es sich um LED PCB´s mit jeweils 288 LEDs

Zitat von SilkSmoke

Ist da mehr Technik drin?

Die technik ist prinzipiell immer die gleiche, egal ob DIY oder prof. Herstellung, der Unterschied leigt nur in der Optik

Wie schon richtig angenommen, bin ich der Meinung, dass die Growking Teile, zwar in die gehobene Klasse einzustufen sind, aber halt def. viel zu teuer
Um einer 120x120er Fläche optimal auszuleuchten müsste man min. 3 besser sogar 4 Rail 160 einsetzten , was dann gleich mal mit ca. 1440 Euronen bzw.
bei 4 sogar mit 1916 € zu Buche schlägt
In dieser Preisregion würde ich dann doch schon eher zu den Q4w greifen . Hier reichen 3 Stück locker aus für eine optimale Ausleuchtung und bieten auch noch eine höhere Flexibiltät
für die ca. 1500 €

Wobei keines dieser Module , bisher meine z.Z. einesetzten DIY Module , Ertragsmäßig erreichen konnte

Zitat von SilkSmoke

Dein Ernst was ist das für ein Selbstgebautes Teil. Hahaha sehr lustig.

Was ist daran lustig , es geht doch hier nicht um die Optik wie ein Panel ausschaut, sondern doch eher um das zu erreichende Ergebnis
und hierbei können sich die Quantum Boards gegen die o.g. durchaus behaupten

Ich konnte , bei einem Bekannten ,mit ähnlichen Symptomen, sehr gute Erfahrungen mit der „Dance World“ von RQ machen .
Seit dem er täglich die Tinktur nimmt geht es ihm deutlich besser

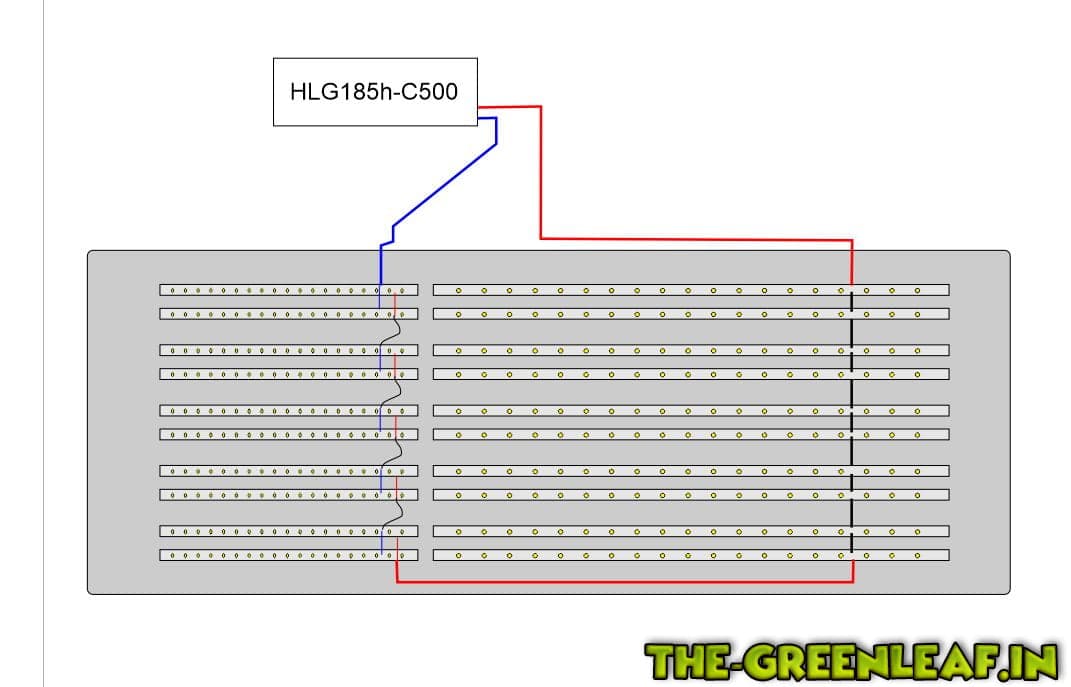

Wenn du z.B. jeweils 2 Stück der kleineren Stripes paralell und dann die so entstehenden 5 Doppelstripes in Reihe mit den gr0ßen Stripes schaltest
kannst du mit einer KSQ auskommen

Alternativ zu den Stripes würde sich doch eher eine Belechtung mit z.B. 2 Zeus 308 XT Module anbieten
Damit hättest du , für deine gegebene Fläche eine nahzu optimale Ausleuchtung bei sehr geringer Wärmeentwicklung

Zitat von Zsebi

Aber sie serielle/parallele Schaltung wie Mijil müsste doch funktionieren.

Ich schau mir Mal gleich die F Serie da sollen sie ja gleich sein. Dachte mir ich nehme die H Serie wegen weniger COBs = weniger Wärme bedeutet

Eine Gruppenschaltung, wie Mijil vorschlug ist natürlich eine Möglichkeit die frunktioniert

Das kann man so nicht pauschal sagen ! weniger LEDs (COBs) führen, bei gleicher Leistung, eher zu einer höheren Wärmeentwicklung

Zitat von Mijil

Mit seinen Strips in der Kombi (240mA+480mA)?
Kann man die in gemischten 2er Paaren in Reihe überhaupt mit der jeweils passenden Stromstärke betreiben?

Hab ich da was überlesen ???

Funktionieren würde das ganze schon, nur müsste dann der Strom auf den kleinseten Wert eingestellt werden,
was die Gesamtleistung natürlich deutlich verringern würde

ich ging davon aus, dass die Stripes beide für 480mA ausgelegt sind
Für diesen Fall würde die Schaltung so natürlich keinen Sinn machen
@Zsebi , du musst schon daraucf achten , dass beide Stripes (kurz & lang) dir gleiche Stromaufnahme haben, dann könntest du das ganze so verschalten.
Oder die Schaltung entsprechend abändern Wäre zwar auch machbar, aber deutlich aufwändiger

Ist doch ganz simpel

Du schaltest je 2 Stripes in Reihe , jeder benötigt ca. 23 V (Mittelwert) ergiebt 2x 23 = 46 V
Jeder Stripekombination benötigt ca. 480mA , bei 10 Stripes in Paralellschaltung benötigst du dann also
10 x 480mA = 4800mA
Die vorgeschlagene KSQ liefert eine Ausgannspannung - 48V bei max 5 A (5000mA) also ausreichend. für dires Kombination

Zitat von Mijil

steh ich aufm Schlauch oder gibts den Treiber nicht ... und du meinst den HLG-185H-C500 , der ja auch noch dicke ausreichen würde?

war ein Tipfehler meinerseits meinte das HLG 185

Wenn ich deine Verschaltung (Zeichnung) richtig verstehe, has du da jeweils 2 Stripes in Reihe geschaltet
und dann die 9 doppel Stripes paralell .
Somit ergiebt sich eine benötigte Ub von ca. 44 -46 V und bei den 9 Stripes dann einen Ib von ca. 4,3 A
was einer Leistung von ca. 195 W entsprichen würde.
Für diesen Fall könntest du dann als KSQ z.B. ein HLG-240H-48A

Zitat von Mijil

Es böte sich der HLG-240H-C700 B oder A an, dieser liefert zwar 0,7A, lässt sich aber dimmen.

Für die Serienschaltung wäre ein HLG-240H-C500 völlig ausreichen und eine Überlastungsgefahr durch zu hohen Strom wäre ausgeschlossen

Prinzipiell könnte man die verwendeten COBs auch mit 700mA befeuern, was aber nur zu erhöter Wärmeentwicklung führt und den noch Wirkungsgrad verschlechtert.
Die genutzten COBs haben zwischen ca. 350 - 500mA ihren besten Wirkungsgrad

Die 20 Stück sollten für eine Fläche von 60x60cm optimal ausreichen, aber auch bis 100x100cm noch brauchbar ausreichen

Zitat von Hausky

mich interessiert sehr wie das Projekt läuft, isses schon im Betrieb?
Werde morgen mal bei Conrad vorbeischauen , wollt 2 nt`s beorgen, gibts die auch mit 250 W ?

Da ich in den letzten Wochen, aus gesundheitlichen Gründen, leider nicht so aktiv sein konnte, wie ich wollte, ist das Panel leider noch nicht im Einsatz
Die (Amnesia-) Seeds für den ersten Testgrow liegen aber schon bereit und werden voraussichtlich diese Woche noch angesetzt

Die KSQ´s giebt es auch mit 250 & 320 W

Ich verlasse mich beim Design liebre auf meine eigenen Erfahrungen aus, mittlerweile > 5 Jahren LEDpanel Entwicklerei

Zitat von ockel1953

Eine Frage noch, wenn ich die Linsen auf die COBs mache sollte ich da 60 oder 120 grat nehmen?

Für deinen Fall solltest du, wenn überhaupt, die 120 Grad Linsen verwenden.

Zitat von ockel1953

Wo hast du eigentlich das Bild her von den Aufbau bzw unter was findet man das denn?

Falls du die Skizze (Zeichnung) meinst, die stammt aus meinen diversen Entwürfen, die ich bereits gebaut habe

Zitat von ockel1953

Wenn ich das richtig verstehe...die COBs Klebe ich einfach nur auf die Unterseite direkt auf die aluplatte, die CPU Kühler oben auf die Platte kleben und bei den COBs für vegi einfach nur nen 120 pc Lüfter drauf ohne Kk‘s?

genau so sollte es sein
Gewichtsmäßig dürfte das ganze noch < 5- 6 Kg wiegen und das sollte eigentlich jede Box aushalten

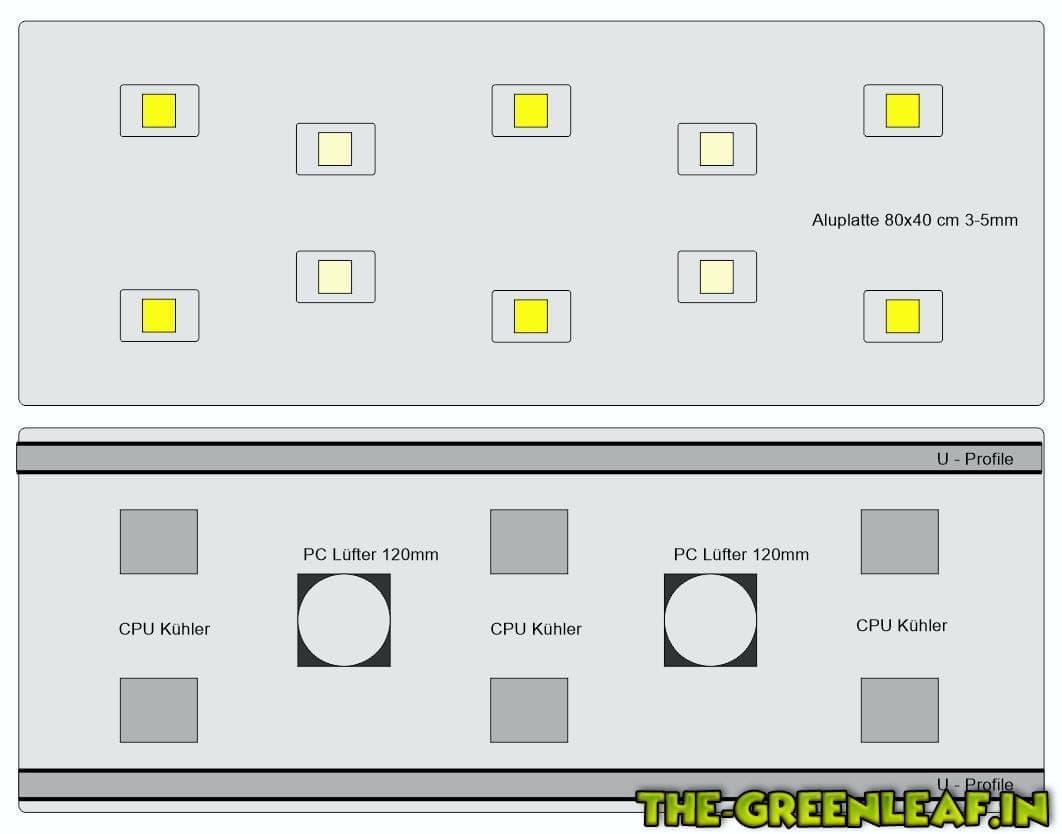

Hier mal ein Beispiel für einen solchen Aufbau
Wenn du dir Sorgen über die stabilität der Platte machst, kannst du zusätzlich noch, wie abgebildet, 2 U-Profile aufbringen.
Diese erhöhen dann auch noch die Kühllleistung des gesamten Panels

Wenn du ein Kombipanel aufbauen möchtest, wäre es einfacher das ganze auf einer Aluplatte , statt auf einem Rahmengestell,
zu installieren. So hat meine eine bessere Wärmeverteilung u. kommt mit weniger zusätzlichen KK´s bzw. Lüftern, aus.

Die 3000K sind nur bedingt für die Vegi geeignet, deshalb wäre es besser hierfür dir 6000K Versionen zu verwenden.
Da man für die vegi aber wesentlich weniger Energie benötigt würden hierzu, bei deiner gegebenen Fläche 2 - 4 x 20(30)W locker ausreichen

Zitat von ockel1953

Statt 6 mal die 50w könnte ich doch auch bei 3 bleiben aber dann mit 100w oder?

6 x 50W sind wesentlich effektiver als 3 x 100W, da du bei den 6 eine erheblich bessere (gleichmäßigere) Flächenausleuchtung hast

Das sind dann genau die (HV-COBs) , von denen ich geschrieben hatte
Da diese deutlich weniger effektiv sind als die rnomierteren Typen wie Cree,Citizien. sharp usw. kann (sollte) man
dies durch eine größere Anzahl ausgleichen.

Das Bild sagt ja nicht all zu viel aus welche COBs sind denn da verbaut ???
