Heute ist das Ding nun endlich bei mir eingetrudelt, so dass ich mir einen ersten Eindruck verschaffen konnte. Meine Kritik muss ich nun teilweise revidieren.
Der Lüfter ist angenehm leicht, das Gehäuse erscheint mir ausreichend robust. Ich hab ihn natürlich gleich zur Probe ans Netz gehangen (Netzstecker ist bereits fertig vormontiert) und mich auf einen Orkan vorbereitet. Doch meine Mundwinkel gingen im ersten Augenblick erstmal nach unten, weil sich scheinbar gar nichts tat. Dann sah ich aber, dass die Schaufelblätter sich langsam und gemächlich zu drehen begannen, und im nächsten Moment, etwa drei Sekunden später, begann er dann volle Pulle durchzustarten, so dass er mir fast aus der Hand gefallen wäre.
Auf voller Leistung lief er dann aber erstaunlich ruhig, höchstens geringfügig (wenn überhaupt) lauter als mein TD-Silent auf voller Pulle, doch bei nahezu doppelter Leistung!
Auch technische Dokumentation zum Steuerinterface war teilweise beigefügt, und es ist letztendlich tatsächlich genau so simpel umgesetzt, wie bereits vermutet.
Erfreulich ist auch, dass ein integrierter Dreh-Poti (ähnlich wie bei den Meanwell-Netzteilen) ebenso unter der mit 2 Schrauben gesicherten Abdeckklappe in die Motorsteuerung integriert wurde, so dass man ihn auch ohne Klima Controller so behelfsmäßig regulieren kann.
Ich werde ihn also behalten. Später folgen dann noch ein paar Bilder.
Und noch ein paar Fotos zu Dokumentationszwecken, für alle Interessierten mit ähnlichen Fragen zur Steuerung.

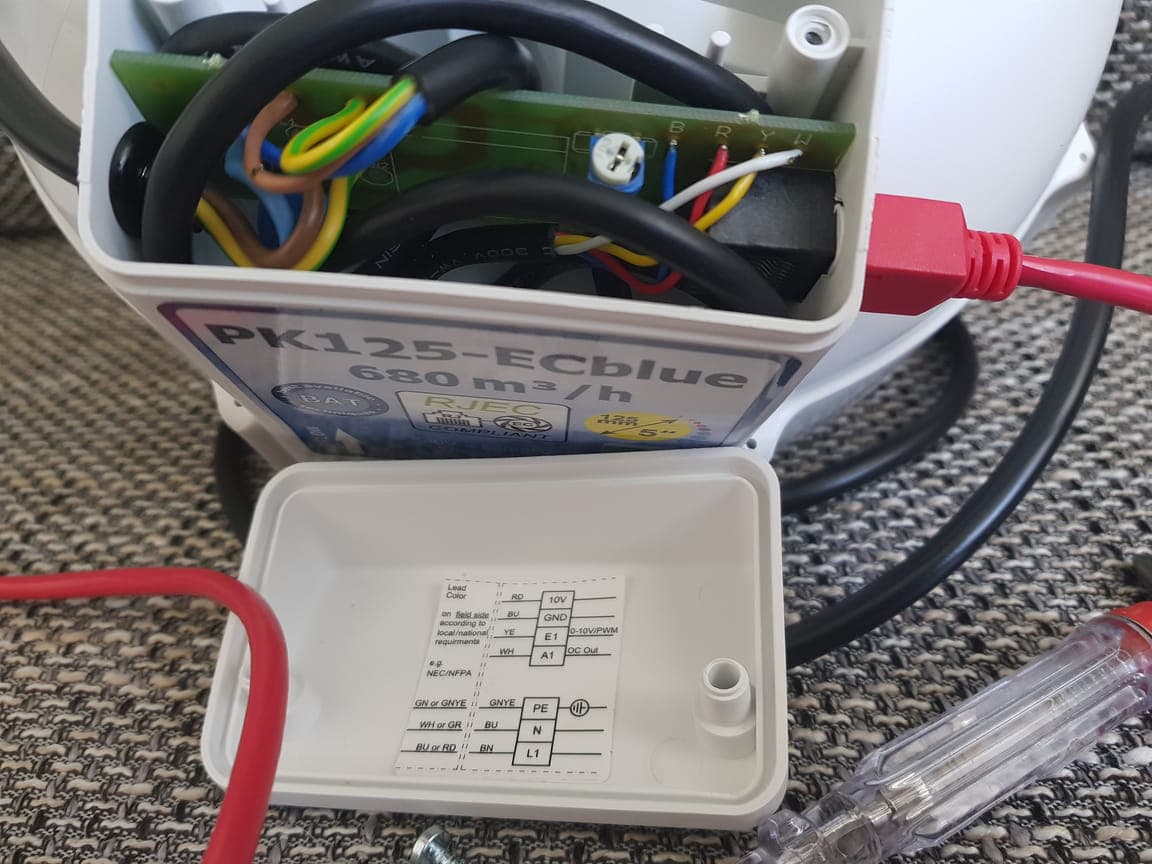

Bild 1 ist ein Blick auf die Steuerelektronik unter der Abdeckkappe. Zu sehen ist rechts markant rot das RJ45-(LAN)-Kabel, sowie die vier Kontakte (blau, rot, gelb, weiß), die schlicht 1:1 gemäß der Motorbeschreibung von Ziehl-Abegg (Bild 2) auf die 8 Adern des Steueranschluß umgesetzt worden, und zwar gemäß Bild 3.
Verdammte Auto-Skalierung!
Egal, nicht so wild.

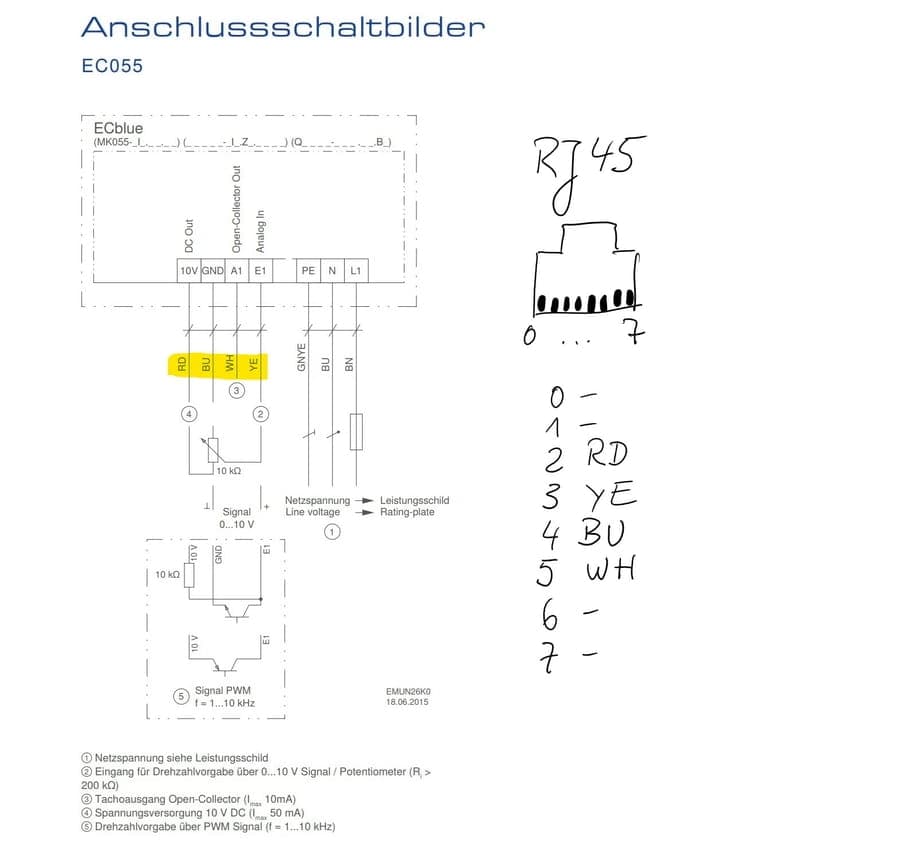

Bild 2 zeigt(e) die Anschlussbezeichnung der vieradrigen Steuerleitung, wie sie der ZA-Motor vorgibt:
weiß (A1): OC Out Tacho
gelb (E1): Analog In 1 (0-10V, PWM)
blau (GND): GND
rot (10V): DC out
Bild 3 zeigt(e) die entsprechende Anschlussbelegung des 8-poligen RJ45-Steckers (0...7):
0
1
2 - rot
3 - gelb
4 - blau
5 - weiß
6
7
