Hi <sub>@Wulfman77 ,

ich wollte nun für meinen nur Blüte-Abteil im Pax-Schrank (Innenmaße 96x56cm) ein LED-Panel bauen.

Ich dachte da an 27x Samsung LT-Q282A 3000K (5W, Input Voltage 11V pro Stripe)

Q Series | SAMSUNG LED | Samsung LED Global Website,

Damit wäre ich mit 27x11V=297V noch in dem steckbaren Bereich von unter 300V, bei 30x wäre ich über 300V und müsste löten oder einen 2. Treiber anschliessen, was ich gern vermeiden würde.

Kann ich die 27 Stripes parallel schalten und den Mean Well HLG-150H-12A dafür verwenden oder würdest Du was anderes empfehlen?

Beste Grüße</sub>
____________________________
NACHTRAG:
Da 1x HLG-150H-12A nur 100-240V hat und ich mit 27 stripes a 11V auf 297V komme , überlege ich lieber 2x HLG 80H-12A zu verwenden, dann kann ich auch 30 Stripes nehmen, damit sozusagen 2 in 1 Panel bauen, käme dann auf (30x5W) 150W. Sind 150W für die reine Blüte zu wenig ? und ist der Gedanke mit den beiden Treibern richtig? Besten Dank vorab...

Zitat von Wulfman77

Hammer, besten Dank!
Ich glaube, ich hole noch ein MM und schliesse es auch an, für 1x Strom und 1x Spannung, dann kann ich doch sehen, wie mit Spannung oder Stromstärke reagieren, wenn ich an den jeweiligen KSQ-Potis drehe. So kann man beides gleichzeitig sehen ohne umstecken zu müssen oder irre ich mich da?

Zitat von Wulfman77

Bei der aktuellen Pflanzengröße kannst du ruhig schon etwas Power geben

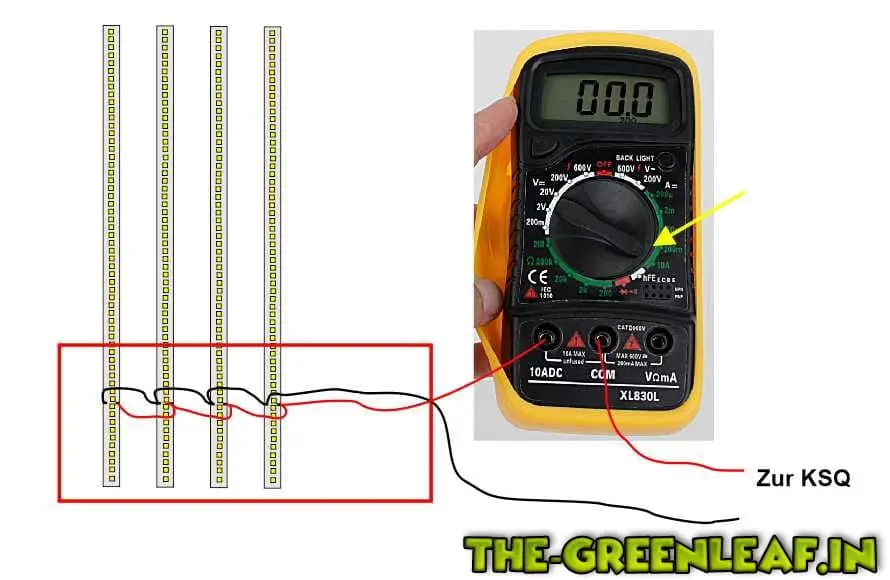

Um den Strom zu messen, musst du lediglich die Plus(oder minus) Leitung von der KSQ zu den Stripes
öffnen/unterbrechen und hier das MM mit Einstellung auf Ampere einschleifen / dazwischen schalten
Wenn du mir ein Bild bzw. genauen Typ des MM´s einstellst kann ich dir gerne auch noch ein Skizze machen

Das ist der MM, auch von Dir empfohlen
Digital LCD Multimeter XL830L Voltmeter DC AC Amperemeter Messgerät Tester DE | eBay

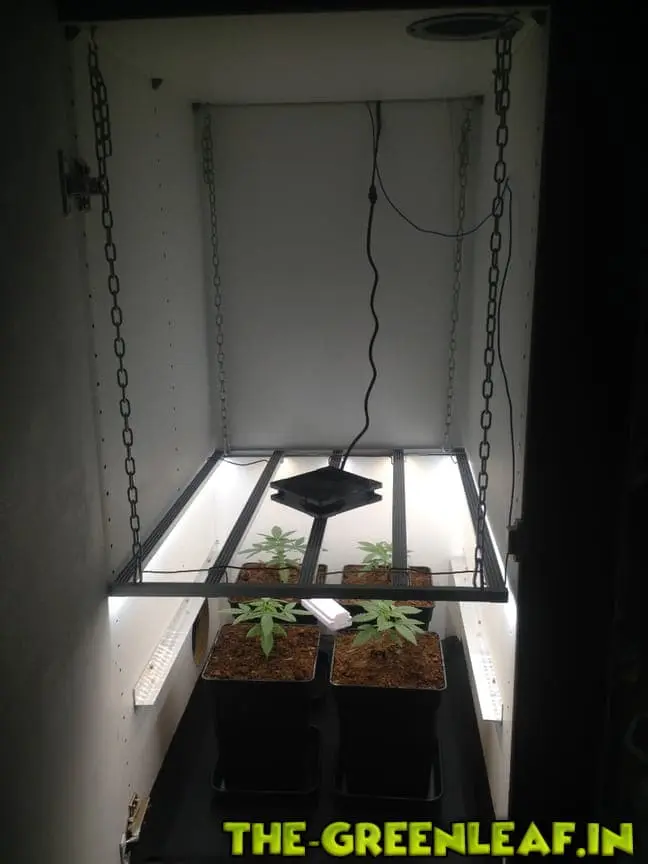

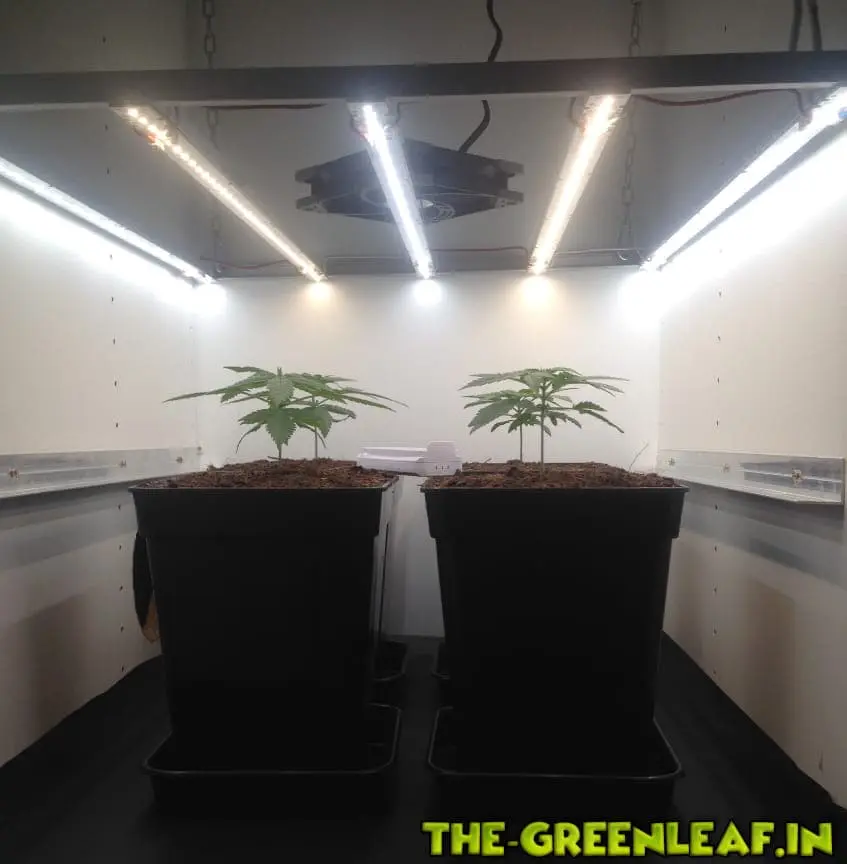

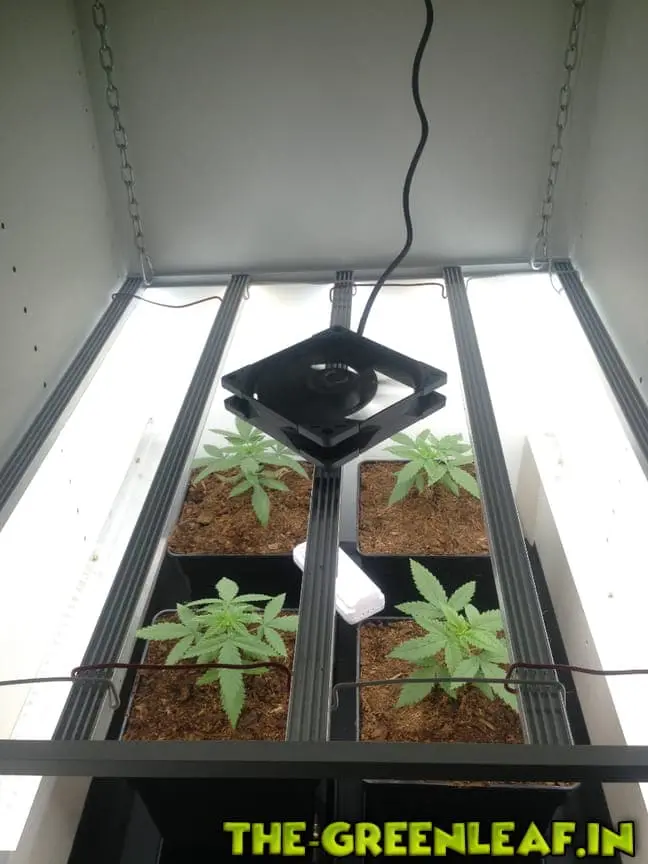

Besten Dank @Wulfman77 ...mit Deiner Hilfe leuchtet es nun im Vegi-Abteil!
Der MM ist nun auch da.
-Wie messe ich mit dem MM am besten bei meiner Parallelschaltung Strom&Spannung, gibt es Skizzen, Bilder wo man den MM einklemmt, um am KSQ die Stromstärke&Spannung einzustellen?
-Welche Einstellung am KSQ (HLG-60H-24a) sollte ich für mein Vegi-Abteil vornehmen?
Spannung: sollte ja nicht mehr als 21,9V bzw. 22V sein.
Stromstärke: Am Anfang 250ma, da die Pflanzen noch klein sind und später, wenn sie größer sind,
auf 350ma, 450ma oder mehr steigern, wäre das so effektiv oder sollte ich es einmal auf z.B. 350ma einstellen und es für die gesamte Vegi-Phase dabei belassen?
Beste Grüße

Zitat von dieGrueneGans

lösch die bilder im post. kannst/klappt das nicht erstatte selbstanzeige bei der motzeration,damit einer vom mod-team das macht.Bei deiner Obstschale weiss ich nicht sicher.
allg Darauf achten das vor dem knipsen STANDORTINFO aus ist. klappt meistens in dem du vorübergehend FLUG drückst, zumindest bei Androiden.
ist en größeres MFH, mach dir net so en kopp drum. kritisch wirdst imho wenn mal eindeutig zu einem EFH oder zu einem Spot in freier Natur ist.

Danke für den Hinweis. Ich versuche die Fotos zu löschen. Bin zwar nicht paranoid, aber einfach sollte es denen dennoch nicht machen.

Zitat von Wulfman77

in diesem Fall, solltest du die max. Spannung auf ca. 22 V einstellen

ok danke. Und Strom kann ich ganz nach rechts (auf min.) drehen?
Brauche noch Messgeräte, hab hier iwo gelesen das du diesen Multimeter ( Digital LCD Multimeter XL830L Voltmeter DC AC Amperemeter Messgerät Tester DE | eBay ) empfiehlst. Den würde ich holen. Bräuchte aber noch ein, wenn möglich, günstiges Messgerät womit ich Lux und eventuell noch PAR/PPF/PPFD messen kann. Kannst Du mir da was empfehlen?

Zitat von Wulfman77

je nachde, welche LED Streifen du jetzt verwendet hast, sollte die Spannung auf die max. Betriebsspannung der Streifen eingestellt werden
also z.B. bei den Stripes von LEDTech auf max. ca. 20 V

ich habe 3x LT-Q562A in 5000K ( samsung-electronics ) und 2x LT-Q562A in 3500K ( samsung-electronics )

--------------- 11. Juli 2019, 19:01 ---------------

Zitat von Wulfman77

je nachde, welche LED Streifen du jetzt verwendet hast, sollte die Spannung auf die max. Betriebsspannung der Streifen eingestellt werden
also z.B. bei den Stripes von LEDTech auf max. ca. 20 V

ich habe 3x LT-Q562A in 5000K ( samsung-electronics ) und 2x LT-Q562A in 3500K ( samsung-electronics )

--------------- 11. Juli 2019, 19:04 ---------------

Zitat von Wulfman77

je nachde, welche LED Streifen du jetzt verwendet hast, sollte die Spannung auf die max. Betriebsspannung der Streifen eingestellt werden
also z.B. bei den Stripes von LEDTech auf max. ca. 20 V

ich habe die Samsung Q-Series 56cm (LT-Q562A) von Arrow.de...Input 21,9V.
3x LT-Q562A in 5000K und 2x LT-Q562A in 3500K

Zitat von Wulfman77

Welche KSQ hast du denn jetzt genommen ???
Du hast die Sripes ja in Reihe geschaltet, dann bräuchtest du eine KSQ mit > 120V
Solltest du die 24V KSQ nutzen musst ud die Stripe parall verschalten

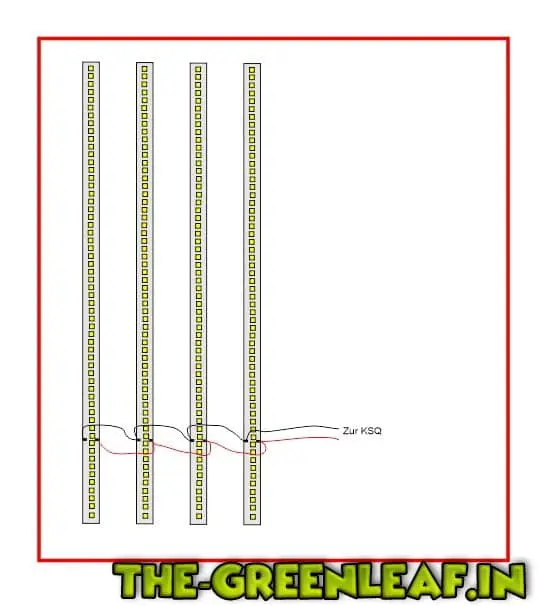

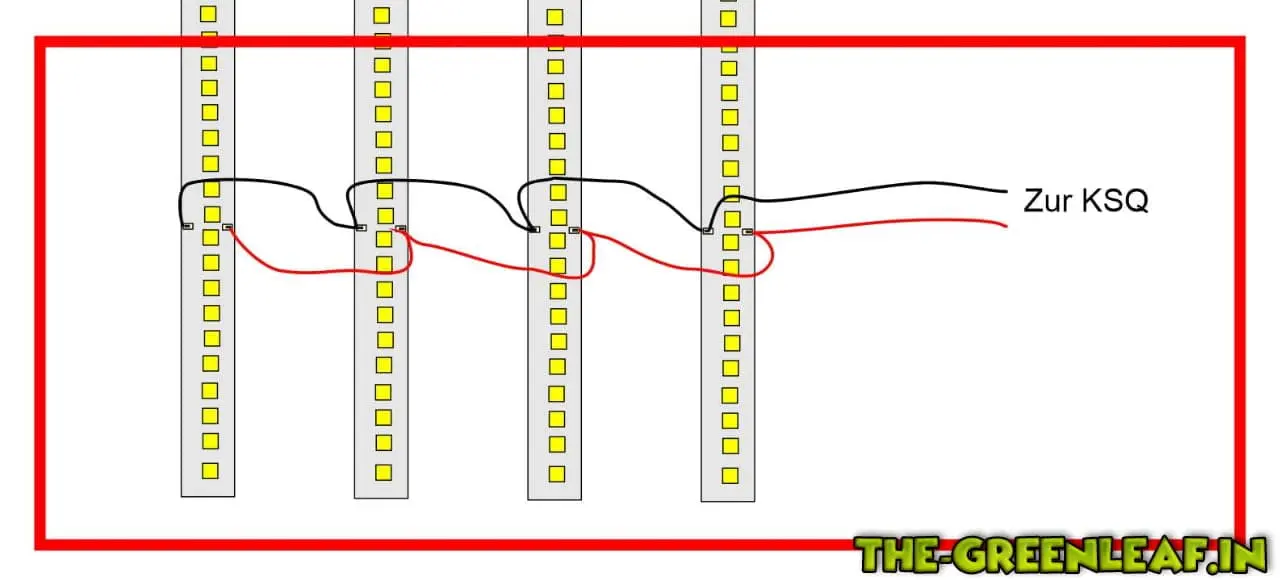

Paralell >>

Ich habe als KSQ den HLG-60H-24A.
ok, ich schalte die Stripes dann parallel, danke.
Sollte ich den internen Poti für Spannung nach ganz rechts (auf max.) drehen und den Poti für Strom nach ganz links (auf min.) drehen?

--------------- 11. Juli 2019, 18:48 ---------------

Zitat von dieGrueneGans

ärgerlich, hab nicht darauf geachtet. Danke für den Hinweis. Wie kann ich das bei den eingestellten und zukünftigen Bildern ändern?

Zitat von Ganjaland

ok, ich tausche die Variante B gegen Variante A aus. Mit den Proflen hätte ich lieber mal vorher gefragt Aber halb so wild, ich baue es dann mit 30x20x30 in 2 oder mehr Stärke. Ich melde mich dann nochmal, wenn der Treiber da ist und das neue Panel steht. Danke nochmal für die Erklärungen.

Hi @Wulfman77 ...hab mir jetzt die Kühlkörper von Fischer Elektronik besorgt, Aluprofile bei Gemmel Metalle käme fast auf das selbe hinaus, die Fischer-KK sehen auch geiler aus. Der Treiber in A-Version, starres 0,75mm Kabel ist auch mittlerweile da. Wäre der Anschluss wie auf dem Foto richtig? (the-greenleaf.in/cms/attachment/118131/the-greenleaf.in/cms/attachment/118130/the-greenleaf.in/cms/attachment/118129/the-greenleaf.in/cms/attachment/118126/the-greenleaf.in/cms/attachment/118128/the-greenleaf.in/cms/attachment/118127/Stripes sind noch nicht verklebt und die Kabel sind noch nicht gesteckt, wollte vorher zeigen bevor ich loslege )

Zitat von Wulfman77

Da die W#rmeleitfähigkeit von diesen (Weisblech-) Profilen wesentlich schlechter als bei Aluprofilen ist, kann die Abwärme der Stripes,
leider nicht optimal abgeleitet werden und es besteht Gefhar der Überhizung
Du solltest am besten Aluprofile (min 30x20(30 mm) mit min 2mm Wandstärke verwenden

Das HLG umzutauschen ist ein guter Entschluß denn wenn du die Spannung nicht auf die max. Betriebsspannung der Stripes einstellen kannst,
und ein oder mehrere Stripes fallen mal aus, könnte der Strom über den Grenzwert steigen und das gesamte Panel killen

ok, ich tausche die Variante B gegen Variante A aus. Mit den Proflen hätte ich lieber mal vorher gefragt Aber halb so wild, ich baue es dann mit 30x20x30 in 2 oder mehr Stärke. Ich melde mich dann nochmal, wenn der Treiber da ist und das neue Panel steht. Danke nochmal für die Erklärungen.

Zitat von Wulfman77

Die B-Typen der HLG´s bieten leider keine Option zum regeln der Spannung, sonder haben nur eine Stromregelung (Dimfunktion) und hat somit einen
entschdenten Nachteil bei dem Betrieb von Stripes
Welche Profile hast du denn für den Raahmen verwndet ??? schaut auf den Bilder aus, als ob es sich um dünne Zinkblechprofile handelt
und das wäre leider nur sehr bedingt nutzbar

Ok, dann schick ich den Treiber in B-variante zurück und lasse mir eins in A-Variante zukommen?
Ja, das sind die UD-Wandanschluss-Schienen vom Trockenbau, verzinkt, glaube 0,6mm stark, bin davon ausgegangen, das die reichen würden. Wenn die nicht geeignet sind, kann ich auch Alu U-Schienen nehmen, wenn es sein muss, daran soll es nicht scheitern.

Zitat von sneedlewoods

Was für Spannungsregler? Die Spannung regelt doch das NT.
Oder meinst Du Vorwiderstände zur Strombegrenzung?

Das linke Kabel am Treiber geht zum Anschlusskabel.
Das Kabel rechts unten am Treiber ist für den Poti.
Was wird ans Kabel rechts oben am Treiber angeschlossen? Ich dachte da kommt was angeschlossen, was zum runter hochregeln der Spannung dient. Wenn es nicht nötig ist, kommt Wago-/ Lüsterklemme ran und gut ist oder bring ich da was durcheinander?

Zitat von sneedlewoods

Als Poti würde ich entweder den oder den nehmen - je nach Budget. Die sind nämlich schon vorverkabelt, so dass man nix mehr dran löten muss. Wenn Dir das nix ausmacht, kannste natürlich auch einen von Conrad bestellen, dann muss es aber ein linearer 100k Poti sein.

Hi @sneedlewoods ...danke für den Tip. Vorverkabelt gefällt mir richtig gut, da ich löten lieber vermeiden würde, da selbst nie gelötet, solte an sich auch nicht das grosse Problem darstellen, aber wenn ich es mir sparen kann, dann eher vorverkabelt. Ich würde mir den günstigeren holen, da ich eh nicht oft daran hin und her drehen werde.1x runtergedimmt und gut ist.
Ich wollte bei Conrad in der Filiale einkaufen, da ich heute eh auch zum Bauhaus muss, was neben an ist. Ich frag mal bei Conrad vor Ort nochmal nach, ob die auch so ein vorverkabeltes Set da haben, sonst bestelle ich es bei pro-emit.
Hast Du ne idee, was ich als Spannungsregler oder so ähnlich nehmen sollte für den V- V+ Anschluss?

Zitat von Wulfman77

Falls du nichts findest, melde ich einfach nochmal, wenn du alles da hast, dann kann ich dir einen Verdrahtungsplan usw. erstellen

Mach ich, Bester Mann!

--------------- 5. Juli 2019, 11:08 ---------------

Zitat von Wulfman77

Falls du nichts findest, melde ich einfach nochmal, wenn du alles da hast, dann kann ich dir einen Verdrahtungsplan usw. erstellen

Hi @Wulfman77 ...heute sind nach 7 Tagen die Stripes und der Treiber angekommen. Den Rahmen/Panel habe ich schon fertiggebaut und mit Sticky Tape innen und außen beklebt, Kette und Karabiner dran, hält gut. Da ich den Treiber in der B-Version erhalten habe, wollte ich jetzt noch einen Poti bei Conrad holen. Welchen sollte ich für meinen Treiber bzw. Panel holen. Hab Irgendwo gelesen, das es Mono, linear, 100 K, 10 Ohm sein sollte, kann mich auch irren, da ich mich damit nicht wirklich auskenne.
Und was brauche ich für einen Regler für die Spannungsregelung (V- V+), dieses würde ich auch gleich bei Conrad holen?
Sollte ich für die Verkabelung der Stripes untereinander und allgemein für das ganze Panel starres 0,75 Kupferdraht nehmen oder geht es auch mit 0,75 Doppelitze, wobei mit Doppellitze bestimmt auch ein Draht für die Erdung benötigt wird.

Zitat von Wulfman77

passt so am besten

Sehr gut, dann bestell gleich mal bei Arrow die 5 Stripes & den Treiber.
Morgen UD Schiene besorgen, zuschneiden & zusammenschrauben, Deckenhaken, Karabiner, Kette, Netzkabel, Doppelliitze 0,75mm, Wagoklemmen, Sticky Tape besorgen und auf Stripes & Treiber warten.
Noch was vergessen?
Gibt es hier einen Bild/Link/Thread wie ich alles miteinander anschliesse/schalte?
1000 Dank an Dich @Wulfman77, wirklich, Deine Tips waren sehr sehr hilfreich.

Zitat von Wulfman77

Kein Problem , das reicht auch noch für 6- 7

Falls du dich fragst, weshalb diese Konstellation 3 > 2 (5000 >3500K) hier eine kurze Erklärung dazu:

Der etwas höhere Blauanteil der 5000K fördert die Keimung, Wurzelbildung und führt zu einem gedrungenen Wachstum,
(buschigerer Wuchs). Führt aber auch gleichzeitig zu einem etwas lansamerem Höhenwachstum.

Der höhere Rotanteil der 3500K widerum gleicht diesen Effekt wieder aus und führt somit zu einem verbesserten höhenwachstum

Alles anzeigen

Das hab ich mir schon gedacht, jetzt weiß ich es genau. Find ich ne gute Mischung. Danke dafür!
Ich würde am Rahmen folgendermaßen anbringen: 5000 - 3500 - 5000 - 3500 - 5000 oder lieber die 3500er nach aussen und die 5000er in die Mitte?

Zitat von Wulfman77

Das Spektrum der 5000K geht noch weit genug in den nötigen Blau > UV bereich rein, so dass das auch noch gut funktioniert

In diesem Fall würde ich halt 2 x 5000 + 2x 3500K nehmen
4 Stipes reichen locker für deine Fläche aus wenn du unbedingt mehr einsetzten möchtest,
dann solltest du 3x 5000 + 2x 3500K verwenden dann genügen aber auch schon 350 -400mA

ok perfekt! 1000 Dank!
...würde der genannte HLG-60H-24 denn auch 5 Stripes bewältigen können?
...die 5000er aussen, innen, oder einzeln abwechselnd mit den 3500ern am Alurahmen anbringen?

Zitat von Wulfman77

Ich würde dir ,für die vorgrgebene Fläche, 4 dieser Stripes ( 2x 6500 + 2x 3500-4000K ) vorschlagen,
Betrieben an einem HLG-60h-24 Damit hättest du ein nehzuu optimale (Vegi.) Ausleuchtung

Vielen Dank.
Leider gibt es die LT-Q562A nicht in 6500K, nur 3000, 3500, 4000, 5000K. (Unter show more specs: Q Series | SAMSUNG LED | Samsung LED Global Website )
Wie gesagt, soll nur eine reine Wachstumsbox mit 4 Pflanzen sein, wo sie 3-4 Wochen bleiben und zur Blüte in den Blüteschrank 12/12 unter die Sanlight q6w kommen. Welche oder welchen Mix nun nehmen? 4x4000K? 2x5000+2x3500?

Zitat von Wulfman77

Prinzipiell ist es immer besser /effektiver, mehr Module mit geringerer Bestromung zu verwenden Das verringert die Wärmeentwicklung , verbessert die Effektivität und wirkt sich deutlich auf die Lebensdauer aus,
mal ganz davon abgesehen, dass sich der Kühlungsaufwand damit auch noch reduziert

Danke für Deine Antwort. Wieviele LT-Q562A Stripes wären denn für meine Fläche von B 46,2 x T 56,5 optimal/effizient bei einer 450ma Bestromung und welchen Treiber könnte ich dafür nehmen? Der MW LCM-60 wäre dann zu klein oder?

@Hausky .. die 3000K brauche ich erstmal nicht, da schon ein Blüteschrank mit der q6w besteht. 5000K für die Anzucht war mir iwo klar, ich hätte aber gedacht, das 4000K für die Vegi ausgerichtet wäre, aber nun gut, wie gesagt, lasse mich gerne eines besseren belehren. Nehme dann die von Dir empfohlen Temperaturen für die jeweiligen Abteile (5000K Anzucht, 3500K für Vegi & Muttis) in meine Planung auf. Und mit den dimmbaren KSQ ist auch besser, dann kann ich die einzelnen Panele voll (also je 4 Stripes, statt z.B. nur 2 bei der Anzucht) belegen, falls es mal nicht vollflächig mit Stecklingen oder Muttis gefüllt ist, dimme ich es auf die Hälfte runter oder so, wenn das geht. Danke auf jeden Fall für Deine Tips.

@sneedlewoods...ich weiß, ist zwar etwas aufwändiger, dafür macht man es nur einmal und ist unabhängiger von Samen und spart insgesamt Zeit beim Growen. Das handwerkliche macht mir nichts aus, wenn das Ergebnis stimmt.
Ich weiß zwar nicht was ein Inline Filter ist, mein Plan/Gedanke war es mit den 12cm aktiven Pc-Lüfter Zuluft etwas Frischluft in die Abteile zu führen und leichte Luftzirkulation in den Abteilen zu schaffen und die Abluft von den einzelnen Abteilen über Flansche und 80mm Aluflexschläuche hoch und seitlich durch den Blüteschrank zum AKF geführt. Sprich, oben links im Blüteschrank, wo sich der AKF befindet, wären 3x 80mm-Flansche, die von den 3 Abteilen kommen. Der 3-Abteile-Schrank ist direkt neben dem Blüteschrank. Die Schläuche sind 1,5m, 0,5m lang, wobei ich überlege, statt 3 Schläuchen und 3 Flanschen nur 2 zu nehmen und in den kurzen 0,5m Schlauch paar Löcher reinmachen, dann könnte der Schlauch auch die minimale Abluft im Anzucht-Abteil (steht MGH drin) gleich mitziehen. So ist der Plan zumindest, mal sehen ob es so klappt. Der S&P TD350-125 (mit Stufentrafo) sollte das doch schaffen können, die zusätzliche der Abluft der 3 Abteile mitzusaugen oder was meinst Du? Ich weiß nicht ob ich es einigermaßen verständlich beschreiben konnte, wie das mit der Abluft der Abteile funktionieren soll, sonst kann ich Fotos machen, wenn der Schrank fertig ist, warte noch auf paar Teile.
