Beiträge von Wulfman77

Zitat von IstWurst87

Könntest du das kurz begründen. Danke im Vorraus

Das ist dadurch zu begründen, dass der PAR Wert, bei diesen COBs, deutlich geringer ausfällt im Vergleich zu anderen COBs gleicher Leistung

Zitat von Wulfman77

(rechnerischcer Wert auf die ANzahl der COBs bezogen)

Zitat von Walderhans

Sharp selber beschreibt die LED mit 2450 Lumen bei 25W. Das sind 98 Lumen / Watt

wie geschrieben theoretischer Wert als Summe der angegbenen max. Einzelwerte bei max. möglicher Leistung von 25x25 W = 625W
und das ergiebt nun mal 25 x 2450 = 61.250 Lumen
Meine Leistungsangabe mit - 400W bezog sich nur auf meine Auslegung des Panels und nicht auf den max. Wert

Unabhängig davon, dass der Lumenwert für unsere Zwecke eh nur zweitrangig ist,

Für jeden, der mit elektronik bzw auch nur mit LEDs experimetieren möchtes ist ein Lab-Net a.j.F sinnvoll und auch empfehlenswert
Dann allerdings , zumindest, wenn man mit COBs arbeitet, solltes es besser von 0 ... 50V u min. - 2A regelbar sein

Aber, nur um die paar Lüfter zu versorgen ist ein Lab-NT wohl etwas übertrieben mal ganz davon abgesehen i.d.R. auch etwas zu groß und zu teuer

Ich selbst verwende ein kleines 12V/2A NT und eine Temperaturabhängige Lüfterregeleung

Zitat von Mijil

auch wenn ich von 230V für mich empirisch gesehen keine Lebensgefahr ausgehen sehe

Sorry, aber mit dieser Einstellung solltest du besser keine, netzbetriebenen DIY Projekte aufbauen
Alle Spannungen > 65 V / 50mA können bereits lebensbedrohlich sein und 230V führen Stromschläge in > 80% der Fälle zu Lebensbedrohlichen Situationen

Also Bitte den Umgang mit Netzspannungen nicht verharmlosen !!!

Je dicker die Basisplatte ist,desto länger speichert sie die Wärmeenergie was
bei aktiver Kühlung nicht nötig ist und das Gewicht nur unnötig erhöht.
Prinzipiell würde auch eine 1 mm Platte ausreichen,aber die hätte ,bei dieser Größe,
nicht genügend Stabilität .
Man könnte zwar,bei den multicobpanels auch noch Linsen verwenden , würde aber
keine nennenswerte Verbesserung bringen,da hierdurch lediglich eine stärkere Bündellung
Erreicht würde.

Für die Vegi auf einer Fläche von 60x60 - 80x80cm gibt es einige, preisgünstige Lösungen
Die günstigste wären 4 - 5 Module mit HV- COBs a´ 20(30)W bzw. eine Aluplatte 50x50 cm bestückt mit 4(5) HV-COBs
Alternativ , mit verbesserter Flächenausleuchtung eine Aluplatte betückt z.B. mit 9 x CXA1520 (= ca.150W) oder
für noch bessere Flächenabdeckung, 16 x CXA2011 ( ca. 160W)

In beiden Fällen könnte man mit einer KSQ HLG-185h-C500 aukommen u. könnte dann die Leistung zwischen etwa 80 - max. W einstellen

Für die Blüte giebt es auch diverse Möglichkeiten, aber da solltest du ev. erstmal den nächsten Test abwarten
ansonsten, sofern die Kosten nicht so wichtig sind kann ich dir auch, kurzfristig, noch was für die Blüte zusammenstellen

Wenn du ganz sicher bist, dass es sich bei dem Material nur um Weed handelte ist davon auszugehen, dass es am Nikotin lag
Für einen Nichtnikotinraucher kann es durchaus zu den genannten Auswirkungen kommen, Niktotin ist nun mal ein Nervengift
und eine ungeübte Lunge kann das halt nicht verarbeiten

Ähnliche Auswirkungen habe ich allerdings auch schon bei Leuten erlebt, die s.g. " legal highs" geraucht hatten

Ich weis nicht wo dein Problem liegt die Stripes sind doch ganz einfach zu verlöten

Den Bildern nach zu urteilen habdelt es sich um Standart wasser geschützte Stripes um eine Schnittstelle wieder zu verlöten muss
man lediglich die Silikonschicht, an den Konatktstellen, etwa 4 - 6 mm, am einfachsten mit einem scharfen Messer(Skalpell),
vorsichtig entfernen und schon kann man die Trennstelle neu verlöten, bzw. ev. Brückenkabel anlöten

IR -LEDs machen eigentlich keinen Sinn .
Da es sich bei IR Strahlung um eine Wärmestrahlung handelt erzeugen die COBs ,
bereits durch die Verlustwärme genügend davon

Ein zusätzlicher Rotanteil mit einer Wellenlänge zwischen 630 - 680 nm hingegen
kann die Budproduktion deutlich verbessern

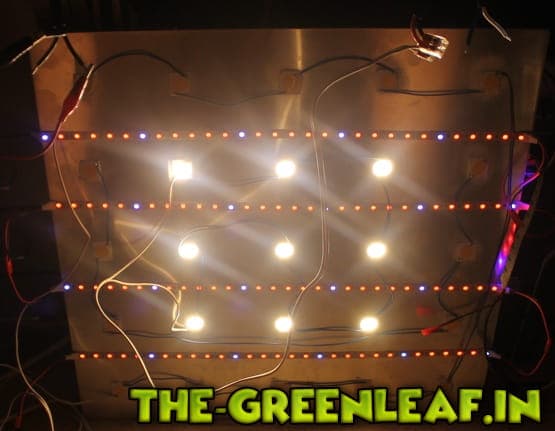

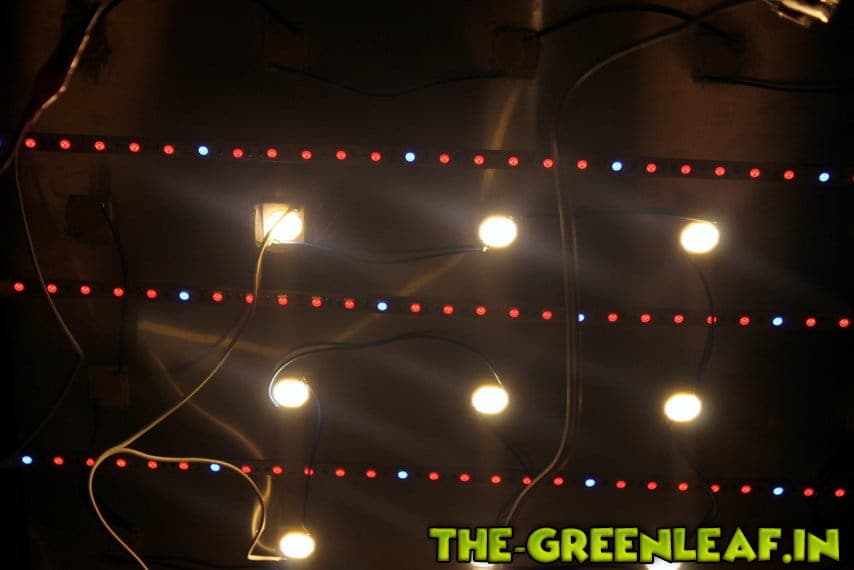

Da die KSQ´s heute leider immer noch nicht gekommen sind und ich gerade nichts anderes zu tun hatte, hab ich schon mal Testweise
die zusätzichen LED Stripes zur Spektralunterstützung aufgeklebt
Diese werden, im Betrieb, dann über die MC Timer Steuerung in zyglisch zugeschaltet um den , bei Sonnen Auf- bzw. Untergang höheren Rotanteil
in Tageslicht zu simulieren
Die Stripes haben zwar nur eine max. Leistung von insgesamt ca. 40W bringen aber, in der aktuellen Konstellation mit nur 9 COBs,
nochmals einen Anstieg des PAR Wertes von ca. 10%

Zitat von GreenHornet80

Also wie kommst du auf die 3A steht leider nix bei den Daten mmhhh

Manchmal ist es nicht verkehert in de Schule mal aufzupassen
3 A(mpere) = 3000mA (milliampere)

Zitat von GreenHornet80

Weis nur nicht was für ein Netzteil für alle zusammen oder muss man jeweils eins?

Das hab ich dir doch schon mehrfach erklärt
Paralell >> einfach den Strom der einzelnen COBs addieren, hast du den benötigten Gesamtstrom
Seriell >> Spannung der einzelnen COBs addieren , hast du die nötige Gesamtspannung

Beispiel 1 : 4 COBs paralell je 3 A = benötigtes NT 4x3 = 12 A x 35V = 420W
Beispiel 2 : 4 COBs seriell je 35 V = benötigte KSQ min. 140V x 3 A = 420W

Wenn du 100W mit einer COB erreichen möchtest, musst du eine mi. 150 besser 200W COB verwenden
Wenn du die genannten COBs mit dem max. Strom (3 A) befeuerst solltest du gleich zu siner Wasser oder besser Stickstoffkühlung verwenden

Zitat von GreenHornet80

Also würde so eins hier reichen für alle 5 COBS?

Definitiv NEIN Bei dem Teil handelt es sich um eine KSQ ,nicht um ein NT mit einem cc con 1050mA also max. ca. 35W

Langsam fühle ich mich zurückgesetzt in meine alte Lehrwerstatt wo ich die Lehrlicnge des 1.) Lehrjahres ausgebildet hab, bei solchen Fragen

Zitat von GreenHornet80

Was muss ich tun um auf einer 600w zu kommen?

Was willst du mit 600W Anfangen ???

Zitat von GreenHornet80

Muss man da ein Meanwell Treiber vor ballern?

Wenn Meanwell dann nur ein normales NT mit 12 - 33 V
Ansonsten geht selbstverständlich jedes NT mit einem output zwichen 10 - 33V
beides natürlich mit entsprechender Leistung

Zitat von GreenHornet80

Wieviele wären gut um eine komplette Ausleuchtung zu haben? 20st oder mehr?

Ausreichend für 80x80cm wären hier beim Betrieb mit 700mA (HLG-240h-C700) bereits 9 Stück entsprechend einer Gsamtleitung von ca. 233 W/eff
optimal wären 4x4 = 16 Stück an 500mA(2x HLG185h-C500) entsprechend ca. 296 W

Das ganze jeweiil auf einer Aluplatte von 50x50 - 70x70cm mit 2 - 3mm Stärke

Sorry, @Karler aber was soll dieser Scheiss , das hat mit dem Thema nichts zu tun also lass das Bitte und bleib sachlich

Zitat von IstWurst87

Welche Basisplatte hast du den und für welche KSQ hast du dich entschieden ?

Die Basisplatte ist eine 2mm Aluplatte mit 50x50cm
Was die Kühlung anbelangt bin ich noch am expeimentieren , in ersten Tests ohne optionale Kühlung (mit nur den 9 COBs in der Mitte bei 180W) lag die Temperatur bei ca. 52 - 55 Grad,
was ja durchaus noch im Rahmen liegen würde Allerdings dürfte die Temp im Vollbetrieb (460W) deutlich nach oben gehen
Also hab ich zunächst mal, testweise einfach einen 80er PC-Lüfter auf die Mitte der Platte blasen lassen und konnte damit die Temp um > 15Grad senken.
Danach zu Urteile, gehe ich davon aus, dass der Einsatz von 2(4) 120er PC Lüftern auf der Oberseite der Platte höchst wahrscheinlich ausreichen u. gar keine optionalen KKs mehr notwendig sein sollten

Falls doch habe ich z.B. noch solche KKs bestellt >> 223082813269?hash=item33f0c59755:g:idUAAOSwjZVayeKi

Ich verwende 2 x HLG-185h-C500 (b) + 2 Kleine KSQ´s mit 125V 0.5 A die ich noch herumliegen hatte
Ein HLG C500 reicht für max. 11 COBs.
Zum Ausgleichen der Lichtverteilung werden die 9 COBs im Zentrum und der Aussenring mit je einer KSQ angesteuert
für deine 120er Box würde ich eine ALuplatte von ca. 100 x 100cm( 2 - 3 mm) nehmen und mit etwa 33 COBs bestücken,
dann könntest du mit 3 HLG´s optimal auskommen und hättest eine Einstellbare Leistung von ca. 180 - 580W
Für die Kühlung bin ich noch am testen, sollte aber bis nächste Woche geklärt sein

würde selbstverständlich auch gehen, erfordert allerdings einen deutlich höheren Verdrahtungsaufwand

Nachdem ich heute noch ein paar Tests zum Temperaturverhalten durchgeführt hab, habe ich gleich mal noch einen Schwung COBs bestellt
Nun kann ich, mit ruhigem Gewissen , die genauen Typen die hier zum Einsatz kommen veröffentlichen

Für dieses Panel wurden COBs 25W Meg Zenigata 3000K von SHARP verwendet. Preis 1,13€ /Stck
" SHARP High Power LEDs - White 25W Meg Zenigata 3000K 2450LM 83CRI 37V 1 Stück | eBay "

Wer meint , unbedingt noch mehr Power zu benötigen oder falls diese mal wieder ausverkauft sein sollten kann auch auf diese >> SHARP MEGA ZENIGATA LED warm weiß 3000K 3150lm CRI80 700mA 25W 1 Stück | eBay zurückgreifen

Die sind zwar min. teurer haben aber auch einen deutlich höheren Lumenwert (fallls man das möchte)

Meines Erschtens ist die GC-4 ein Konstruktionsfehler durch die 4 verschiednen getrennte Teile hat man nur eine sehr geringe Ausleuchtfläche für jedes Spektrum
und selbt im Vollbetrieb ergiebt sich so nur ein sehr eingeschrängte Gesamtspektrum
Mit einer billigen 6000K Lampe kannst du mehr erreichen als mit diesem Panel
