Hülfää! Strom- Spannungsmessung an KSQ - Meanwell HLG-320H-42A

Sorry Leute, ich raffe es einfach nicht...

Ich habe mir das Zeus 308 XT nebst Meanwell HLG-320H-42A (Datenblatt) zugelegt. Das letzte Mal, daß ich mich mit Elektronik beschäftigt habe war in der Schule und das ist schon Ewigkeiten her.

Es wird Zeit meine Sämlinge in die Box zu packen und bekomme es partout nicht gebacken irgend einen Wert auf meinem (mittlerweile zweiten, da ich den ersten innerhalb eines Augenblickes geschrottet habe) Multimeter abzulesen. Spannung scheint noch irgendwie zu funktionieren obwohl auch hier die Messwerte mit jeder Messung variieren. Ich verändere nichts an den Reglern und trotzdem... ach einfach alles Mist!

Bei der Stromstärke messen hört es dann ganz bei mir auf, weiß einfach nicht wo ich die Messspitzen ansetzen soll. Ich habe gelesen, daß "-" nach dem Stromabnehmer angelegt werden muss. Aber wo genau?

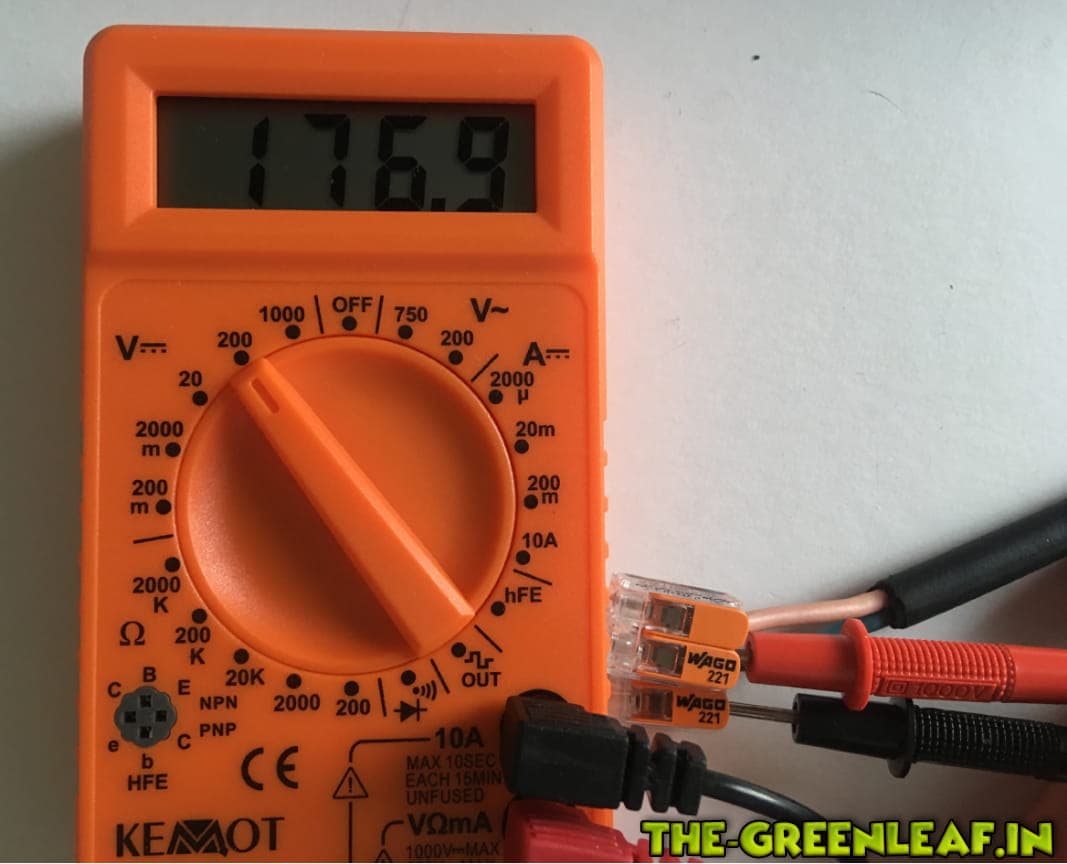

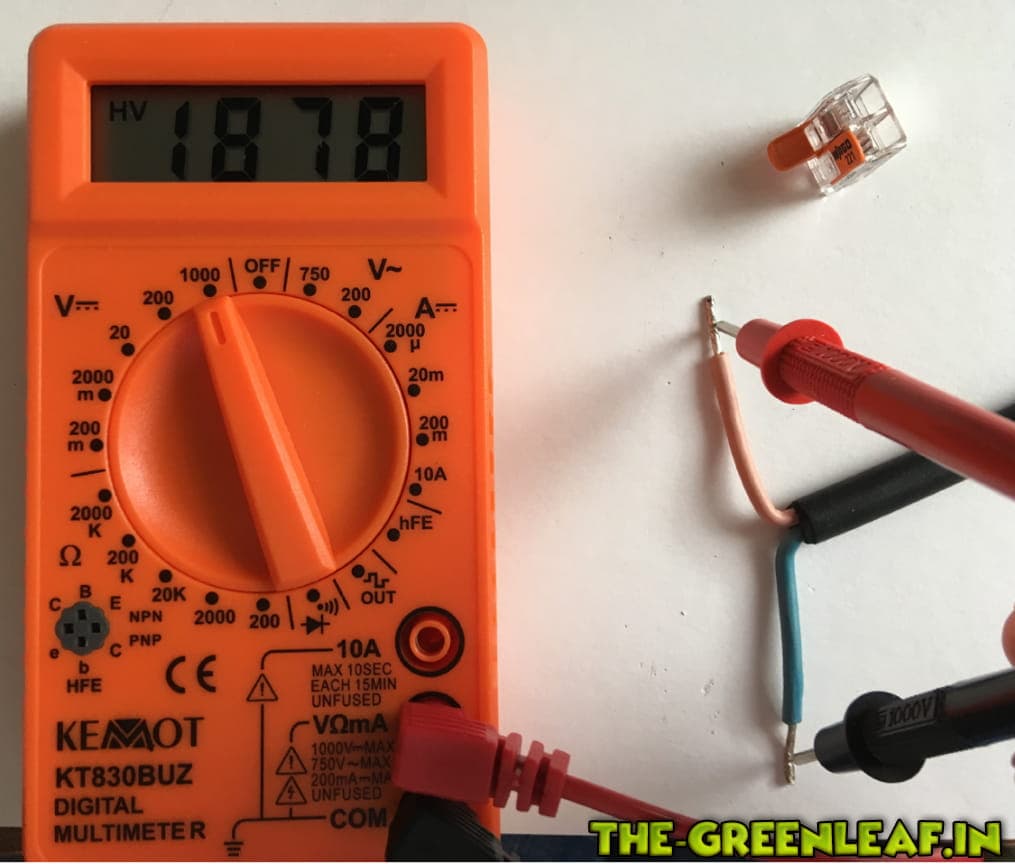

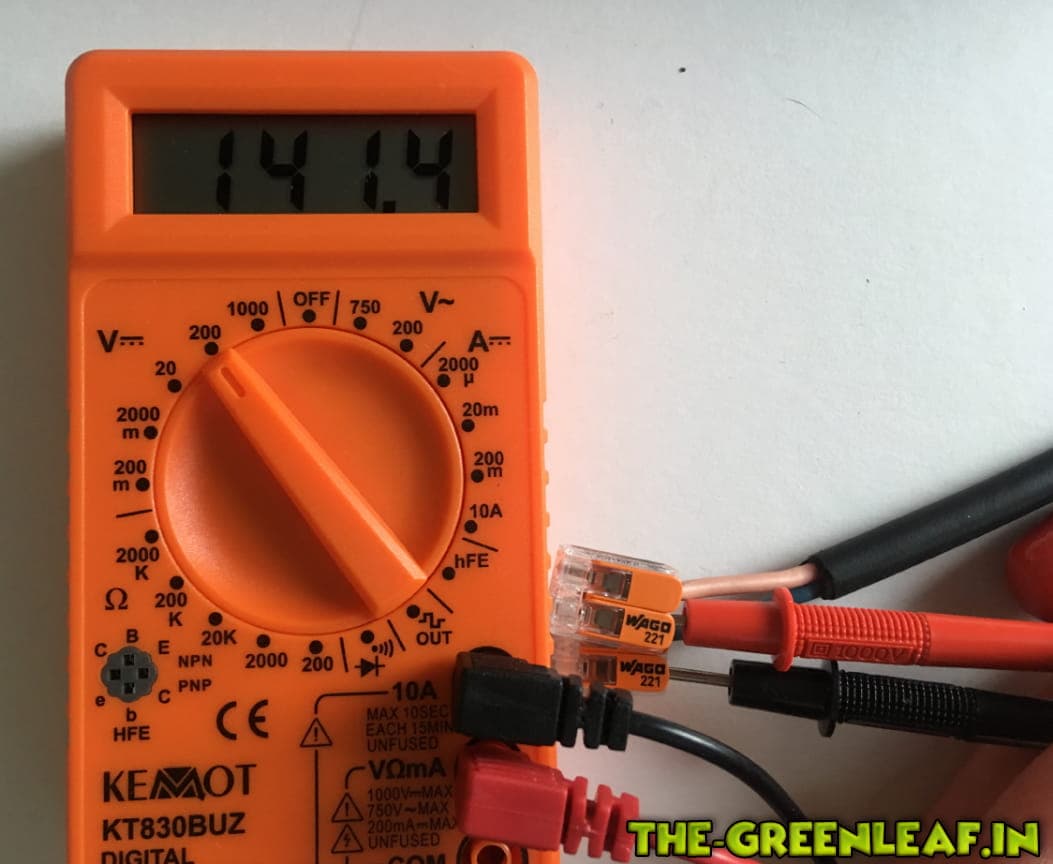

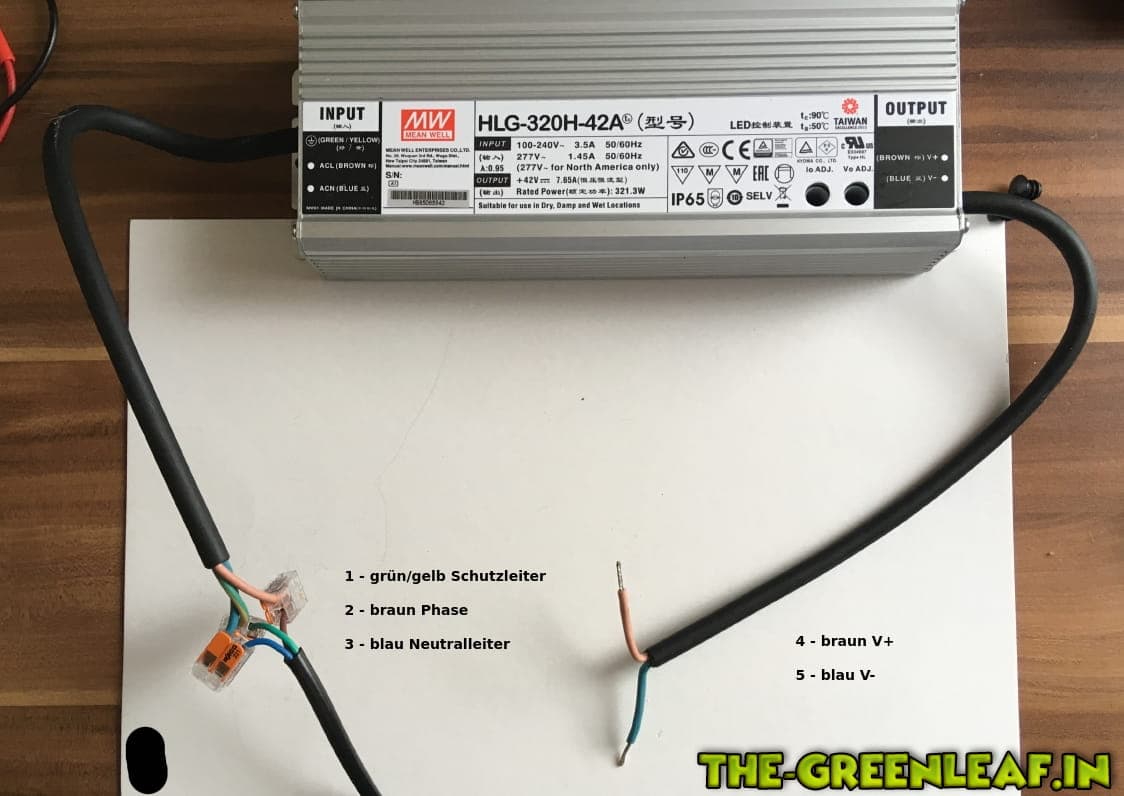

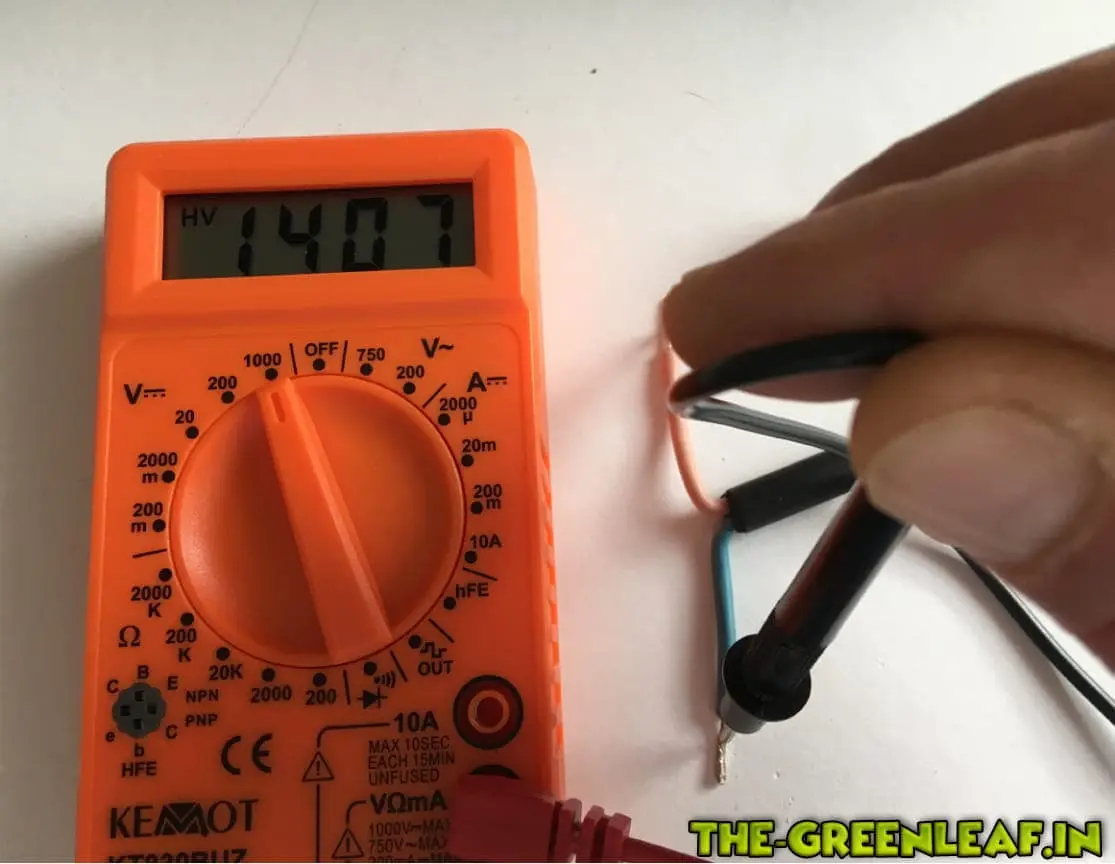

Am besten ich poste ein paar Aufnahmen die ich gemacht habe. Die ersten vier sind von meinen Spannungsmessung(sversuchen) und das letzte ist ein Bild der KSQ bei dem ich das Gekabels nummeriert habe. Die niederen Werte auf dem Display sind jeweils die Werte die ich auf der niedrigsten Stufe des Volt Reglers (Vo ADJ.) "gemessen" habe und die höheren Werte habe ich jeweils gemessen auf der höchsten Stufe. Den Regler für die Stromstärke (Io ADJ) habe ich stets ganz auf Minimal gelassen.

Ich wäre unendlich Dankbar wenn sich jemand die Mühe machen könnte und mir den Scheiß erklären würde!
Ja, ich bin frustriert...

peace
Schmodder

Zitat von BioKnolle

Zur Strommessung musst du das Messgerät in Reihe zu deinem Verbraucher Klemmen und die Messstrippen dem entsprechend an deinem Multimeter stecken.

Dementsprechend bedeutet der rote Stecker oben und der schwarze unten. Der gesamte Strom der Lampe fließt dann durch das Messgerät. Nur so kann man das messen.

Danke, daß du dich einem Unwissendem annimmst!

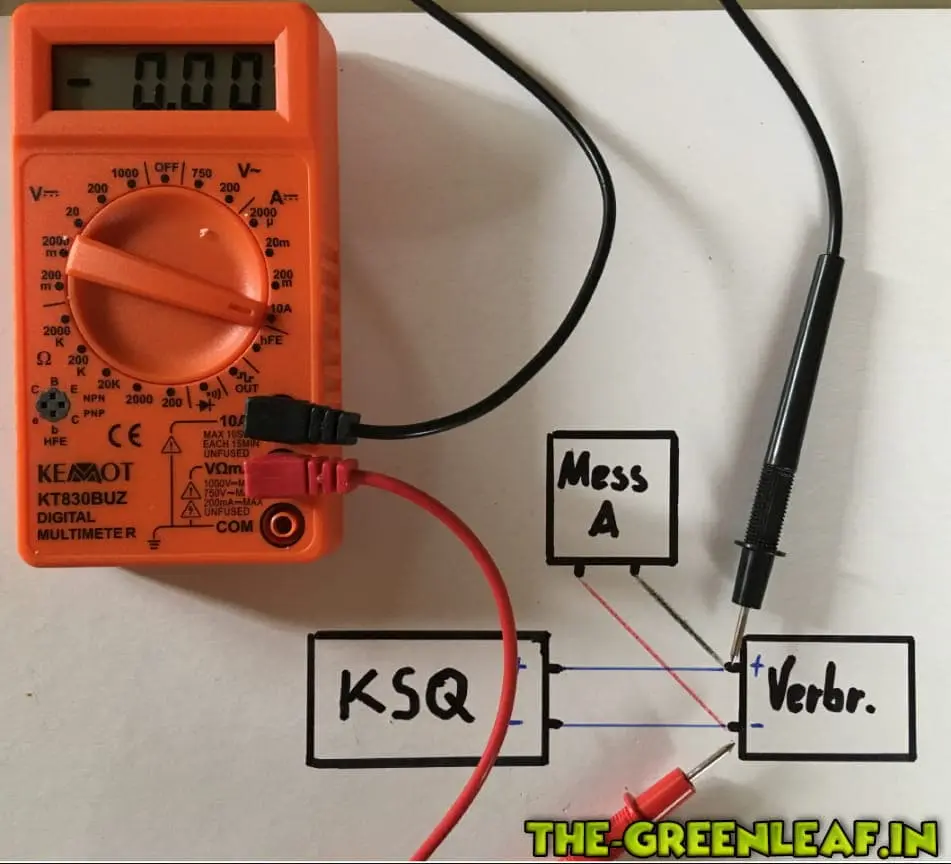

Ist das so richtig?:

Zitat von BioKnolle

Genau @Karler in Reihe.

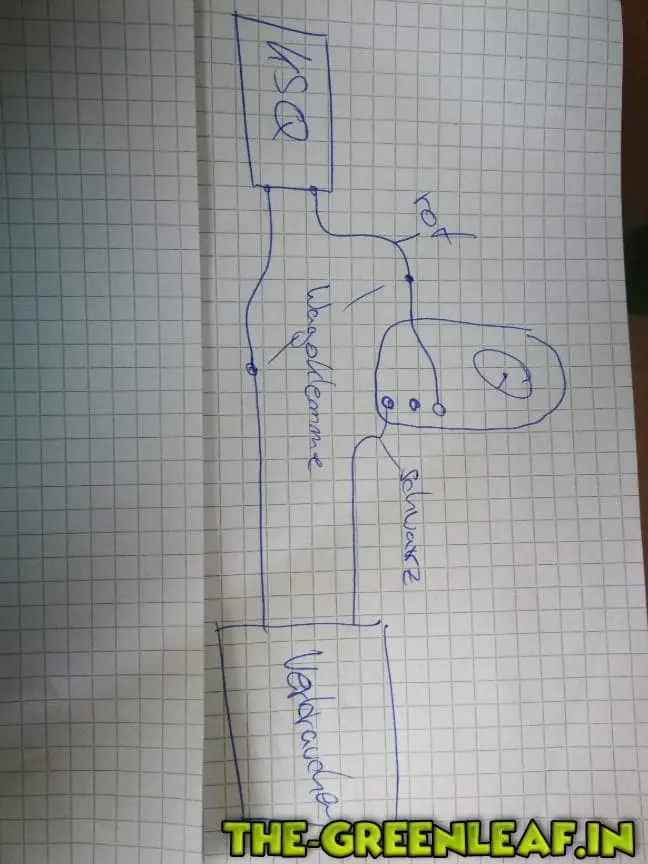

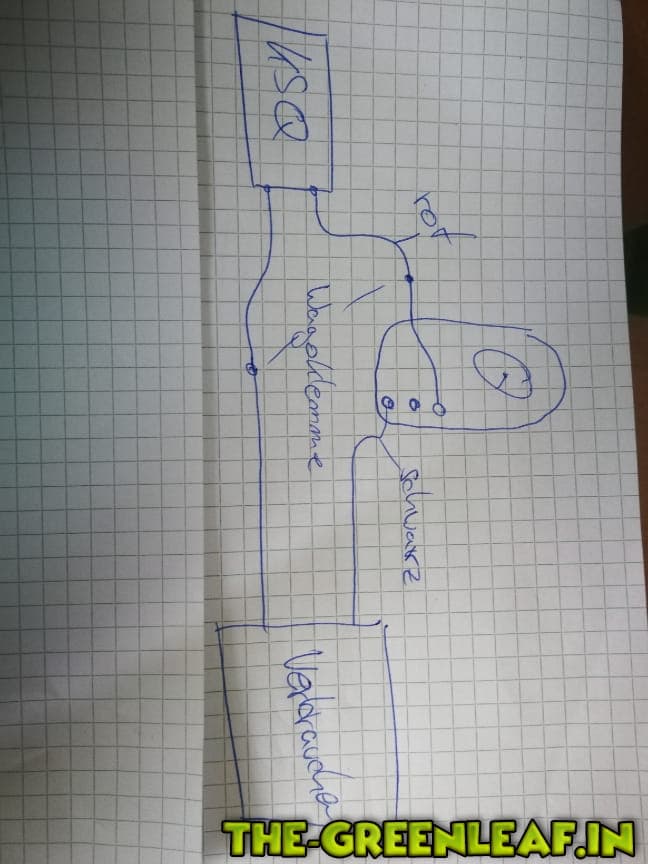

Moment ich male auch eben was

edith: ich seh gerade das könnte täuschen das rot auf schwarz geht. Du musst natürlich schon rot oder schwarz durchs Messgerät schleifen. Ist egal welchen du da nimmst.

Ist jetzt keine technische Zeichnung aber das sollte so klappen :thumbsup:

Pass nur bitte auf, die Messung ist nicht ungefährlich. Mach das bitte nie mit der anderen Seite deiner KSQ. Da besteht Lebensgefahr

Mit "der anderen Seite" meinst du wohl die Seite an der der Netzstrom hängt?

Ich habe es jetzt zumindest so weit geschafft, daß ich überhaupt Messwerte bekomme. Die Stromstärke zeigt mir in einer Messreihe sehr konstant immerum die 27,5 an bei einer Einstellung von "200m". Die Anzeige der Spannung schwankt bei einer Einstellung von "200" zwischen 160 und 170 und bei einer Einstellung von "1000" zwischen 1300 und 1350...
Nur leider will das Alles nicht zusammenpassen mit dem was auf dem Datenblatt steht, bin gerade echt am Verzweifeln, die Babys müssen in die Box!

Habe mir schon überlegt beide Regler an der KSQ in eine Mittelstellung zu bringen und dann das beste zu hoffen.

VERDAMMT, WIESO CHECKE ICH DAS NICHT???

peace Schmodder

Ich hab jetzt die KSQ "nach Gefühl" eingestellt. Ich hoffe, daß die Angaben im Datenblatt stimmen und ich grille nicht gleich mein Panel.

Frage an die Leute mit Meanwell KSQ:

Die Einstellungsregler funktionieren linear?

Ansonsten warte ich auf @dieGrueneGans. So weit ich weiß hat er auch ein Zeus XT mit Meanwell, mit etwas Glück sogar das gleiche Modell wie ich.

Bis dahin heißt es Fingernägel kauen und die Babys genau beobachten.

peace
Schmodder

--------------- 10. Juni 2019, 21:12 ---------------

Zitat von BioKnolle

Ist eigentlich egal bei einer Reihenschaltung ist der Strom überall gleich hoch
@ schmodder mach do b mal ein Bild VOM Typenschild bitte

@BioKnolle

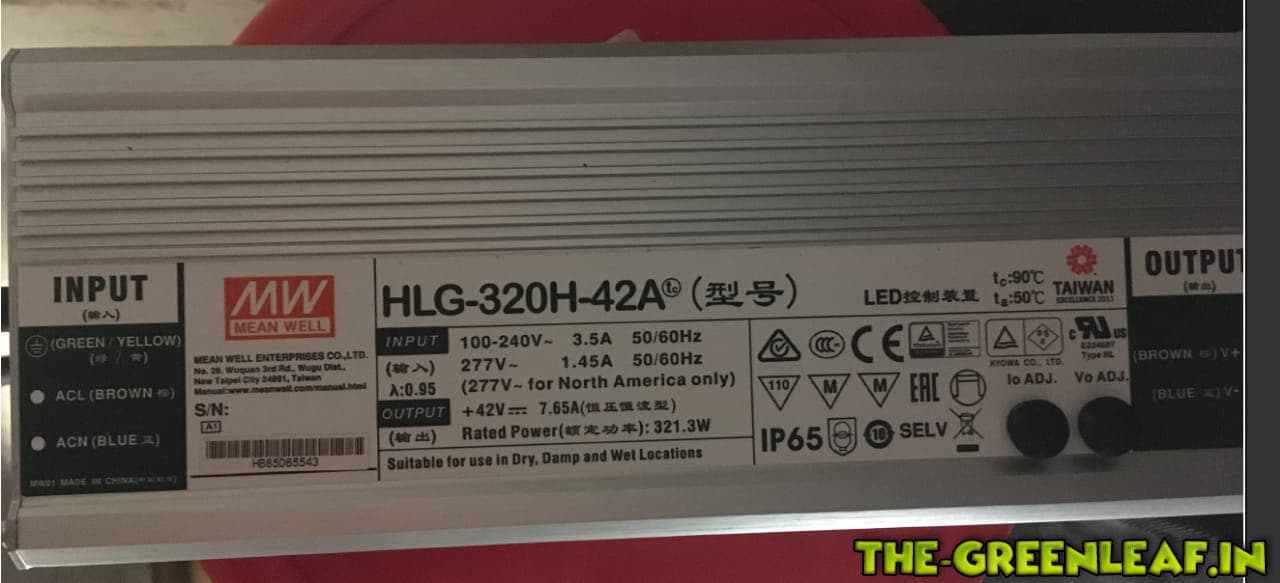

Sorry, hatte ich überlesen. Das Typenschild:
