LED-Panel mit 3-Wege Schalter (1-0-2) dimmen - Benötige Hilfe

Hallo Community,

ich bitte euch hiermit um Hilfe. Ich habe mir das DIY-M-KIT 200W von proemit gekauft. Mir gefällt daran nicht, dass man die LED's nur über den kleinen, schwer zugänglichen und umständlichen internen Poti dimmen kann. Ich hätte das gerne anders und habe mir etwas überlegt bei dem ich eure Hilfe benötige weil ich zwar löten und basteln kann aber von Elektronik nicht viel Plan habe.

Um das DIY-M-KIT 200W mit einem externen Poti bzw. Schalter dimmen zu können benötige ich einen anderen Treiber. Nämlich den MeanWell HLG-185H-C1400B. Der Standard-Treiber fliegt dann raus. Soweit bin ich schon gekommen

Ich würde das DIY-M-KIT 200W gerne über einen Schalter (1-0-2) Dimmen und nicht über einen Poti. Ich habe mir gedacht, dass ich das über einen 3-Wege Schalter mache:

Das ganze soll dann so aussehen:

Stufe 1: 50% Lichtleistung
Stufe 2: 75% Lichtleistung
Stufe 3: 100% Lichtleistung

"Aus" brauche ich nicht da ich die Lampe an eine Zeitschaltuhr hänge. Wichtig hierbei ist, dass es sich tatsächlich um die Lichtleistung handeln muss und nicht um die Stromleistung. Ich habe nun zwei Schaltpläne gefunden die angeblich genau das bezwecken was ich möchte. Nur sind die Schaltpläne, nach meiner leienhaften Auffassung, so verschieden, dass es mich verwirrt.

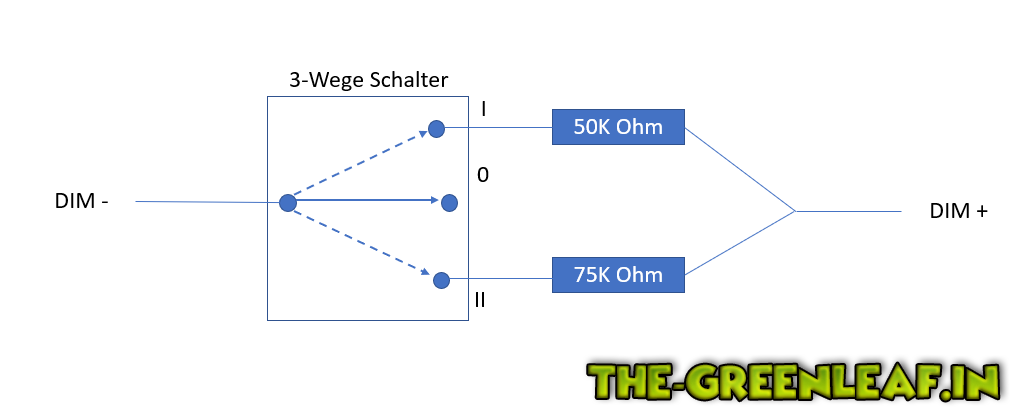

Aus dem Netz:

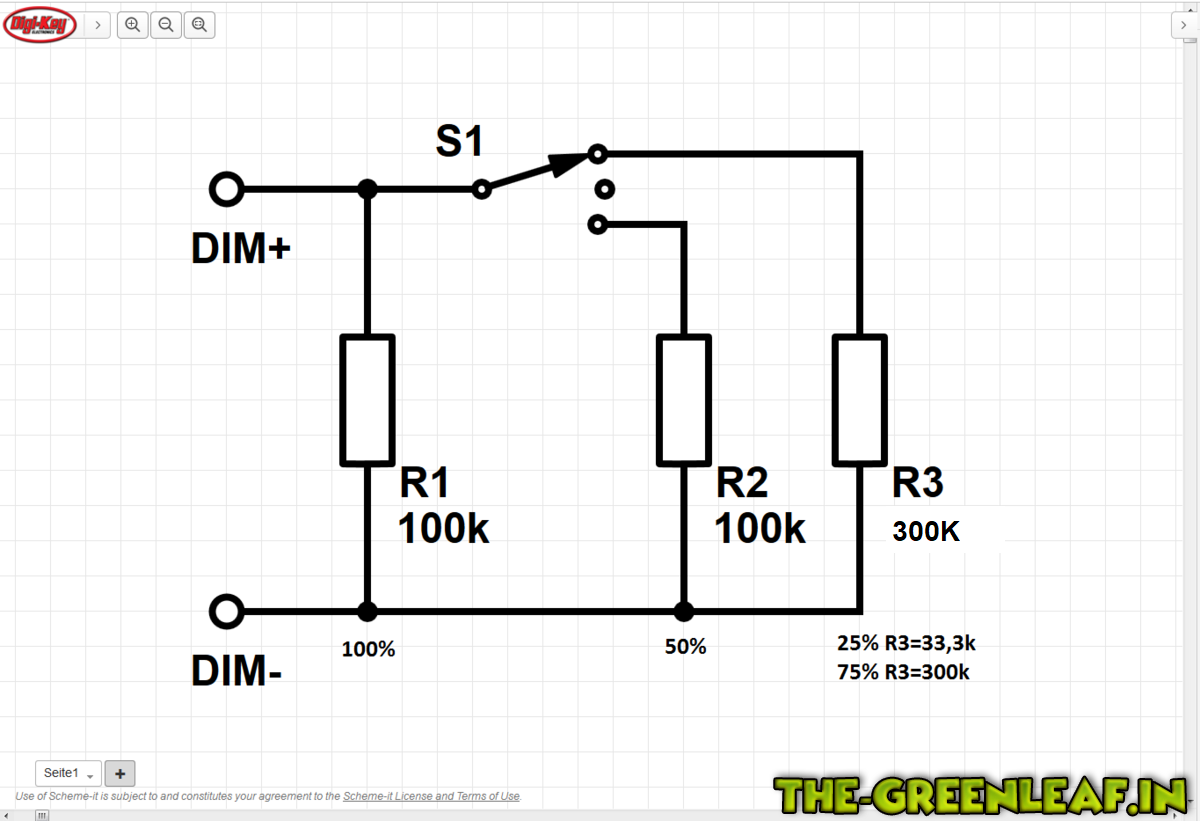

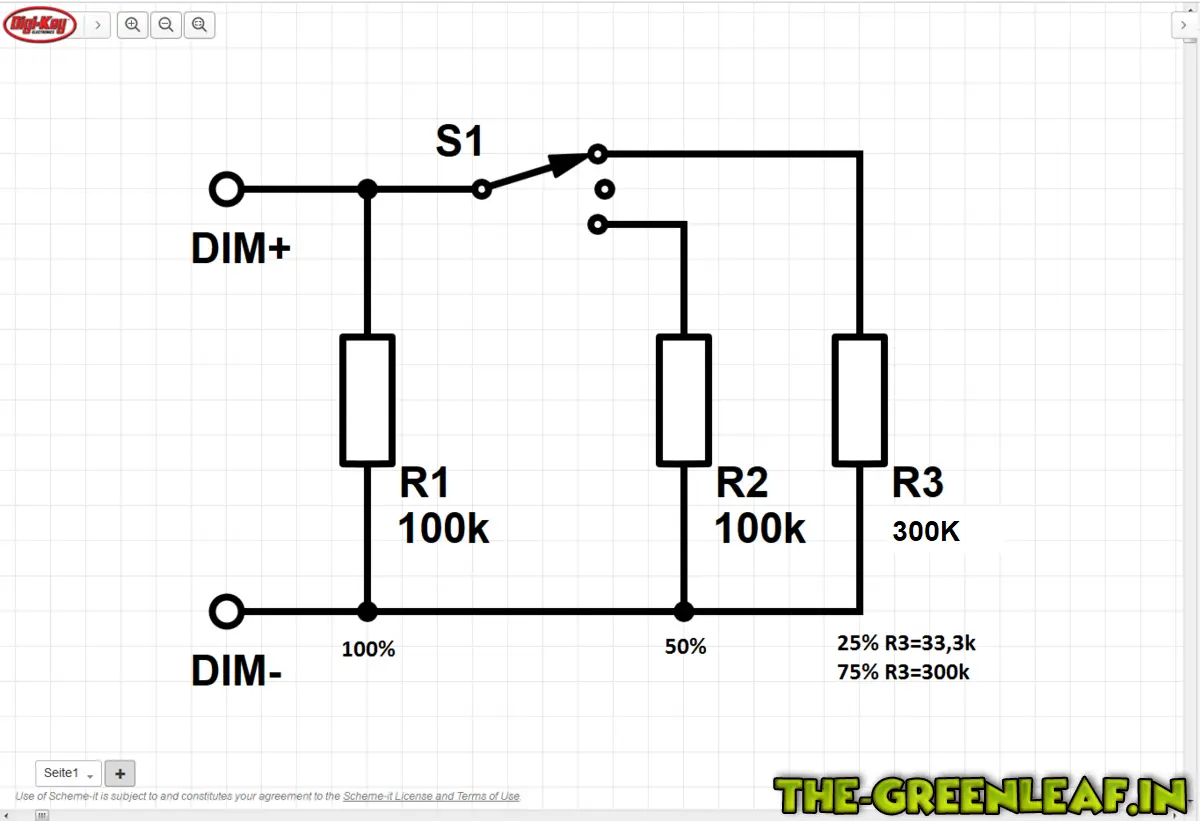

Auf Anfrage von proemit selber:

So, und was mache ich nun? Welcher Schaltplan ist für mein Vorhaben am sinnvollsten? Ich habe auch mal irgendwo gelesen, dass man die LED's (bzw. den Treiber?) nie unter 10% dimmen darf. Ist für mein Vorhaben zwar nicht relevant aber ich frage lieber mal nach was es damit auf sich hat.

Ich muss euch noch etwas beichten. Der Beitrag hier ist zwar keine 1:1 Kopie aber ich hatte mein Anliegen auch schon mal in einem anderen Forum angesprochen. In dem anderen Forum brauche ich aber keine Antwort zu erwarten. Das bedeutet aber nicht, dass ihr nur die zweite Wahl seid. Nehmt es mir also bitte nicht übel wenn ihr einen ähnlichen Beitrag in einem anderen Forum entdeckt. Möchte nur ehrlich zu euch sein um Konflikte zu vermeiden.

Zitat von sneedlewoods

Die zweite Schaltung von ProEmit sieht gut aus.

Zitat von Wulfman77

bei der 2ten Skizze sparst du dir halt einen Widerstand ein

Vielen Dank Na gut, dann bin ich schon mal einen Schritt weiter.

Zitat von Wulfman77

Da im Regelkreis nur ein min. Strom fließt, kannst aletrnativ auch auf kleinere Schalter (z.B. kleine Kippschalter ) greifen

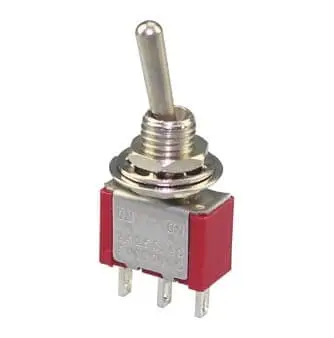

Du meinst wahrscheinlich solche oder?

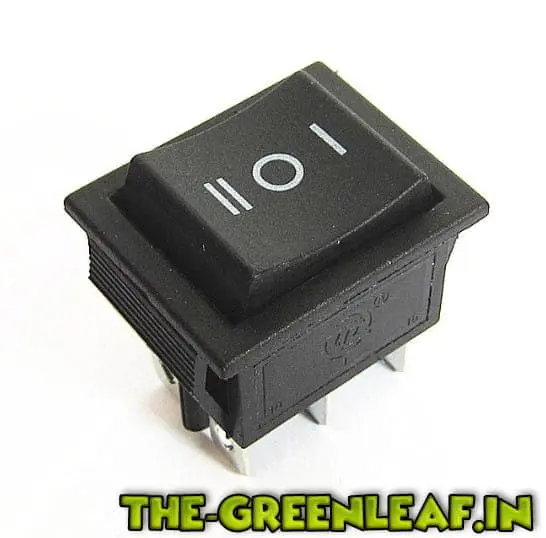

Wäre auf jeden Fall einfacher an's Gehäuse anzubringen da ich nur ein Loch bohren müsste während ich bei dem Rechteckigen Schalter einen Dremel besorgen müsste.

Mal noch zum Verständnis zur proemit Schaltung:

1 wäre laut Schaltung 50%
2 wäre laut Schaltung 75%
0 wäre laut Schaltung 100%***


Ist das so richtig?

Was ich mich auch frage ist: 1 und 2 sind jeweils mit DIM- und DIM+ verbunden aber 0 läuft in's Leere? Wie schon erwähnt, ich hab da nicht so den Plan von

***Edit: Oh, in Beitrag 4 wurde eine Frage schon im Zitat beantwortet. Sorry

Zitat von Wulfman77

genau so einen meinte ich, die gibt es auch mit Mittelstellung

Davon hab ich sogar noch welche hier. Widerstände habe ich auch hier aber leider nur 51K Ω und 68K Ω. Hab mir damals für ein anderes Projekt so ein Set geholt. Wie ich das dann am Ende alles verlöten muss, weiß ich noch nicht. Da werde ich sicherlich noch auf euch zukommen. Ich mache gleich mal Bilder von meinen Teilen und vielleicht mag einer von euch dann ja Linien ziehen damit ich weiß wo welches Kabel dran kommt

Zitat von Wulfman77

Wenn du einen 2xum (mit Mittelstellung) nimmst könntest du über die 2te Ebene auch noch Kontrollleds mit anschließen

Jetzt überfordere mich mal nicht so

Zitat von redman

geiles Forum hier oder...?

In der Tat. Bin begeistert

--------------- 24. Juli 2019, 09:55 ---------------
Guten Morgen,

@Goodpeace, vielen Dank für's verschieben.

Zitat von TZUI1111

Davon hab ich sogar noch welche hier.

Kommando zurück. Kann die Teile nicht mehr finden und muss neu bestellen Also ein on-off-on Schalter. Davon gibt es zwei Varianten.

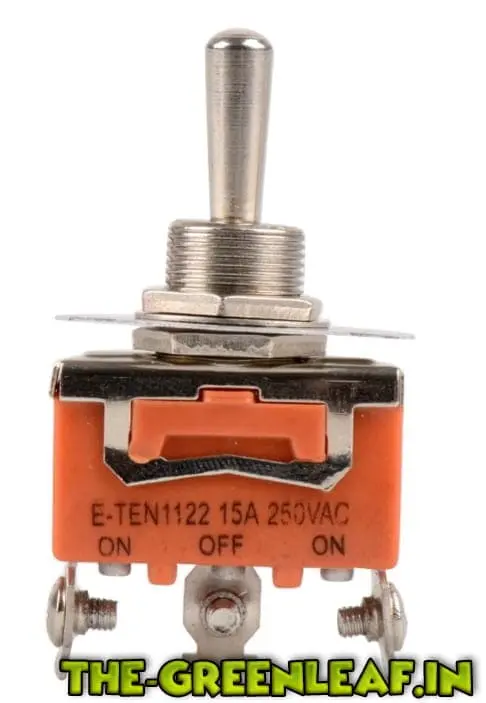

3-Polig:

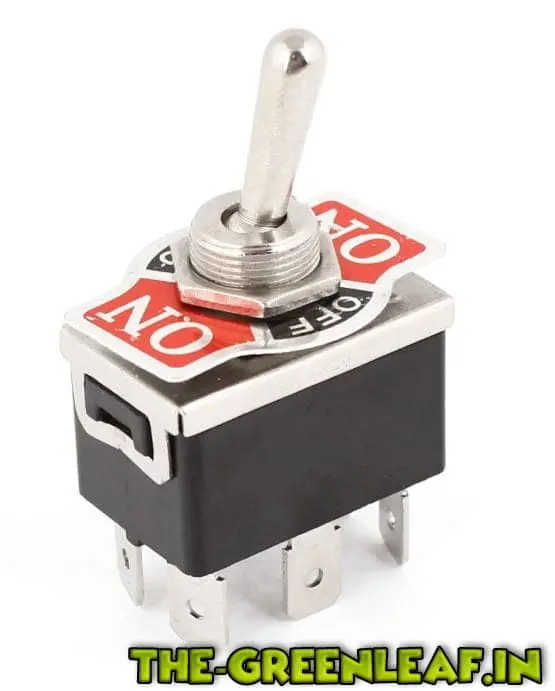

6-Polig:

Welchen soll ich nehmen?

Zitat von Wulfman77

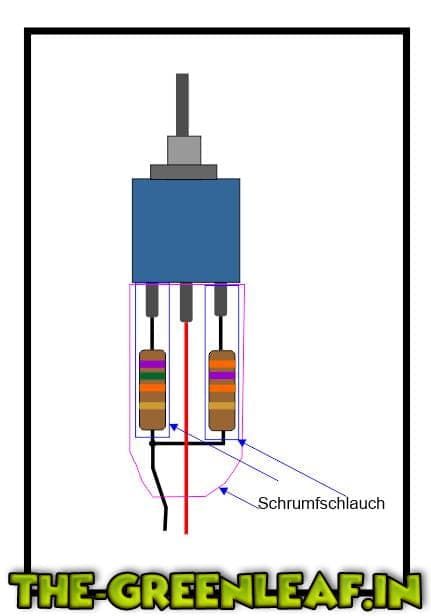

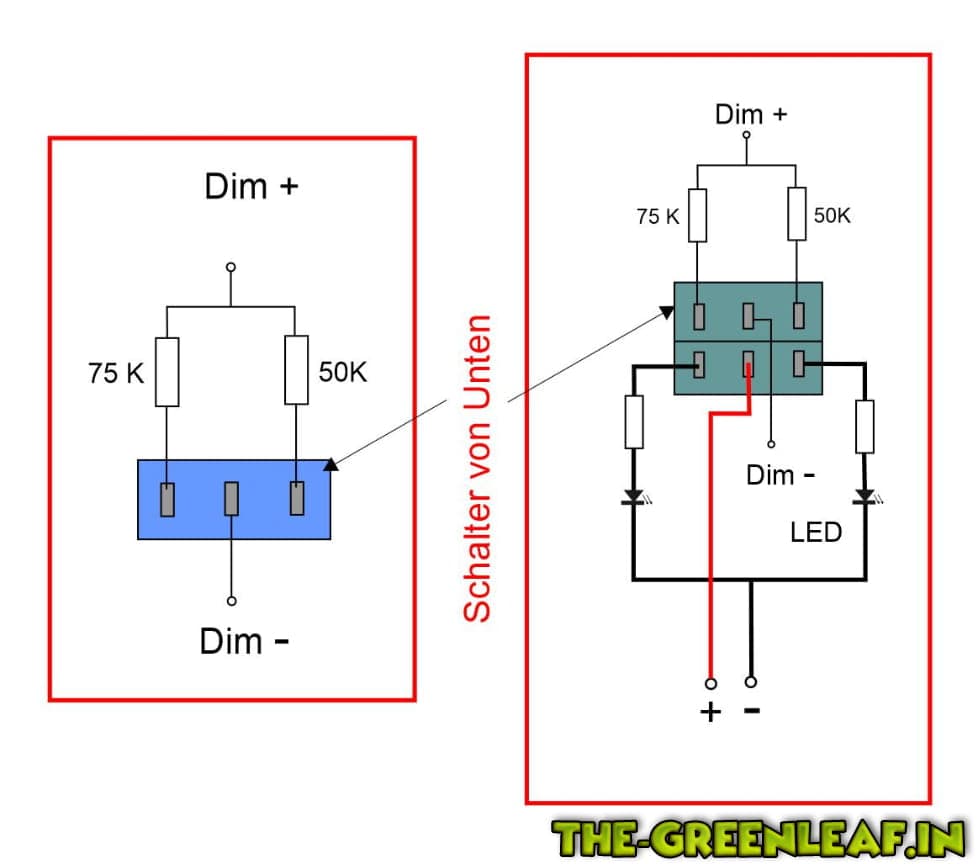

Hier mal eine kleine Beispielskizze zur Verdrahtung des Schalters

Wirklich sehr nett von dir. Damit kann ich auf jeden Fall was anfangen.

Zitat von Wulfman77

Trotzdem kann es manchmal vorteilhaft sein, wenn man einen Schalter z.B. extern an einer
wenbiger übersichtlichen Stelle installiert, dass man an Handd versch. Farbiger LEDs die Schalterstellung leichter erkennen kann

Da gebe ich dir recht. So eine Kontroll-LED würde sich außen am Schrank gut machen aber dann ist da wieder das Problem mit dem Kabel verlegen. Hab jetzt schon viel Kabel rumfliegen. Ich stelle demnächst mal mein Setup vor

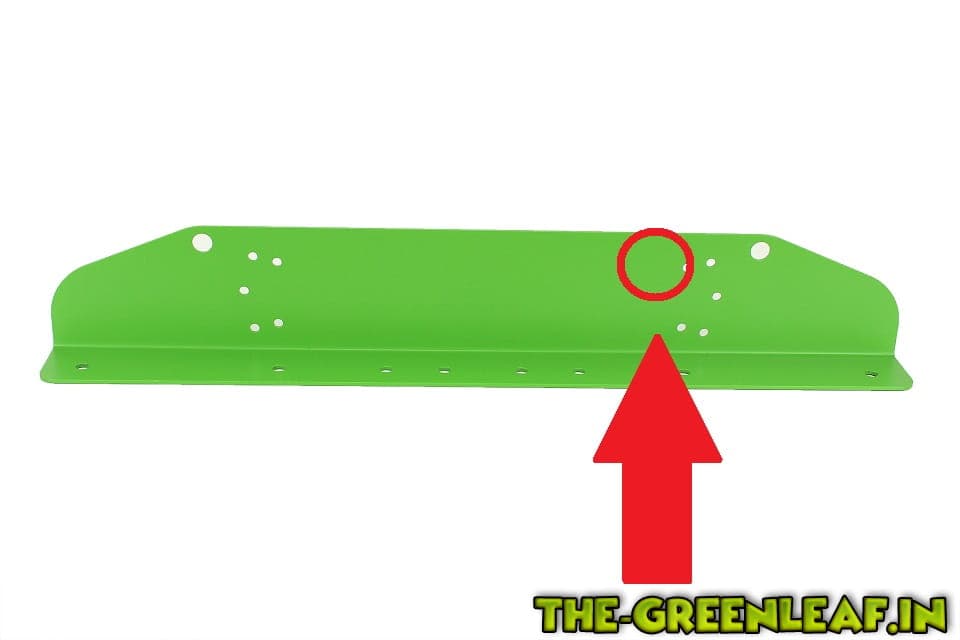

Zurück zum Thema: Also ich werde dann einen 3 Poligen Schalter nehmen und Variante 1 des Schaltplans benutzen. Den Schalter werde ich vermutlich direkt am Panel anbringen. Und zwar hier:

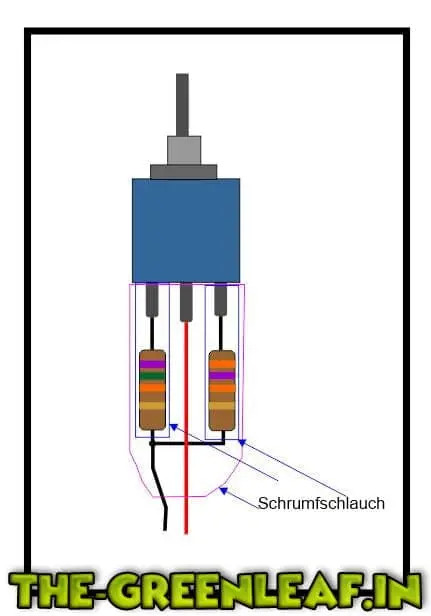

Hat jemand einen Tipp für mich wie ich dann die ganze Schaltung (Widerstände) vernünftig verpacken kann damit diese nicht lose irgendwo rumhängen? Gibt es da was spezielles?

So werde ich es machen. Vielen Dank auch für die (idiotensicheren) Grafiken

Edit:

KS C3920 Kippschalter
HS 639 H2 Hebelschalter

Ist im Prinzip das gleiche oder?

Zitat von Wulfman77

Der würde auch reichen

Gut, dann bestelle ich den.

Leute umso mehr man sich damit beschäftigt, umso mehr verwirrt es mich. Ich habe jetzt zwar ein bisschen über die verschiedenen Arten von Widerständen gelesen aber so ganz blicke ich nicht durch. Welche brauche ich nun?

Dünnschichtwiderstände

Kohleschichtwiderstände
>5% Kohleschichtwiderstände

Metalloxidwiderstände
>5% Metalloxidwiderstände

Metallschichtwiderstände
>0,1% Metallschichtwiderstände
>1% Metallschichtwiderstände
>2% Metallschichtwiderstände
>5% Metallschichtwiderstände
