Da fehlt halt Zinn oder so ne Hülse, dann sollte das halten
LED für Blüte (Zeus Hyperred)
-
-
oder Blumendraht tuts auch
--------------- 7. Dezember 2019, 18:50 ---------------
-
Was ist denn daran bitte so schwierig zu verstehen
Die installierten klemmen der Zeus PCB´s sind ideal für Drahtquerschnitte bis etwa 0,7mm² geeignet.
Da es sich bei einem Panel i.d.R. um eine Geräte Verdrahtung und nicht um flexible Versorgungszuleitung handelt
ist die Verwendung von Draht , statt Litze durchaus zulässig und somit sind auch keine Aderendhülsen nötig
Die einfachste und günstigste Variante ist handelsüblicher s.g. Klingeldraht ( 2x 0,6mm²) den man in jedem Baumarkt
bekommt.
Da Pro PCB nie mehr als max 4A fließen reicht der Klingeldraht mit seiner max. Belastbarkeit von ca. 10 A locker aus.
Möchte man sein Panel mit ext. KSQ (Ausserhalb der Box) versorgen, fast man einfach die Zuleitungen zu den PCB´s
in Wago ( o.ä.) Klemmen zusammen die man am Rahmen befestigt und geht von hier dann mit entsprechend größerem
Querschnitt ( > 1,5 besser > 2,5 mm²) zur KSQ -
pfusch hoch drei gewünscht?gekauten hubba bubba draufdrücken. nur den mit cola geschmack pfeffermint stinkt wochenlang
bisschen mehr abisolierenc, ca 21mm, in der hälfte umbiegen verzwirbeln. wenn noch zu dünn mit blumendraht auffüttern.
ader auf nagel wickeln, schrumpfschauch drüber, reinstecken, .
Blumendraht tuts auch
:thumbsup:
-
und KABOOM !
-
Alles anzeigen
Was ist denn daran bitte so schwierig zu verstehen
Die installierten klemmen der Zeus PCB´s sind ideal für Drahtquerschnitte bis etwa 0,7mm² geeignet.
Da es sich bei einem Panel i.d.R. um eine Geräte Verdrahtung und nicht um flexible Versorgungszuleitung handelt
ist die Verwendung von Draht , statt Litze durchaus zulässig und somit sind auch keine Aderendhülsen nötig
Die einfachste und günstigste Variante ist handelsüblicher s.g. Klingeldraht ( 2x 0,6mm²) den man in jedem Baumarkt
bekommt.
Da Pro PCB nie mehr als max 4A fließen reicht der Klingeldraht mit seiner max. Belastbarkeit von ca. 10 A locker aus.
Möchte man sein Panel mit ext. KSQ (Ausserhalb der Box) versorgen, fast man einfach die Zuleitungen zu den PCB´s
in Wago ( o.ä.) Klemmen zusammen die man am Rahmen befestigt und geht von hier dann mit entsprechend größerem
Querschnitt ( > 1,5 besser > 2,5 mm²) zur KSQ In der Hinsicht tu ich mich manchmal schwer, sorry.
Vielen dank (wieder mal), ich versuch es so.
--------------- 9. Dezember 2019, 18:19 ---------------

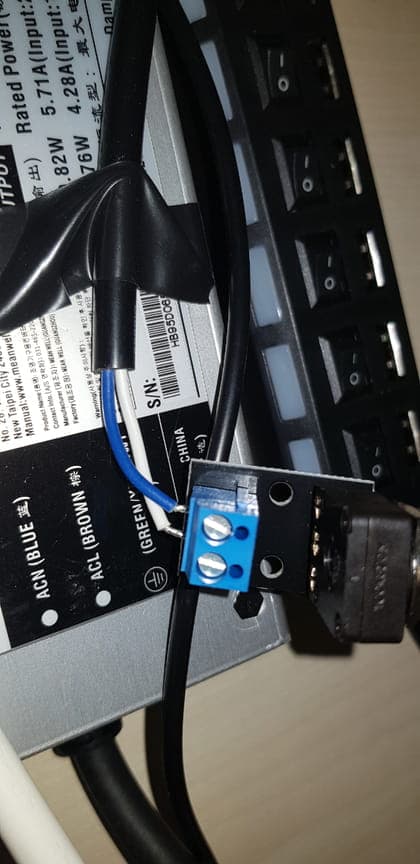

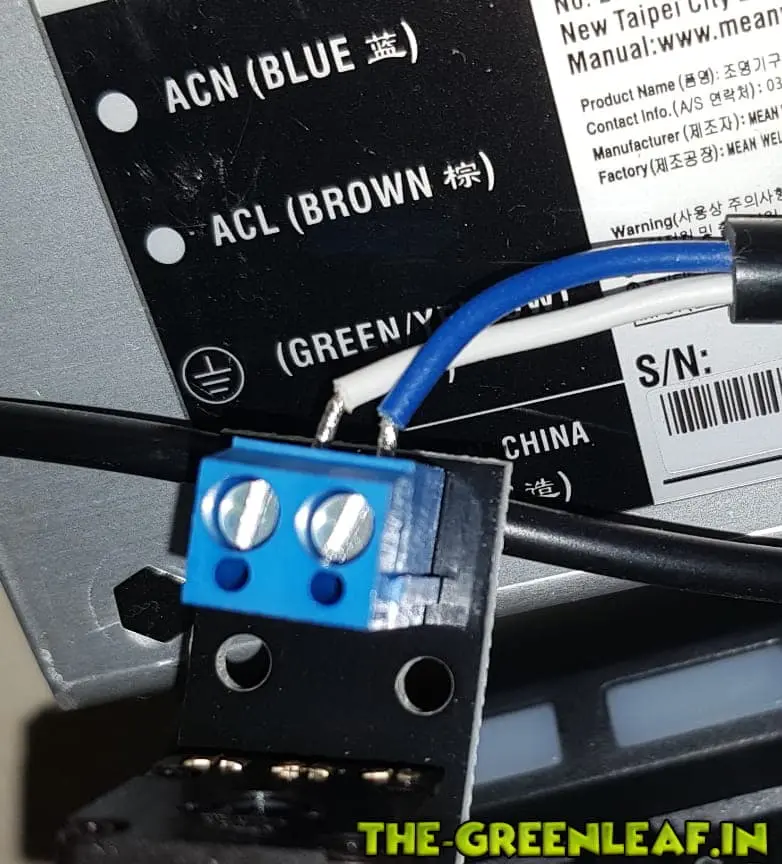

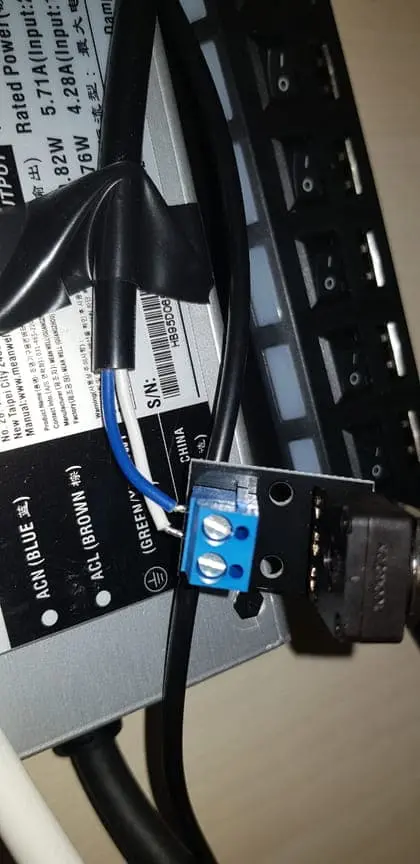

Ich entschuldige mich nochmal dafür eure nerven strapaziert zu haben... Diese Art von Boardklemmen war mir neu, ich wusste nur nich das man mit dem Schraubenschlüssel die Ritzen reindrücken muss, danach hält nämlich das Kabel... xDDie Dinger sind mal hell.. funktionieren 1A! Vielen dank, nochmal gerade an dich Wulfman77!
Ich hätte trotzdem noch, 2 zusätzliche Fragen... q.q
Wenn ich den Poti regel, ändert sich NICHT dieLichthelligkeit, ich war mir jetzt nicht sicher, hat die Licht Helligkeit etwas mit der Lichtstärke zu tun? Den Poti falsch anschließen kann man theoretisch nicht, es handelt sich um 100k Poti. (Bild)
Was bedeuten die 2 schwarzen Buttons rechts -> Vo ADJ. // Io ADJ. (Netzteil Bild)
-
Also die Helligkeit sollte sich schon ändern, wenn du den externen Poti regelst. Die beiden schwarzen Gummistöpsel verbergen die internen Potis zum Einstellen der KSQ. Vo Regler für Spannung, Io Regler für Stromstärke.
-
:thumbsup:
-
-
Muss ich was bei den Stromkabeln beachten die von dem Netzteil zu Lampe gehen?
das es nicht zu kurz ist
der kann nur von der Naacknaack Ente kommen
--------------- 10. Dezember 2019, 09:56 ---------------Wenn ich den Poti regel, ändert sich NICHT dieLichthelligkeit,
Dreh mal bei lo.ADJ nach links, dann wird es dunkler
-
Du kannst nicht viel falsch machen, der Steuerstromkreis (also Dim+ und Dim- am NT) kann auch problemlos kurzgeschlossen werden (=aus). Probier im Zweifel einfach alle Anschlüsse am Poti durch.
-
der Poti hat 3 Eingänge.
Das Poti (Poteniometer) ist nichts anderes als ein varaiabler Widerstand
An den beiden äusseren Anschlüssen hat man einen def. Festwiderstand und der Mittlere
Anschluß ist ein Abgriff der je nach Einstellung einen Teilwiderstand ergibt.
Ob man nun die Anschlüsse Mitte > Rechts oder Mitte > Links spielt keine Rolle.
Man sollte aber darauf achten, dass man auch ein "lin" Poti verwendet, da man ansonsten,
zumindest in eine Richtung , nur einen sehr kleinen Regelbereich hatDa der Steuerstrom an den Dim Anschlüssen der5 Meanwells ,nur im µA Bereich liegt , besteht hier keinerlei
Gefahr auch bei ev. Kurschluss oder auch Körperkontakt -
Kannst du mal ein Schaubild dazu machen. Ich werd aus denen im Netz nicht schlau, speziell wo bie beiden Außenanschlüsse vom Poti hin gehen und wo die Lampe den anderen Kontakt her hat
-
hilft das weiter? Hab grad nur das, und kann sonst später wieder meinen Senf dazugeben.
Blau aussen, weiss mitte -

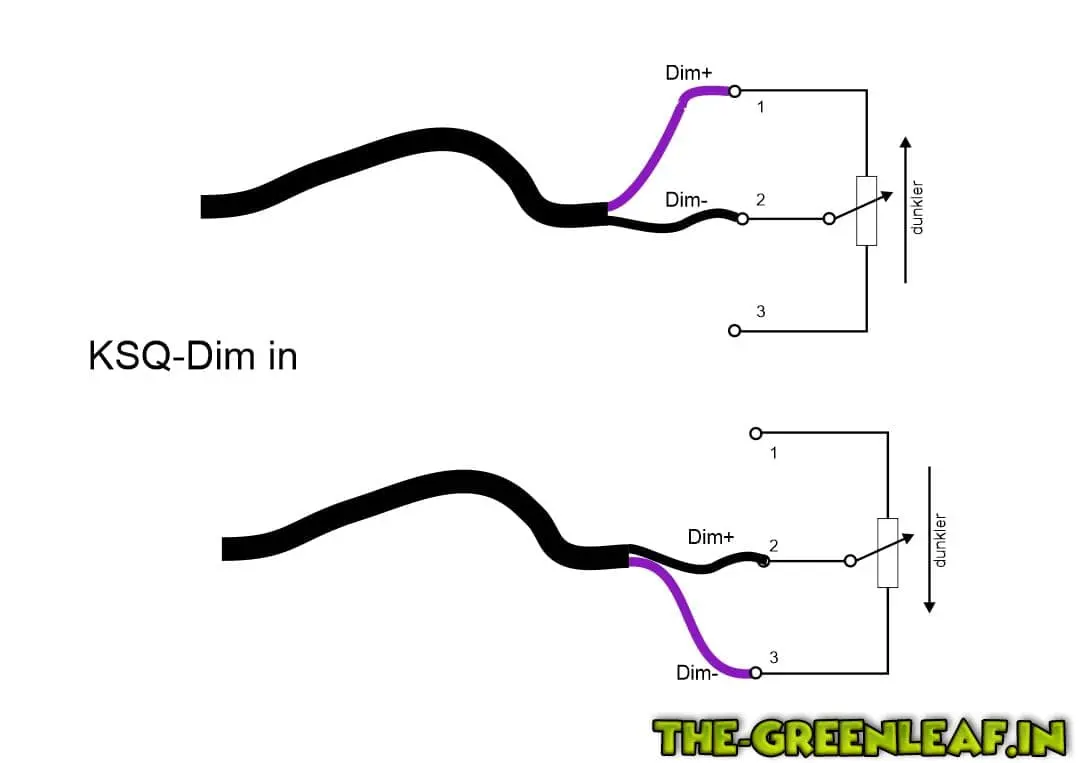

zumindest mal ein kleine skizze zum Anschluss des Potis an der KSQ
-
Mehr nicht? Der zweite Außenanschluss bleibt einfach frei
Ich hatte nach deiner Beschreibung da das Bild eines Spartrafos im Kopf, wo das ja erheblich komplizierter ist.
Im Netz gibt es auch genug Bilder, wo der zweite Außenleiter dann über einen Widerstand auf Erde geht
Wenn das wirklich so einfach ist, ist ja gut
-
-
Mehr nicht? Der zweite Außenanschluss bleibt einfach frei
Ich hatte nach deiner Beschreibung da das Bild eines Spartrafos im Kopf, wo das ja erheblich komplizierter ist.
Im Netz gibt es auch genug Bilder, wo der zweite Außenleiter dann über einen Widerstand auf Erde geht
Wenn das wirklich so einfach ist, ist ja gutJa, ist wirklich so einfach.
