Neue Projekte mit neuen China - HV - COB´s

Bei meiner ewigen Suche nach kostengünstigen Lösungen für DIY LED Panels bin ich im Netz
auf interressante COB´s gestoßen

Diese COB´s sind zwar weit weniger (ca.20-25% - ) effektiv als die meistgenutzten Cree´s, kosten aber dafür
nur einen Bruchteil dieser. Ausserdem haben sie bereits die benötigte KSQ auf dem Chip, so das sie direkt
an 220V betrieben werden können.

Auf Grund der integrierten KSQ und des extrem günstigen Preises hab ich mir gleich
mal je 10 Stück 2700-3000K u. 5500-6000K bestellt und werde mit diesen mal ein Testpanel aufbauen

Nach ersten Messungen werden die 50W COB´s mit eff. ca. 23 W betrieben ,
die einzelne LED bringt es bei 10cm Abstand immerhin auf > 100.000 Lux und einen PAR Wert von > 2000µmol/s
und stehen somit den 30xx Cree´s tatsächlich sogar weniger als 20% (etwa 15%) nach.

Sollten sich diese LED´s als tauglich zum growen erweisen könnte man damit Beispielsweise
ein Panel mit ca. 230 Weff. für unter 100€ aufbauen.

Wieder zu Hause angekommen konnte ich heute die nächste Lieferung der neuen COBs
schon mal testen. Dabei handelt es sich um multicolor COBs mit einem Spektrum
von 380 - 760 nm die ich in Kombination mit den 3000K COBs einsetzten möchte
Beim ersten Test ergab sich eine eff. Leistung von nur ca. 26W doch dann viel mir auf, dass ich versehentlich noch die Strombegrenzung
am Labortrafo aktiviert hatte und nachdem ich diese aufmachte ergab sich eine tatsächliche Leitung von ca. 48W
Da ich die 3000K LEDs am selben Trafo getestet hatte, widerholte ich nun auch nochmal kurz die Messung mit einer dieser CObs
und siehe da jetzt bringen sie es auch auf 48W
Somit könnte man mit diesen COBs recht einfach ein 50 - 500W Panel für kleines Geld aufbauen

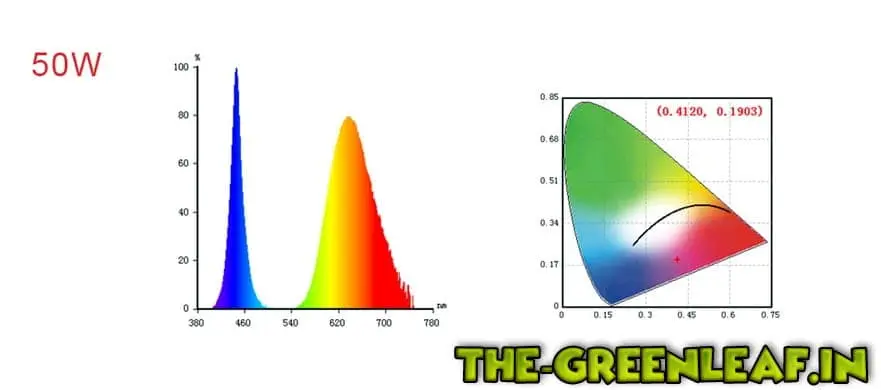

hier noch ein Blich auf das Spektrum der MC COBs

Ich habe ja auch bereits diverse Panels mit Crees, Citizen, Sharpm Epistar usw. aufgebaut und auch mit erfolg getestet
aber in diesem Fall geht es hauptsächlich darum eine möglichst brauchbare Option, mit geringem Aufwand und zu minimalstem Preis zu finden

Bei den Preisen kann sich eigentlich jeder ein LED Panel leisten

Aktuell verwende ich diese COBs >>> s-l1600.jpg

habe aber bereits weitere Versionen aus dem Angebot dieses Händlers geordert

Ich habe von diesem Händler jeweils 10 x 3000K /6000K / u. MC mit 50W bestellt und alle durchgemessen.
Die Abweichungen zwischen den COBs lagen dabei deutlich << 5% also durch aus im Rahmen
Diese COBs haben einen integrierten Übertempersturschutz und regelen, falls sie mal zu heis werden sollten,
die Leistung automatisch zurück

Eine (die) günstigste Option zur Kühlung sind einfache CPU Lüfter, die man bei ebay (ev. auch gebraucht)
bereits für < 3€ /Stck bekommen kann.

Da ich im Moment weder die Zeit (bzw. auch die Lust ) dazu hatte gleich ein komplettes neues Panel mit den COBs aufzubauen,
habe ich nach einer schnellen alternativen Lösung gesucht. Beim stöbern in meinem Vorratsregal viel mir dann, in der letzten Ecke,
ein altes Panel in die Hände und da es bestimmt auch noch den Ein oder anderen User hier giebt, der ev. auch noch ein altes Panel herumliegen hat,
hab ich mich entschlossen mal eine kleine Anleitung, zum Umbau (Verbesserung) alter Panels ein zu stellen sofern interesse besteht

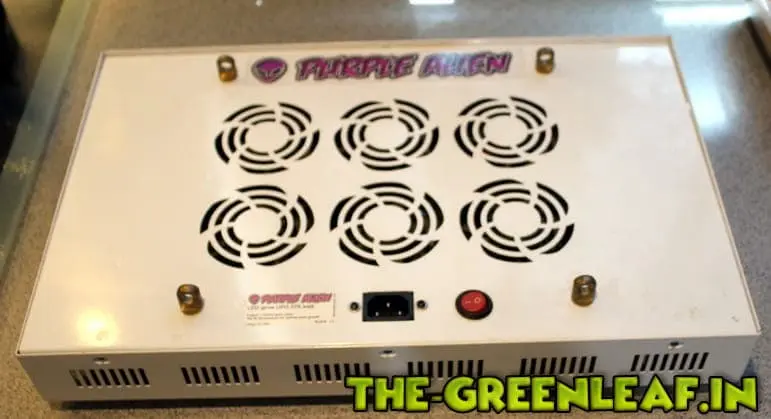

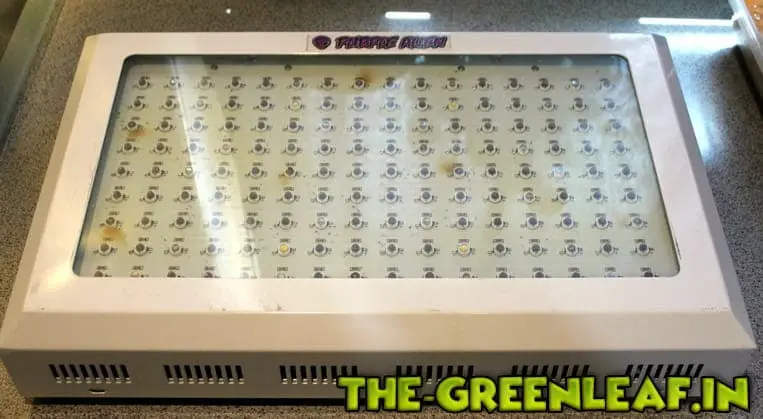

Bei meinem Panel handelt es sich um ein, ehemals recht teures(ca. 600€) "Purple Alien 270W" Panel, das weder die verspreochenen 270W hatte
noch sonderlich baruchbare Ergebnisse brachte

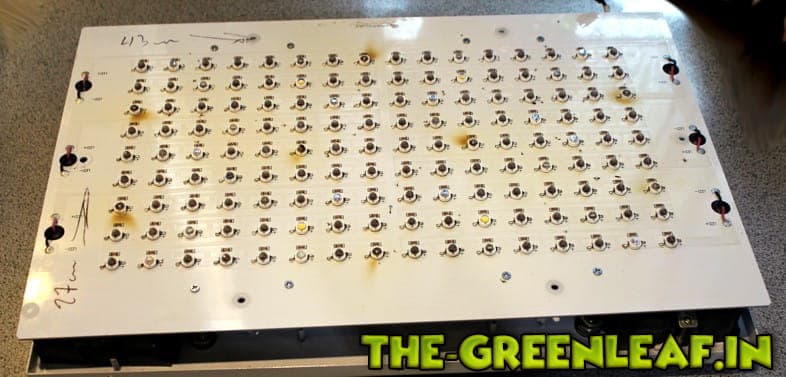

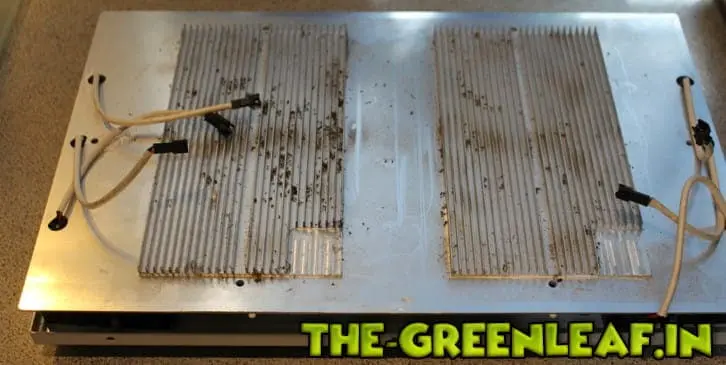

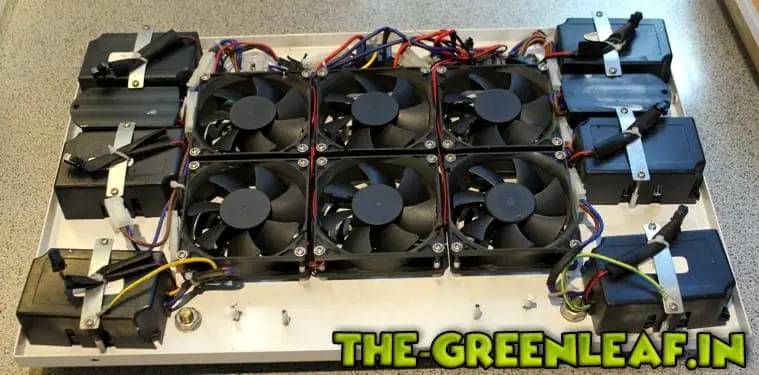

Hier zunächst ein kleiner Blick auf das Ausgangsmaterial

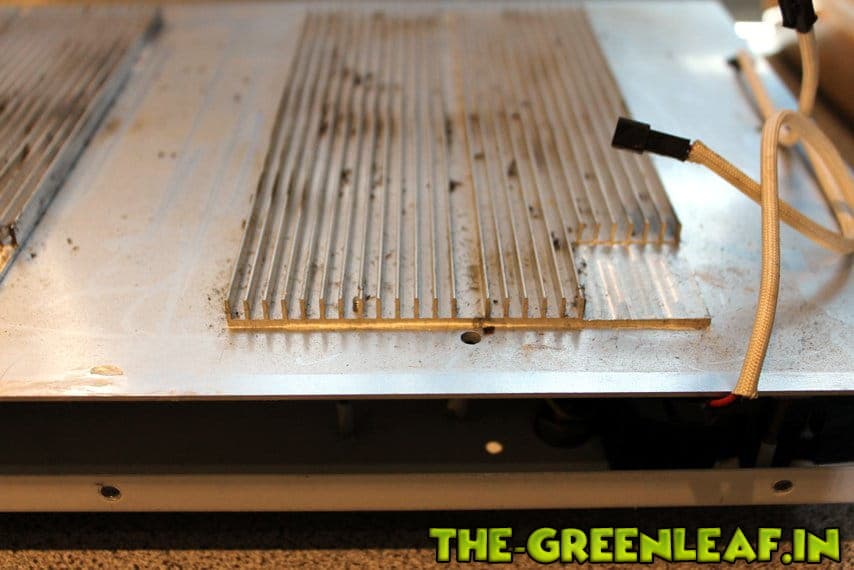

Eigentlich wollte ich einfach die LEDs von der Alu PCB entfernen und diese als Montageplatte für die COBs verwenden,
aber leider ist die PCB doch etwas zu dünn und auch die mini KK´s sind einfach zu schwach für die neue Bestückung
Deshalb habe ich zunächst mal eine neue etwas stärkere Aluplatte bestellt und sobald diese da ist geht es dann weiter

Nachdem zerlegen des orig. Panels folgt nun heute
Schritt 2

montage der Kühlkörper und der COBs

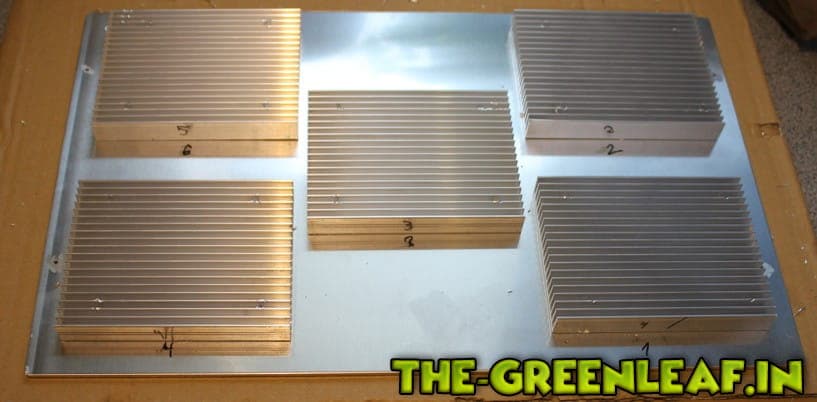

Die 5 neuen KK´s wurden mit Wärmeleitpaste eingestrichen und mit je 4 x M3 Schrauben auf
die Montageplatte aus 3 mm Alu montiert.

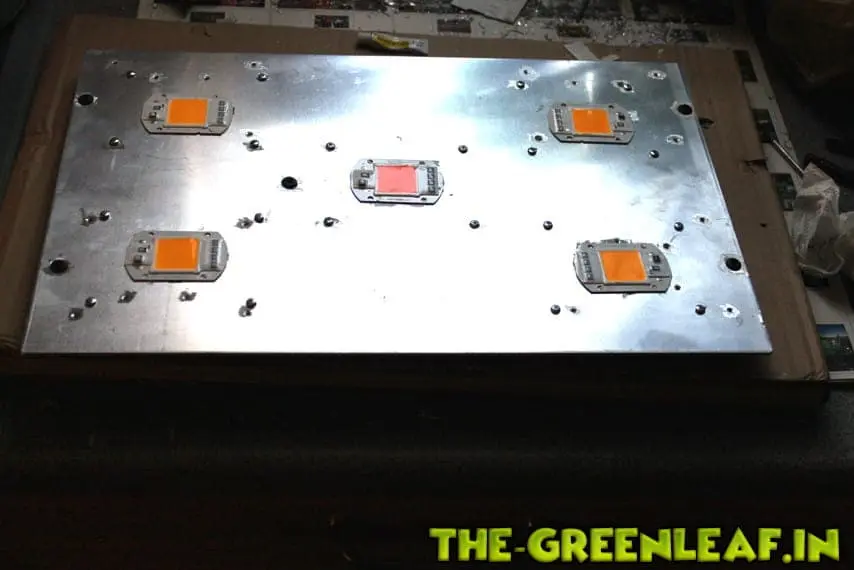

Danach wurden die COBs mit Wärmeleitkleber auf die unterseite aufgeklebt.

sobald der WLKleber getrocknet ist folgt dann die Verdrahtung und der Zusammenbau des Panels

--------------- 24. Juni 2017, 14:36 ---------------

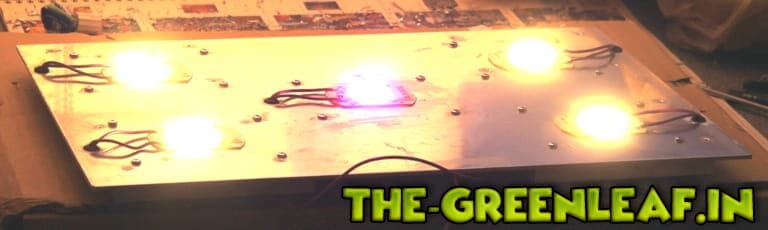

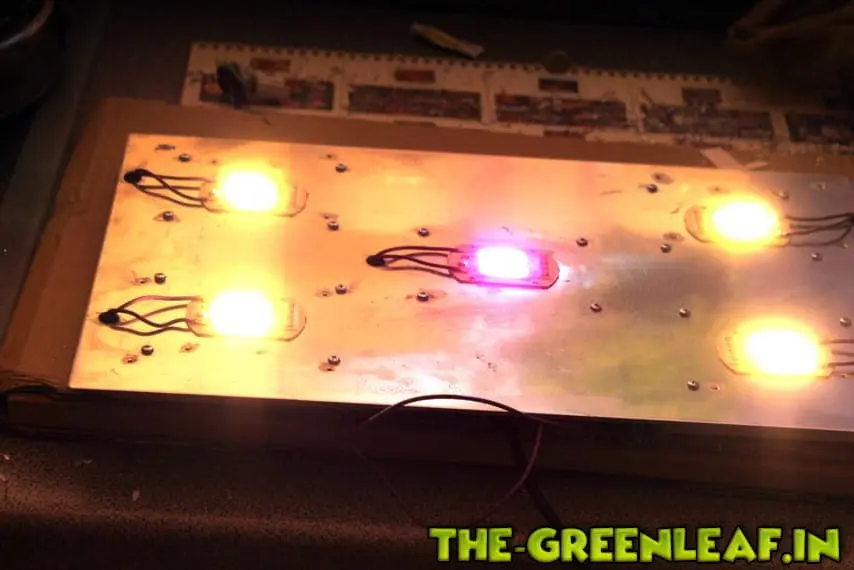

Da ich gerade noch Zeit hatte bis der Smokeraufgeheizt ist, hab ich noch schnell verdrahtet
und das Panel für einen ersten Probelauf schon mal angesteckt

Zitat von mupfel

Was für eine Fläche kann man mit dem Teil optimal ausleuchten?

Den ersten groben Messungen zu Folge würde ich jetzt mal von ca. 60x60 - 60x 80cm ausgehen

Die ersten groben Messungen bei ca. 40cm Abstand und ca. 60x60cm zeigten Werte zwischen 550 - 720 µmol
Da das Panel aber nur mit passiver Kühlung lief und deshalb recht heis wurde, gehe ich mal davon aus,
dass sich die Werte bei aktiver (optimaler) Kühlung noch etwas nach oben verschieben werden

--------------- 24. Juni 2017, 16:25 ---------------
Nach einigen Versuchen u. Messungen mit u. ohne Optik(Linsen) hab ich mich entschlossen
das Panel mit Optik zu bestücken, da sich die Lichtverteilung und Leistung damit deutlich verbessern lies
Deshalb werde ich die Ursprüngliche Glasfrontplatte des Panels gegen eine Aluplatte austauschen in der
dann die Optik verbaut wird. Also hab ich noch schnell eine entsprechende Platte bestellt.
Verzögert zwar jetzt die Fertigstellung nochmals um ein Paar Tage

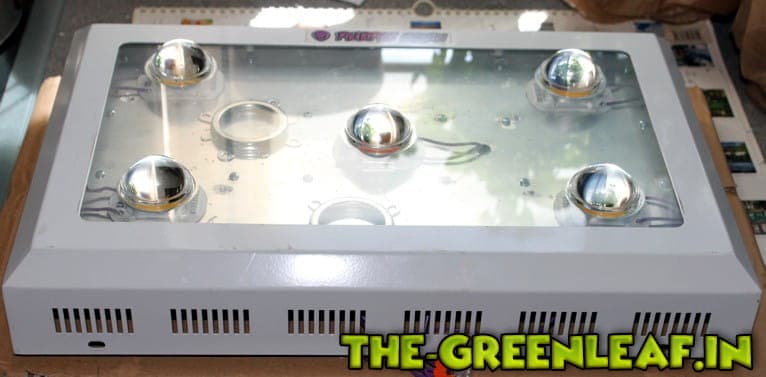

hier also noch ein Blick, wie das Panel dann etwa aussehen sollte
(leider konnte ich kein Foto im eingeschalteten Zusatnd machen, da meine Cam mit dem gebündelten Lich total überfordert war

Zitat von mupfel

o eine Linse könnte ich doch theoretisch auch an meine Todogrowled machen
aber dann wird die optimal beleuchtete Grundfläche kleiner oder?

kommt ganz darauf an es giebt ja in 60 u. 120 Grad.
Ich konnte mit der 60Grad Version die Leistung u. Flächenausleuchtun deutlich verbessern
