Hallöchen,

ich bin auf der Suche nach einem Treiber für 2 der o.g. Panels.

Ein Panel hat folgende Daten:
32,71 V bei 700mA bzw. 38.6V bei 2.000 mA.

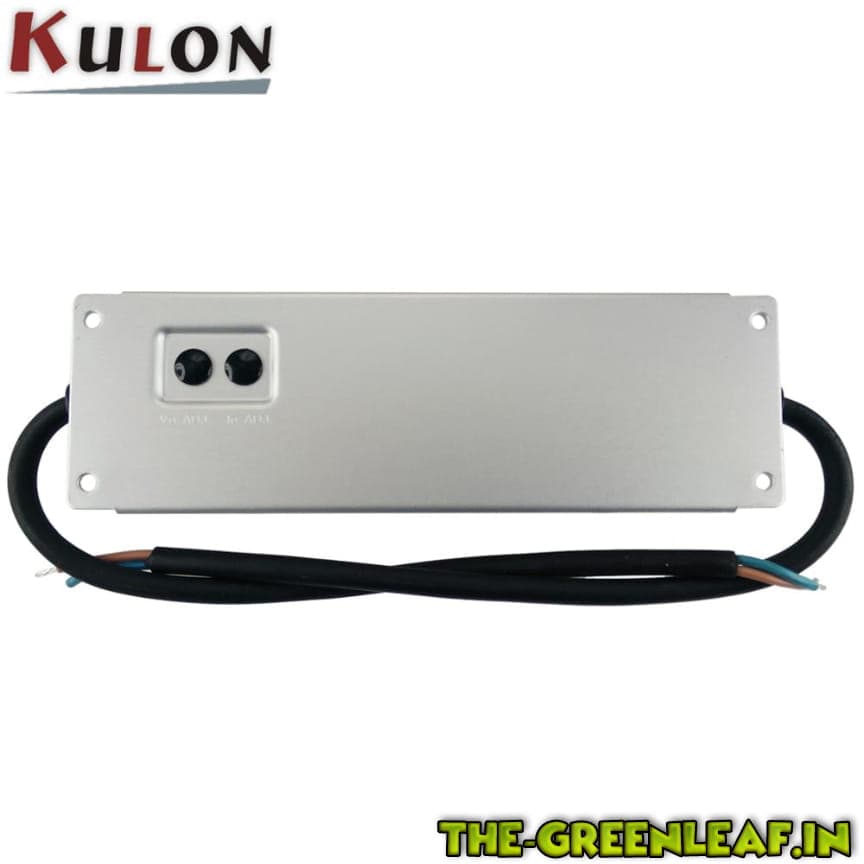

Der Verkäufer empfiehlt für den Betrieb von 2 Panels eine Parallelschaltung mit folgendem Netzteil ELG-240-42A (Konstantstrom & Konstantspannung):

Data_Sheet_LM301B_Rev.1.0.pdf

Da ich mit der Elektrik etwas auf Kriegsfuss stehe, möchte ich mich lieber nochmal rückversichern.

Bei einer Parallelschaltung verdoppelt sich der Strom, während die Spannung konstant bleibt.
Da sich der Strom zwischen 2,86 und 5,71A regeln lässt, könnte ich auf die Panels jeweils 1,43 bis 2,86A brutzeln - korrekt?

Eigentlich wäre es mir lieber wenn ich den Strom noch etwas weiter runterregeln könnte (idealerweise unter 1A je Panel).
Mehr als 2A brauche ich auch nicht wirklich. Aber in diesem Dschungel dafür ein passendes Netzteil zu finden ist für mich leider nicht ganz so einfach.

Vielleicht hat jemand einen Tipp?

Gruß
Matzelinho

Die von mir angegebenen Werte habe ich nur aus einer Tabelle entnommen. Bestromen lässt sich ein Panel bis 3.5A.

Mit dem Treiber und einem Gesamtstrom von 5.71A kann da nichts durchbrennen. Ich will lediglich niedriger bestromen, da ich auf einen Kühler verzichten werde.
Bei 3.5A erreicht das Panel bei einer Umgebungstemperatur von 29° eine Maximaltemperatur von knapp 59° ohne Kühler. Ich denke wenn ich unter 3A bleibe, sollte ich keine Temperaturprobleme bekommen.

Wobei ich mittlerweile den HLGH-185-48A gefunden habe. Der liegt bei 1.95 - 3.9A, was meinen Anforderungen noch mehr entgegenkommt. Die Maximalleistung beträgt zwar nur 187W und man sollte ja auch etwas Sicherheit einplanen, bei 3.9A gesamt komme ich für beide Panels aber auch nur auf max. 150W. Das sollte dicke reichen.

Das einzige was mir aktuell noch nicht so ganz klar ist, ist der Unterschied zwischem dem "Constant Current", welcher mit 24-48V angegeben ist und dem "Current Adjustment Range", welcher zwischen 43-53V liegt.

Das Panel liegt bei 2A bei 38,6V.
Wonach muss ich mich hier richten?

Moin,

Du kannst natürlich 2 Treiber nehmen.
Da bist Du auf der sicheren Seite.
Ich habe mir mittlerweile den ELG-240-48A bestellt. Falls ein Panel ausfallen sollte, raucht mir das andere bei max. Stromstärke natürlich über kurz oder lang ab.

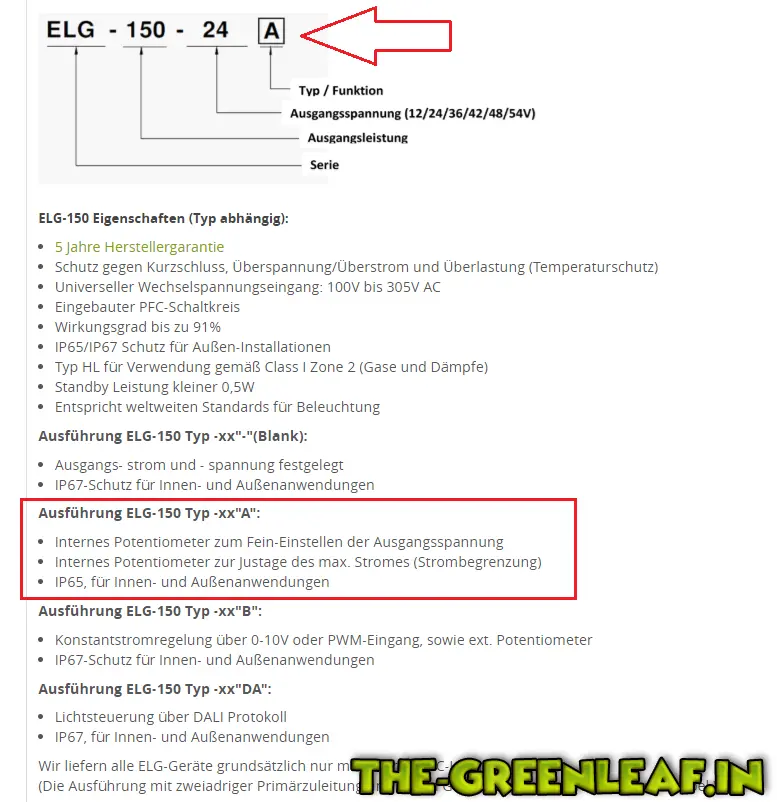

Die A-Ausführungen der ELG Treiber haben alle 2 Potis zur Einstellung der Stromstärke oder der Spannung. In einem LED-Forum wurde mir allerdings erklärt, dass man nur die Stromstärke einstellen muss, die Spannung wird durch den Treiber angepasst.

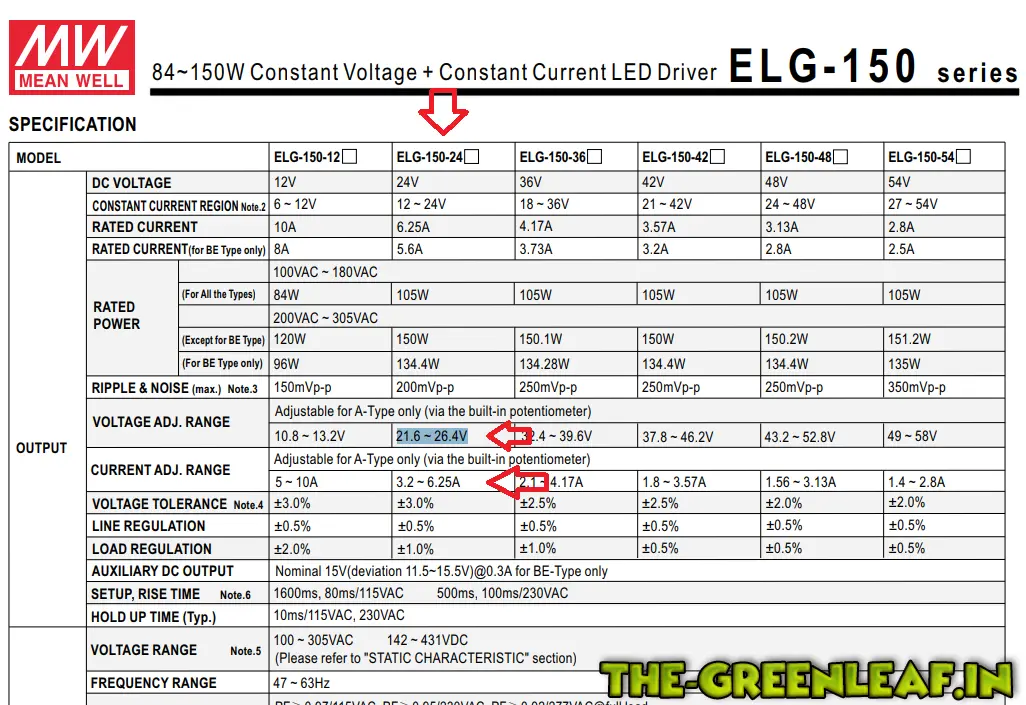

Der Wert den der Treiber zur Verfügung stellen kann, findest Du in der zweiten Zeile.

Das ELG-150-24 wird nicht reichen. Ein Panel braucht zwischen 37 und 40V. Da solltest Du das ELG-150-42 nehmen.

Da hatte ich leider einen Schreibfehler eingebaut. Bei 0,7A benötigt das Panel 37.21V.

Hier der Link zu dem Panel:
ZEUS 308 XT High-Performance KIT 3500k -

Dort findet ihr auch den Hinweis zur Erwärmung ohne Kühler.

Nach euren Hinweisen habe ich auch nochmal umdisponiert.
Den ELG-240-48A konnte ich noch stornieren, da er noch nicht ausgeliefert war.

Habe stattdessen 2x ELG-150-42A bestellt und mittlerweile auch erhalten.

Habe heute mal ein Panel probehalber angeschlossen.

Bei 1,14A komme ich auf eine gemessene Leistung von gut 39 Watt. Bei maximaler Stromstärke (2,28 A) zeigt mein Messgerät gut 117 Watt an!

Habe das Panel nun seit gut 30 Minuten in Betrieb und ohne Kühlung aktuell 49,4°C gemessen.
Mal schauen wie weit die Temperatur noch steigt.

Momentan hängt das Panel noch frei im Raum, bei einer Umgebungstemperatur von 26°.
Im Schrank dürfte die Temperatur sicherlich noch etwas höher steigen.

Was kann ich denn den LEDs auf Dauer ohne Bedenken zumuten?

DIe Stromstärke habe ich nicht gemessen. Nur auf Min. & Max. gedreht. Im Datenblatt steht halt 1.14 - 2.28 A.
Aber die Spannung steigt ja mit zunehmender Stromstärke auch an. Steht so zumindest auf dem Datenblatt des Panelherstellers.
Die Leistung habe ich mit einem handelsüblichen Stromzähler für die Steckdose abgelesen.

--------------- 2. August 2018, 19:51 ---------------
Habe jetzt beide Panels angeschlossen und verschraubt.
Nach 2h Betrieb auf max. Stromstärke komme ich bei 26°C Umgebungstemperatur auf 52°C ohne Kühler.
Was kann ich denn den LEDs dauerhaft zumuten?

Hätte hier auch noch 2 Kühlprofile mit ca. 300x100x10 mm herumliegen.
Diese würden dann zwar nicht über die komplette Trägerplatte reichen aber schaden kann das wohl kaum.

Muss mir allerdings erstmal Wäremleitkleber besorgen.

[eImage=417,'medium'][/eImage]

Naja, Versuch macht klug.
Habe mir ein Inrarot Thermometer geholt und die Temperatur alle paar Minuten gemessen.

Mich wundert nur, dass der Stromzähler deutlich mehr Watt anzeigt, als ich laut den Herstellerangaben haben sollte.
Die Treiber bringen max. 2.28A. Da hätte ich irgendwo bei 80 Watt je Panel landen sollen. Laut Zähler liege ich allerdings bei ca. 115 Watt. In Summe also 230 Watt.

In der Veggiephase werde ich allerdings wohl erstmal langsam aufdrehen. Geplant sind 4 Pflänzchen. Erstmal nehme ich nur ein Panel in Betrieb.

Nächste Woche sollte der Schrank kommen und dann geht es auch bald los.

Muss natürlich erstmal alles zusammenbauen. Das dürfte platzmässig spannend werden. Der AKF ist schon ein ziemliches Koloss.

Die Seeds sind auch schon unterwegs

Einen Bericht wird es dann natürlich auch geben.

Naja, der Treiber war ja schon vorher bestellt. Und die Parallelschaltung hat der Hersteller empfohlen (warum auch immer).

Nachdem ich jetzt auf 2 KSQs umgeschwenkt bin, ist die Gefahr, dass das zweite Panel bei Ausfall des ersten abraucht, ebenfalls gebannt.

Zudem habe ich so die Möglichkeit beide separat zu schalten und so am Anfang auch nur eines in Betrieb zu nehmen. Was ja hinsichtlich Energieersparnis auch kein Fehler ist.

Eine Strombegrenzung habe ich ja auch - laut Datenblatt max. 2.28A. Auch wenn das merkwürdigerweise nicht so ganz mit der gemessenen Leistung zusammen passt.

Zum Thema Kühlung. Die LEDs sind ja bereits vom Hersteller auf ein 2 mm Alublech geklebt, an welchem die Panels aufgehängt werden.

Wie Du zu der allgemeinen Aussage kommst, dass bei 560mA ein Blech ausreicht und ab 700mA ein zusätzlicher Lüfter erforderlich sein soll, ist mir nicht so ganz klar?

Hier ist sicherlich die Panelgrösse (Fläche des Alublechs) sowie die Abstände der LEDs genauso relevant.

Wie Wulfman empfohlen hat, werde ich heute Abend die Temperatur nochmals mit einem normalen Thermometer messen.

Ich werde den Hygrometer/Temperaturmesser nehmen, welchen ich mir für die Growbox zugelegt habe und den Fühler ankleben. Parallel direkt daneben mit dem IR-Messgerät messen. Dann weiss ich mehr.

--------------- 3. August 2018, 17:48 ---------------
Also so falsch scheint das IR-Messgerät nicht zu liegen:

IR: 52,6°C
Temperaturfühler: 48,3°C

[eImage=422,'small'][/eImage]

Das ganz ohne Kühler bei gut 1h Betrieb und 29°C Umgebungstemperatur.

Da kommen jetzt noch die beiden Kühler drauf und dann sollte ich hoffentlich deutlich unter 50° landen.
