Hallo,
mein schrank ist soweit fertig gebaut, jetzt gehts ans anschließen. kann da jemand helfen?

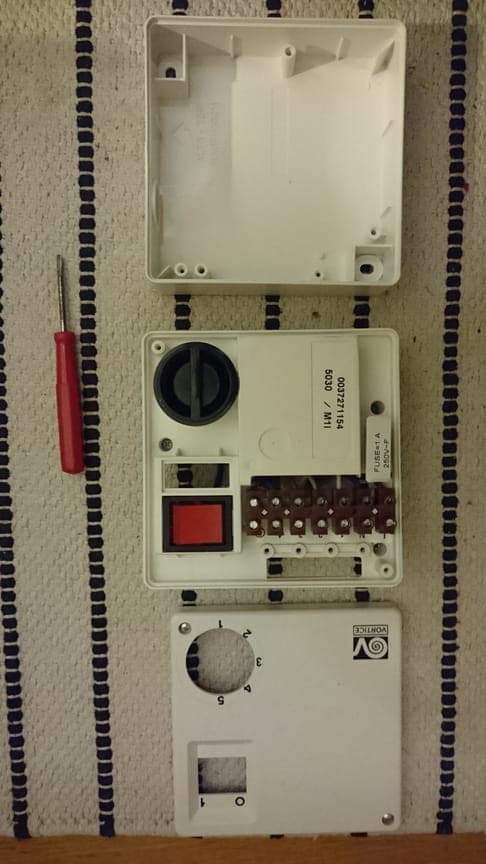

also, nehme an, der SCNRL5 kommt zwischen stromquelle und lüfter, also kabel vom lüfter durchschneiden?
nehme an, ich finde 3 kabel: schwarz, blau und grün-gelb?
welches kabel wo hin und welche richtung (lüfter -stromquelle)?
Du solltest wenn du dabei schon Schwierigkeiten hast am besten die Finger davon lassen.
Hilft dir nix wenn deine Bude dann iwann in Flammen steht oder du in der Ecke liegst.
Schwarz L
Blau N
Gn/Ge Erdung
1&2 Lüfter
@Iglo44 deswegen hab ich den geschlossenen mit sicherung genommen
karler meinte, hier wird mir beim anschliessen geholfen, da ich sagte dass das meine elektro-kenntnisse übersteigt.

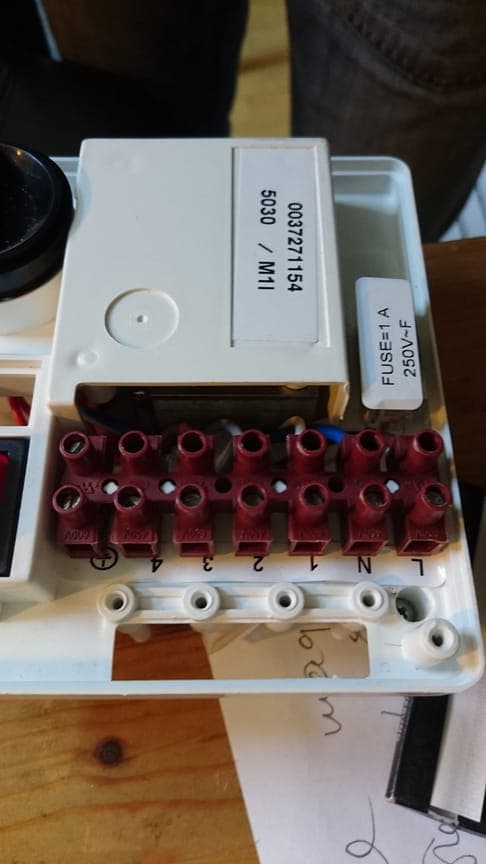

@Zerohero , ich habe dann doch aber 6 kabel, stopfe ich die erdungen beide in die letzte buchse links (rechtes bild) außen?
Elektro-Karler UG
Wo isser?
Deutsche Handwerker halt
welche Kabel willst da wie anschließen, mach mal Fotos von allen Leitungen die du da anschließen willst. Aber ja gn/ge zusammen klemmen.
mach mal vorher noch Bilder bevor am arsch

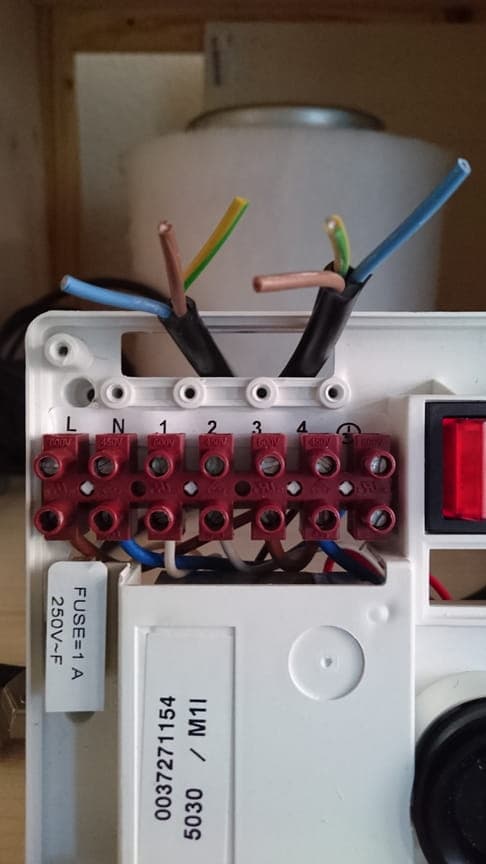

also lüfterkabel durchtrennt, lüfter rechtes kabelende, stecker linkes kabelende
alles klar exakt so wie zero hero schreibt am liebsten mit aderendhülsen und zugentlastung nicht vergessen. Immer spannungsfrei arbeiten . War verwirrt wegen dem 2ten ungeregelten lüfteranschluss
braun ist gleichbedeutend mit schwarz
right

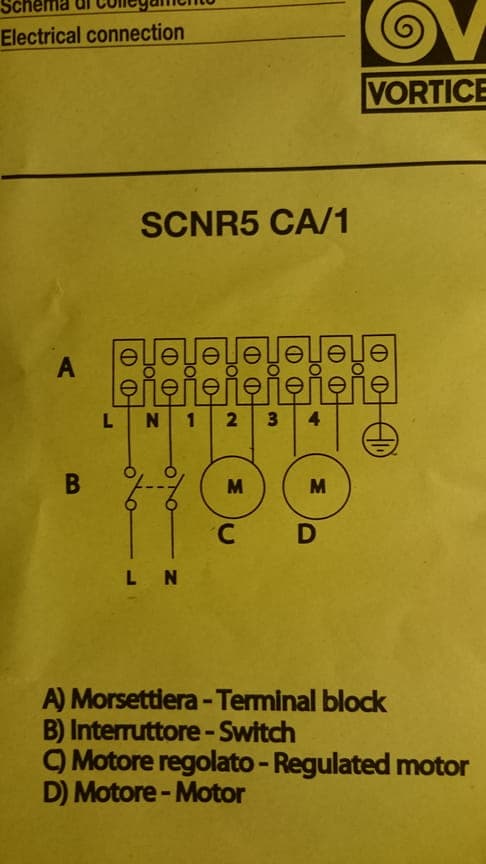

Deutlicher als das gelbe Schaltbild geht es nicht
Wer da nicht weiter kommt, ist mit nem steckerfertigen Stufentrafo vielleicht doch besser beraten
Dein Lüfter ist “M”. Einer der beiden “M”s, weil du kannst direkt zwei Motoren anschließen.
Die Erde muss immer die längste Ader sein, damit es die zuletzt rausreißt, falls du an der Zuleitung hängen bleibst
nehme an, ich finde 3 kabel: schwarz, blau und grün-gelb?
Ne Erde am Lüfter? Das währ ungewöhnlich und auch bisschen blöd, weil du kannst nur einmal Erde am Trafo anschließen und die von der Steckdose hat absoluten Vorrang. Da müsstest du dann zaubern.
und beide grün gelben ganz rechts zusammen
Nein. Niemals zwei Kabel in eine Lüsterklemme. Das gewöhnst du dir gar nicht erst an.
Finde mal raus, ob die Erde am Lüfter überhaupt eine Funktion hat und wenn nicht, dann schneid die bündig ab und dann hast du halt ein unnötig dickes Kabel. Normal braucht ein PK Lüfter keine Erde, weil da gibt es nix aus Metall, das du anfassen könntest. Bei den metallenen K-EC von Systemair sieht das anders aus.
Ist bei dem Trafo überhaupt irgendwas an der Erde? Ich seh da gar kein Kabel
das gelbe schaltbild irritiert mich... wieso steht da bei n und l switch ?
der schalter ist doch da intern schon dran ?
Soll heißen du darfst den Trafo nicht direkt ans Netz hängen, sondern da gehört ein Schalter vor den Trafo und er muss beide Adern trennen.
soll einer kommen und anschliessen oder walum sind standortinfos in der exif.dat der bilders.
Wer da nicht weiter kommt, ist mit nem steckerfertigen Stufentrafo vielleicht doch besser beraten
schliess ihm doch mal an. lt standortinfo diesmal keine tagesreise entfernt. vielleicht gibstgratis lekker leibzigerallerlei zum mittag
mein schrank ist soweit fertig gebaut, jetzt gehts ans anschließen. kann da jemand helfen?
also, nehme an, der SCNRL5 kommt zwischen stromquelle und lüfter, also kabel vom lüfter durchschneiden?
oder das kabel einerner steckleiste die angeschlossen wird. lüfterstecker dann darein.
da ich sagte dass das meine elektro-kenntnisse übersteigt.
der offne stufentrafo ist imho einfacher zum anschliessen
Das währ ungewöhnlich und auch bisschen blöd, weil du kannst nur einmal Erde am Trafo anschließen und die von der Steckdose hat absoluten Vorrang. Da müsstest du dann zaubern.
hat der lüfter kein gehäuse aus leitenden material, ist das irgendwie wurst. falls dem dennoch so sein sollte. eine ader an erde anklemmen. am anderen ende der ader ne 3 oder 5 hebelklemme anstecken. vielleicht mit kabelbinder-n än zugentlastung stricken.
laut vde oder wie der scheiss heisst, sollen eigentlich aderendhülsen oder wie das heisst in die lüsterklemmen.
nicht, wie nach alter vätersitte, die blanke litze.
an der lüsterklemme ist da wo erde steht, intern kein kabel angeschlossen...
Bekommst du das Erdekabel vom Lüfter in die hintere Buchse gefummelt?
am anderen ende der ader ne 3 oder 5 hebelklemme anstecken. vielleicht mit kabelbinder-n zugentlastung basteln.
Das meinte ich mit zaubern
der offne stufentrafo ist imho einfacher zum anschliessen
Schon, aber der hat keinen Umschalter und einen Umschalter anzuschließen ist schon wieder kompliziert.
schliess ihm doch mal an... keine tagesreise entfernt.
Boa nee. Ham wir niemanden der näher wohnt.
Hab bis 5 Gipskarton Yoga gemacht und Montag geht die Scheiße weiter, weil der Penner den ich vermittelt hab, nach 4 Tagen schon einen auf zarte Blume macht
“ich hab Putzerflechte
”
Ja du Nuss, dann würd ich mich mal vor der Arbeit eincremen und nach der Arbeit duschen
vielleicht hilft der fred weiter, Stufentrafo
aber der hat keinen Umschalter und einen Umschalter anzuschließen ist schon wieder kompliziert.
wenn an jede voltstufen abgriff en kabel angeschlossen werden würde, und auf das andere ende ne hebelklemme. dauert das inklusive netzstecker raus rein keine 5sekunden.
ist der lüffi ordentlich überdimensoniert wegen dem lärm, reicht i.d.r aus wenn pernament nur auf einer voltstufe betrieben wird. bestenfalls 80v für frühjahr winter herbst, 110 im sommer, oder so.
trau mich schon gar nicht mehr thc_haze-2stufen "klimasteuerung" zu erwähnen.
Und dann ist mal einer zu faul den Netzstecker zu ziehen und packt an 110V
Fröhliches braten allerseits.
und packt an 110V
nö, dafür haste hebelklemmen drauf. wenn das aber auch noch zuviel ist,entscheidet halt darwin.
ein personenschutzschalter mit 10ma gehöhrt imho wie akf sowieso an jedes stromversorgendes dingens. sowas ist gemeint z.b
