Laut Datenblatt gehen in die Stripsteckplätze max 0,82mm² Kabel rein.

Mein Meanwell hat 12€ mehr gekostet, die Wärmeleitpaste kannst dir bei den F Gen³ Strips sparen wenn du nicht über 700mA gehst. Das Sticky Tape in 19mm hätte gereicht, die Paste ist in dem Fall nicht besser.

Die schmalen F Gen³ Strips sind genau 19,5mm breit: STICKY TAPE 19mm x 10m doppelseitiges Klebeband extra stark TRANSPARENT | eBay

Das Sticky Tape erwähne ich nicht zum ersten mal, grins.

Die Angbae zum Querschnitt des Kabels bezoeht sich auf die Stammleitung , also die Verbindung vom NT bis zu der Verteilung auf die einzelnen Stripes
Als grobe Richlinie solte man als Querschnitt, bis ca. 4 A min. 1,5mm² // bis 10 A min. 2,5mm² verwenden

Für die Verbindungen von der Stamm(Zu-)leitung zu den einzelnen Stripes bzw. auch zu den Vorwiderständen genügt, in deinem Fall, bereits 0,5mm²

Das ist ja voll umständlich mit den Widerständen unter jedem Strip.

Vergiss dann nicht das ein normales Boxenkabel nur für max. 50Volt ausgelegt ist.

Das heißt du hast jetzt 3000k und 4000k gemischt in einem Panel ? Ich finde das nicht gut, außer du würdest zur Vegi nur mit 4000k growen und später nur mit 3000k. Da baue ich vorher 2 Panels und stecke den Treiber um, solange ich nur den einen habe.
Gemischt kriegt eine Pflanze 4000k Licht ab, die daneben 3000k, ein Teil wieder 4000k usw,... So findet man niemals raus welche Kelvin einem am besten gefallen!

Wieso machst du alles so kompliziert ?

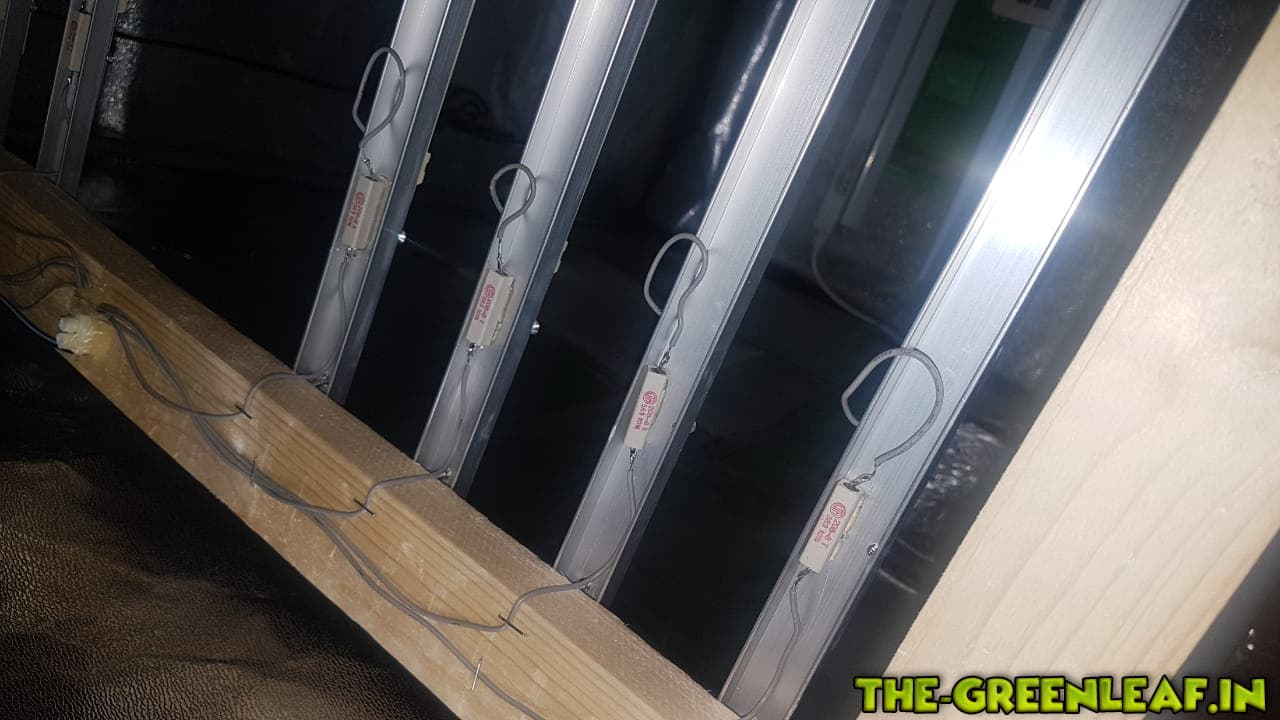

Die vielen offenen Kabel bei den Widerständen sind auch nicht der Hit in einem feuchten Growraum.

Edit: Dein Tacker verquetscht keine Kabel ? Nicht das du die Schutzhülle verletzt..

@GreenHornet80 was sind das für komische geschlossene Profile ? Mit Vierkant/Reckteckprofilen staut sich die Wärme im inneren des Profils, weshalb das Alu wärmer wird als mit nach hinten offenen U Profilen.

Aluminum U Profil Schiene Alu Walzblank T66 U-Profil Stange Aluprofil | eBay 20x20x20x2mm reicht dicke, sagt sogar Samsung selbst.

Zitat von Flashi

Vergiss dann nicht das ein normales Boxenkabel nur für max. 50Volt ausgelegt ist.

Woher hast du denn diese Weisheit
Nach EU (D) Richlinien muss jedes E-technisch nutzbare Kabel eine Spannungsfestigkeit von > 500V haben
Vernünftige LS Kabel (ab 2,5mm²) haben i.d.R. Isolationswerte > 1000V

Zitat von Flashi

Gemischt kriegt eine Pflanze 4000k Licht ab, die daneben 3000k, ein Teil wieder 4000k usw,... So findet man niemals raus welche Kelvin einem am besten gefallen!

Bei dem geingen ABstand von Stripe zu Stripe und der Tatsache, dass dich der Spektralbereich von 3000 & 4000K LED sich weitgehendst überschneidet ergibt sich, in der Kombination
lediglich ein höherer Photonenstrom, was ja nur von Vorteil ist.

Für die Vegi sollte allerdings die Farbtemperatur nicht unter 4000K (besser > 6000K) genutzt werden, aber bei seiner Verschaltung ist es auch rel. einfach das ganze getrennt schaltbar zu machen

Weil das überall dabei steht, zumindest bei den super vielen Boxenkabeln die ich Anfang Jahr in der Hand hatte. Ich bin fast verzweifelt, dachte kurzzeitig auch das mir so ein Kabel reicht, nur habe ich über 200V auf dem Kabel, das war mir dann nicht geheuer wenn da überall max 50V dabei steht.

Mag sein das es hochwertigere Boxenkabel gibt aber die kosten weit mehr als ein normales einadriges Kabel das ich Online in Meterware bestellen kann.

Schau nicht in das Licht (!), meine Augen kommen speziell mit dem Strip Licht überhaupt nicht klar.

Wenn ich die Pflanzen binde und länger dem Licht ausgesetzt bin (ich schaue nie direkt rein), ist es mir danach immerwieder ganz schwummrig, ich fühle mich komisch und habe schon 2-3x gemeint das sich mein Augendruck erhöht.

Hab schon länger den Eindruck das die Leuchtstoffe das UV Licht nicht annähernd so gut umsetzen wie sie es bei einer derartig konzentriertem Lichtquelle müssten.
Mit ner Schutzbrille ist das arbeiten unter dem Licht wesentlich entspannter

Ich habe dir per PN das 80x80cm Setup erklärt....

1x HLG 185H C700A an 10x F562B über ein Panel mit ~70x60cm. Du musst schauen ob die 70cm Breite ausreichen, weil sich dein Zelt im Betrieb zusammen zieht.

Dann baust ein kleines Panel mit 10-15cm x 60cm & hängst 2-3 Strips an einen HLG 60H C700A, das wars.

Das große Panel hat max 169W, das kleine mit 2 Strips ca 34W, mit 3 Strips 51W. Ich habe mit max 24,2V gerechnet, Real könnten es insg. 10W weniger sein.
Der kleine HLG 60H kann max 3x F562B Strips aufnehmen.

Jetzt brauchst für jedes Panel zwei 2-polige 221Wago Klemmen (für die Stromverbindung des Panels), dazu eine 3-polige Kabelmuffe & ein 3-poliges Stromkabel mit 1,5m Kabel, für den 3-poligen Ausgang des Treibers.

Die Kabelmuffe kannst auch durch Wagoklemmen, Lüstenklemmen und Co ersetzen, aber die Muffe sitzt nicht zu selten im Growraum & gute Kabelmuffen sind spritzwassergeschützt.
Man kann auch billige Elektriker Dosen mit Dichtring nehmen und die Wago/Lüstenklemmen darin verstauen, dann sind die auch geschützt.

2-polige 221Wago Klemme: WAGO Verbindungsklemme flexibel: 0.14-4mm² starr: 0.2-4mm² Polzahl: 2 221-412 1 St. Transparent, Orange, A034 | voelkner - direkt günstiger

3 polige Kabelmuffe: 263757682272?hash=item3d692ed660:g:t7EAAOSwF25bIXSl&_sacat=10666&_nkw=3 poli Kabelmuffe&_from=R40&rt=nc&_trksid=p2499334.m570.l1313.TR12.TRC2.A0.H0.X3 poli Kabelmuffe.TRS0

3 poliges Stromkabel: netzkabel-mit-schutzkontaktstecker-1-5-m-561646?&gclid=Cj0KCQjw45_bBRD_ARIsAJ6wUXRUidURPL_mKFBjTxyla6SlXbA2IiJaJ4RA8v6elfs8POcqZgLDSn0aAlhHEALw_wcB

Jetzt brauchst das 19mm Sticky Tape um die Strips aufs Alu zu kleben: g1.php?t=271979327945&site_id=5338647&cat_id=109739&s_s=1500&turl=aHR0cDovL3JvdmVyLmViYXkuY29tL3JvdmVyLzEvNzA3LTUzNDc3LTE5MjU1LTAvMT9mZjM9NCZwdWI9NTU3NDYzMTY2MiZ0b29saWQ9MTAwMDEmY2FtcGlkPTUzMzgyNDMzMDUmY3VzdG9taWQ9Jm1wcmU9aHR0cCUzQSUyRiUyRnd3dy5lYmF5LmRlJTJGaXRtJTJGU1RJQ0tZLVRBUEUtMTltbS14LTEwbS1kb3BwZWxzZWl0aWdlcy1LbGViZWJhbmQtZXh0cmEtc3RhcmstVFJBTlNQQVJFTlQtJTJGMjcxOTc5MzI3OTQ1&s_ap=1o1&s_crid=239794497323&s_d=c&s_tid=pla-402509568185&s_adid=51642418498&s_cid=1016909450&s_oid=271979327945&s_pid=402509568185&s_mcid=119767461&s_adtype=pla&gclid=Cj0KCQjw45_bBRD_ARIsAJ6wUXRCTikJGq_EUyMvi2zo9AGV9NCFF4GhtFYxjA6sKBbivbMS1eN_xRUaAt8gEALw_wcB

Die Alu Profile sind bei Sixbros (Ebay) am günstigsten. Für den Rahmen nimmst entweder 20x10x2mm Rechteckprofile, 20x10x2 oder 20x20x2mm L Profile oder sonst irgendwas um die Strips zu befestigen.

Für die Strips reichen 20x20x20x2mm U Profile, aber die Streifen nicht ins innere des U kleben!

Das Panel wird mit 4mm Blindnieten befestigt oder M4 Schrauben.

Alle Strips werden in Serie verkabelt, auf dem großen Panel sind über 200V drauf. Es ist also Vorsicht geboten & habt einen klaren Kopf!

Man fängt mit dem Pluskabel des Treibers an (2-polige Seite), steckt es in das Plus des 1. Strips/LED. Dann gehts bei diesem Strip bei Minus mit einem neuen Kabel raus & steckt das ins Plus des nächsten Strips.
Dann wiederholt sich alles bis zum letzten Strip, den Ihr noch mit den anderen verbindet und außen kommt das Minus vom Treiberkabel in das Minus des letzten Strips, wodurch der Stromkreislauf geschlossen ist. Jetzt sollten die Lichter brennen.

Hier fehlt unten links das Plus und oben das Minus vom Treiber:

Mit 10 F562B Strips kommst du auf max 242 Volt, was es auch nicht viel besser macht.

Die Kabelsteckplätze der Strips vertragen dauerhaft nicht mehr als 300V. Wer größere Panels bauen will, müsste seriell verkabelt alle Kabel verlöten & könnte d ann bis 450V... Das ist eher nichts für uns Noobs. Edit: Nutzt lieber 2+ Treiber und bleibt unter 300V. Ich mache nichts anderes, solange ich den Rest nicht 100% verstehe!

Zum verkabeln der Strips nimmst am besten ein einadriges Kabel mit Kupferkern in 0,75mm².

Ich habe die richtige Bezeichnung des Kabels nicht im Kopf...

--------------- 6. August 2018, 17:53 ---------------
Du musst nur aufpassen das kein Strom auf den Kabeln ist, solange du daran rum schraubst...

Darum ist es auch wichtig, alle Kabel und Steckverbindungen sehr sauber abzuisolieren. Nach dem stecken und verschrauben der Kabel dürfen keine blanken Kabel raus schauen.

Wenn das der Fall ist, zieh das Kabel raus, kürze die abisolierte Stelle und schau obs besser wird. Ich habe alles 8mm abisoliert & nirgends offenen Stellen.

@GreenHornet80 weißt wie ich meine ? Also keine blanken Stellen an den Wagoklemmen, Lüstenklemmen und Kabelmuffen Verbindungen. Es gibt Beispiel Fotos im Netz, aber ich finde gerade keins...

Zitat von Flashi

Bezeichnung des Kabels nicht im Kopf.

NYA 1 x 0,75mm²

Schau hier das obere Foto direkt unter der Überschrift. Hier siehst du 6 Kabelverbindungen, wovon 5 nicht gut sind... Nur der obere linke Anschluß ist gut gemacht, bei allen anderen sieht man das blanke Kabel (unbedingt vermeiden): Stromkabel verbinden - mit/ohne Lüsterklemme - Anleitung - Talu.de
