Da es meine Finanzen gerade mal wieder zulassen hab ich mich entschlossen nochmal ein Panel aufzubauen
Zum Einsatz sollen dieses mal 2 x 2 Zeus 308 Compact Module mit einem HLG-480H-42A. kommen.
Damit ist, je nach verwendeter Kühlung, eine gesamt eff. Leistung von ca. 80 - 430 W möglich
Zunächst werde ich die Panels ertmal Ausmessen , ob denn die Daten des Herstellers auch zutreffen
Das Ergebnis werde ich dann in der Rubrik LED Test´s einstellen
Für 1m² oder mehr gedacht?
Dagegen können deine HV COB Panels alle einpacken, wahrsage ich.
Die HV-COBs habe ich ja auch bewusst nie für die Blüte empfohlen
Die sind wirklich nur als Preisgünstige Alternative für die Vegi anzusehen
Fett, da bleib ich am Ball... bau mir auch mal eins sonst mach ich hier ewig mit NDL rum
Leider ist die neue KSQ für die Panels noch nicht angekommen, so dass ich bisher nur ein Paar Testmessungen mit einem Modul
an meinem Labor NT machen konnte Den ersten Messungen(mit einem Modul) zu Folge ensprechen schon mal den Herstellervorgaben

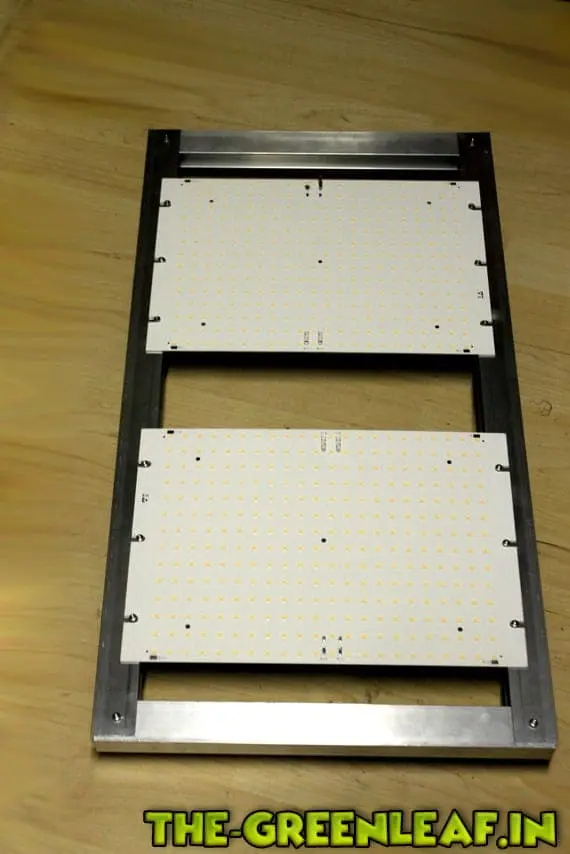

Heute aber zunächst mal einen Blick auf meinen ersten Prototypen mit 2 Modulen
Maße = 32 x 60cm voraussichtliche optimale Ausleuchtfläche, nach den esrten Tests, ca. 80 x 40cm, noch gut brauchbar etwa 100 x 50 cm
Hab nach Bauanleitung von Wulfman ein ähnliches Panel mit den Zeus 308 gebaut. Nur ist das hier ordentlich verdrahtet
Ist auf jeden Fall zu empfehlen das Ding :thumbsup:

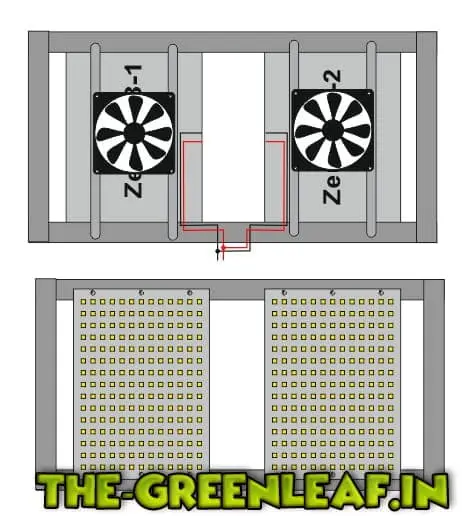

Zu den Anfragen bezüglich des Aufbaus & der verwendeten Materaialien hier noch eine Skizze u. Materialliste für dieses Panel
Module : 2 Stück Zeus 308 Compact a´ 69,90 € = 139,80 €
Rahmen : Alu U-Profil 20x30 x 2mm = 2x 60cm & 2x 31.5cm ca. 3,12€ /m = 6,24 €

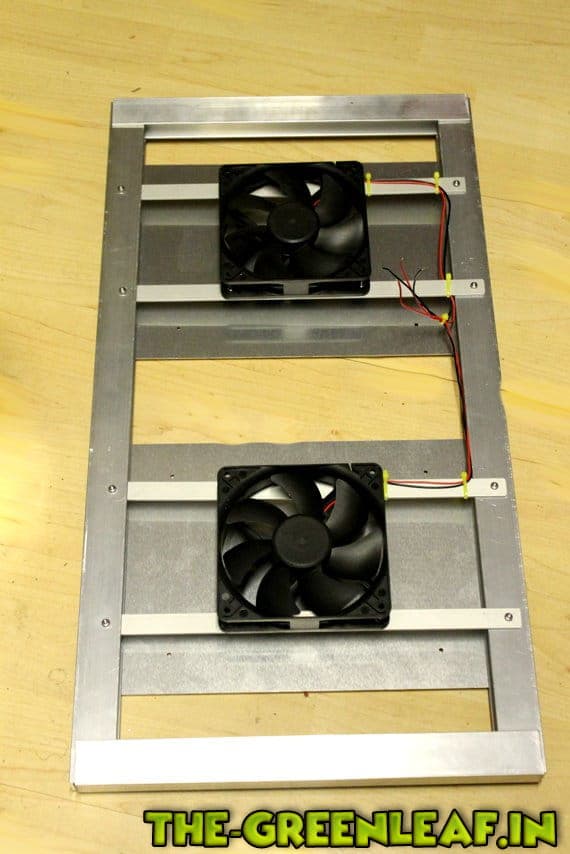

Kühlung : 2 x 120mm PC- Lüfter a´6 € = 12 €
Zur Montage der Lüfter : 4 Stück Alustreifen 15 x 2mm a´2,65 = 5,30 €
Zur Stromversorgung verwende ich ein HLG-480H-42 (118 €) da dies gleich für 2 Panels vorgesehen ist
Ausreichend für ein Panel wäre hier bereits ein HLG-185- bzw HLG-240-42 ca, 50 -70 €
Die Lüfter werden direkt über die KSQ über einen optionalen Spannungsregler versorgt und laufen mit ca. 7 V kaum hörbar
Gesamtkosten für ein Modul liegen also bei ca. 220 € für eine Leistung von , einstellbar ca. 40 - 240 W/eff.
Da setz ich mich mal dazu. Könnte auch noch ein neues Panel gebrauchen.
Hey Wulfmann
Hattest mir ja mal ein Tip gegeben mit den Led für die Vegi
Was ist der beste Abstand in der Vegiphase?
Habe Sie auf 35cm jetzt was sagst du?
Habe Sie auf 35cm jetzt was sagst du?
Du kannst o.w. bist auf ca. 20cm gehen, wenn du das Panel dimmst (ca. 60%) sogar bis ca. 10cm
Wie dimmt man das Teil?
Mit einem , handelsüblichen billigen Dimmer
Geht nicht hab so ein Dimmer für die Steckdose mit Drehknopf geht nur entweder ganz hell oder dunkel ihrgendwie!
Hab mich auch schon gewundert. Phasenanschnitt oder Phasenabschnitt?
Ich hab 4 versch. Dimmer (Baumarkt) ausprobiert und konnte mit allen regeln
Es sollten möglichst Dimmer für ohmische Lasten sein, als keine Aufwendigen mit Phasenabschnitt usw.
Ahhhhsooooo aber warum kann auch 20cm Abstand sein find ich weis ja nicht wieviel man dimmen soll usw.
Damit die Teile länger leben. Hast du dieses nutzlose Stück Blech noch dran, oder schon einen Kühlkörper.
Nutzlose Blech ist noch dran und wird echt heiß ohne Venti!
Hatte auch vor das auf einer Aluplatte zu bauen und mit paar Lüftern zu versehen
Genau das es so heiß wird, zeigt das es nutzlos ist
Ja bau mir bald was besseres nur sind die doofen Leds festgenietet wie bekommt man die vernümpftig ab?
