So ziemlich alles was man über diese Teile wissen kann.
Ja aber er zeigt nicht wie man die Nieten los bekommt
Bohr halt die Köpfe weg.
Raus bohren gute Idee :thumbsup:
Versuche das die Tage mal...
Dann bräuchte ich noch günstige Aluplatten weis einer wo man die billig her bekommt?
Zurück zum Thema

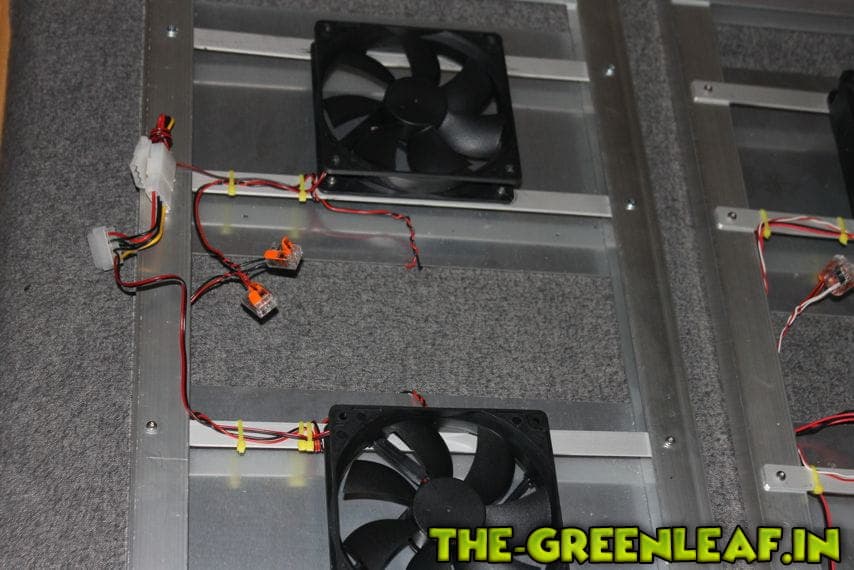

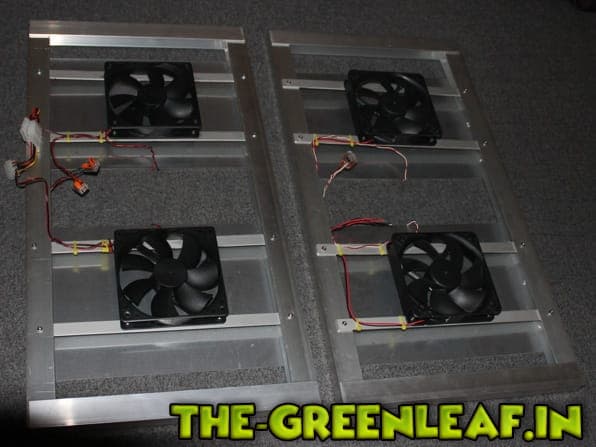

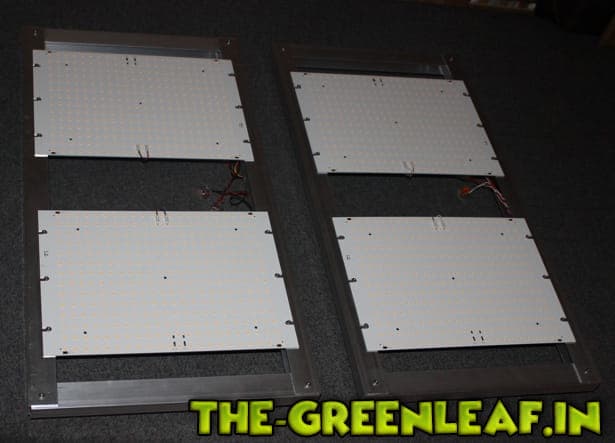

Da die KSQ leider immer noch auf sich warten lässt, hab ich schon mal das 2te Panel aufgebaut
und beide, soweit schon mal vorverdrahtet, dass sie , sobald die KSQ endlich eintrifft , gleich auf den
Prüfstand kommen können
Du musst sowieso noch die Lüftungsgitter einbauen und alles weiß lackieren Voll wichtig
Geile Geräte
Heute sind endlich die KSQ´s angekommen und ich konnte das erste Panel schon mal grob testen
Die ersten Messungen haben mich dann schon mal etwas überrascht .
Die genaueren Daten folgen aber noch in meinem LED Test Post.
Hier also schon mal vorab erste Daten zu einem Panel:
In 20cm Abstand :
Lux = >> 100.000 ( mein Messgerät zeigt overload
)
PAR = 1400- 1700 µmol
50cm Abstand
Lux = 45.000 lx
PAR = 500 - 700 µmol
Die Temperatur des Panels , nach 3 Std. Dauerbetrieb und 24 Grad Raumtemperatur, mit 200 W/eff Leistungseinstellung liegt gerade mal bei 30 Grad
und damit ca. 90% niedriger als eine vergleichbare NDL !!
Welche KSQ´s sind das genau was kosten die genau und wo hast du Sie bestellt Wulfmann
Die Bauteile sind doch weiter oben bereits aufgeführt
Lieferant der Zeus ist LEDTech >> ZEUS 308 COMPACT High-Performance Platine 3500k - CC Modul

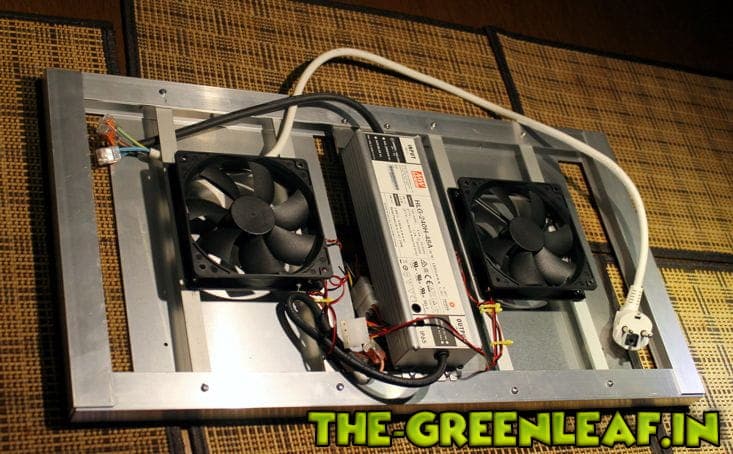

Die KSQ´s kommen von Feldmann >> meanwell-hlg-240h-42a?gclid=CjwKCAiA9K3gBRA4EiwACEhFe4uXDZH2Hc2CZR3qpTxz4YU6ffrRmwfuPxVSNCe9linYc5A8YsXCWRoClVAQAvD_BwE
--------------- 9. Dezember 2018, 20:14 ---------------
Hier schnell noch mal 2 Bilder des Panels zur Wärmeverteilung (fasll es jemanden Interessiert
Bild 1 = Temperatur im Zentrum des Modules
Bild 2 = Temp. an der KSQ
Du hast auch alles an Gerätschaften Wulfman :thumbsup:
Wärmebildkamera was für eine hast du?
--------------- 9. Dezember 2018, 20:22 ---------------
Sind die Teile besser als COBs?
Hi sag mal hab ich das richtig von der Homepage entnommen,
man muss da weder bohren noch schneiden,
besser gesagt nur zusammen schrauben löten, und fertig ist das richtig?
gefällt mir auch optisch sehr gut das Panel @Wulfman77
saubere Abreit
Ja ist bestimmt geil das Panel!?
Wulfmann warum hast du 3500K genommen und nicht 3000K
Wäre 3000K nicht noch besser für die Blüte?
Wärmebildkamera was für eine hast du?
Ist nichts besonderes , ist eine " FLIR ONE Pro "
warum hast du 3500K genommen und nicht 3000K
Weil, bei meiner Bestellung, keine 3000er kurzfristig lieferbar waren und ich eh genügend Material am Lager habe um den Rotanteil ev. noch zu verbessern
Aber 3000K ist besser als 3500K oder?
Weil ich mir vieleicht auch sowas zulege bald
Aber 3000K ist besser als 3500K oder?
Ja, aber vernachlässigbar
Da mich die ZEUS 308 PCB´s so positiv überrascht haben, habe ich mich nun kurz Entschlossen , doch noch ein weiteres Panel,
für unseren Hauptvegischrank aufzubauen
Um diesen, recheckigen Schrank (120 x 90 x 160 cm), optimal auszuleuchten kommen dieses mal 2 Zeus 308 XT mit 5000K mit einem HLG-240-48A zum Einsatz
Damit kommen wir auf eine Leistung von ca. 80 - 200 W was locker ausreciehn sollte

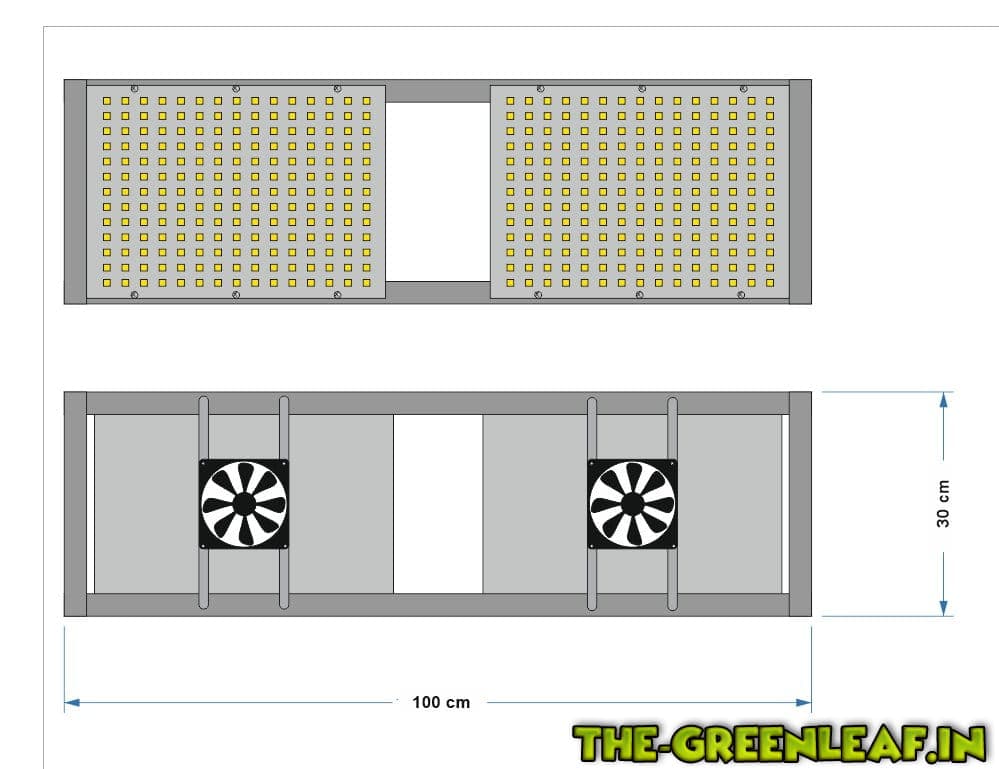

Hier schonmal die Skitte zum Aufbau des Vegipanels >>
Würden 2 stück für 1x1 Meter reichen?
Würden 2 stück für 1x1 Meter reichen?
Für die Vegi a.j.F.
Suche eher was kräftiges für Blüte entweder mach ich nochmal mit COBs weiter oder die Zeus nur wird mir das zu teuer mit Zeus um 1x1 Meter auszuleuchten?!
Haben die mehr als die Samsung FGen Strips?
auf der Homepage sieht man wie die Panel an den Highpro Hanger hängen.
Garden Highpro Prohanger - max. 48kg Belastbarkeit
lässt sich das Netzteil auch ohne das Profil anbringen @Wulfman77?
Sieht so aus als müsste man das Netzteil ohne Profil irgendwie am Zelt anbringen
Prinzipiell könnte man die KSQ auch direkt auf den PCBs installieren, wie es z.B. bei den Quantum Boards gemacht wird,
aber das ist, meines Erachtens keine so optimale Lösung, da sich dies negativ auf die Wärmeverteilung auswirken würde
--------------- 4. Januar 2019, 10:37 ---------------
Nur noch so, zur Info bez. der Betriebstemperatur des Panels im Dauerbetrieb
In den, nunmehr, über 2 Wochen Dauerbetrieb erreichte das Panel eine max. Temperatur von ca. 29 Grad,
bei einer max. Raumtemp. von ca. 27 Grad
