Das mein Budget nicht immer so hoch sein kann, hab ich mir alternativ ein günstiges Panel gebastelt.
Meine Growbox ist eine einfache Secret Jardin Hydro Shoot Box 40, mit dem Maßen von 40 x 40 x 120 cm.
Ich kultiviere halt nur für einen kleinen Ertrag und um Samen zu erstellen.
Meine Bestellliste:
14 x BXEB-L0280Z-35E1000-C-B3
1 x Mean Well HVGC-100-350A
Alupplatte (35cm x 35cm x 5 mm)
Zzgl. Kleinteile wie Kabel, Schrauben, Sticky-Tape,Aufhängung
Bridgelux: 14 x BXEB-L0280Z-35E1000-C-B3
Datenblatt:
DS131 Bridgelux EB Series Gen2 Data Sheet 20171020 Rev A.pdf
KSQ :
Mean Well HVGC-100-350A
HVGC-100-spec.pdf
Alles kurz mal durchgerechnet :
Die BXEB-L0280Z-35E1000-C-B3 laufen laut Datenblatt mit 19,5 V
Das Mean Well HVGC-100-350A kann laut Datenblatt mit bis zu 285V laufen.
Das KSQ lauft mit 350mA/100% bis 210mA/60% +/- 5 %
99,75 Watt bis 59,85 Watt +/- 5 %
Also:
14 Stripes x 19,5 V = 273 V
Maximalleistung
von 14 x 19,5 V x 0.35A = 95,55 Watt
Minimalleistung
von 14 x 19,5 V x0.21A = 57,33 Watt
_________________________________________________________________________________________
Laut Datenblatt laufen die BXEB-L0280Z-35E1000-C-B3 mit 175 lm/W.
Somit komme ich (Maximalleistung) auf der zu beleuchtenden Fläche 40 cm x 40 cm auf ungefähr 15.000 - 16.000 Lumen. +/- wen ich mich nicht verrechnet habe
Durchführung:

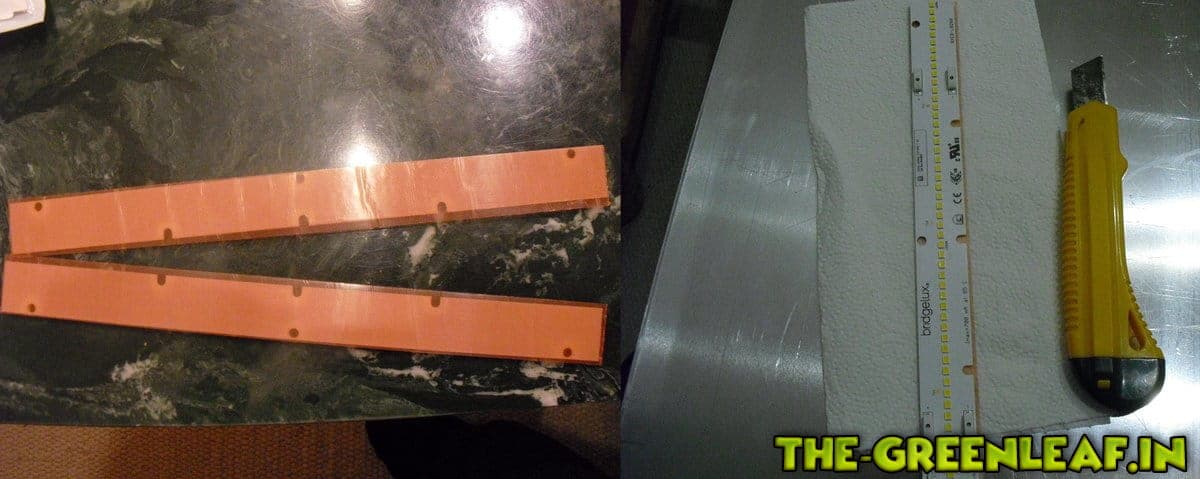

Erst wurden die Stripes gereinigt (Isopropanol), mit dem Sticky-Tape beklebt und in Form geschnitten.

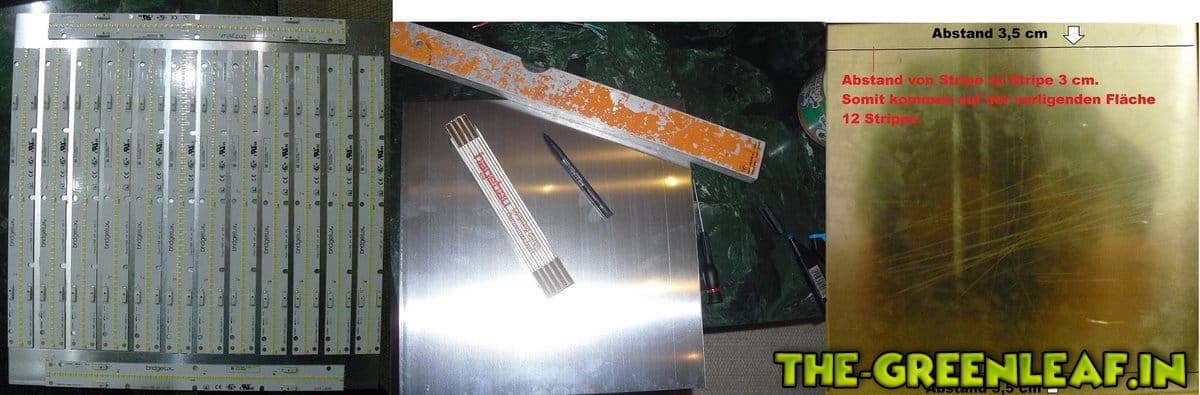

2.Als nächstes wurden die Stripes + Aluplatte visualisiert und angezeichnet
---------------------------------------------------------------------------
Auf der anderen Seite der Aluplatte, dort wo die Stribes drauf kommen,
befand sich noch Klebefolie. Die Aluplatte musste gut gereinigt werden vor dem aufbringen der Stripes.

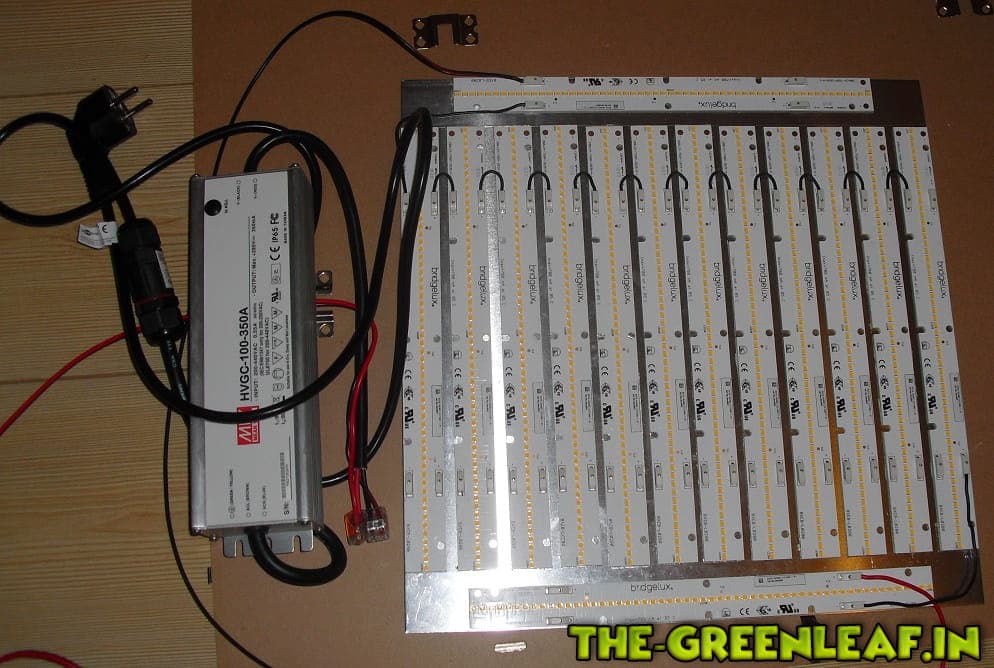

Es wurde ein Kabel mit starre Litze geschnitten und anschließen wurde verkabelt.
------------------------------------------------------------------------------------
Anschließen wurde noch das Netzkabel mit dem KSQ verbunden und am Panel angebracht

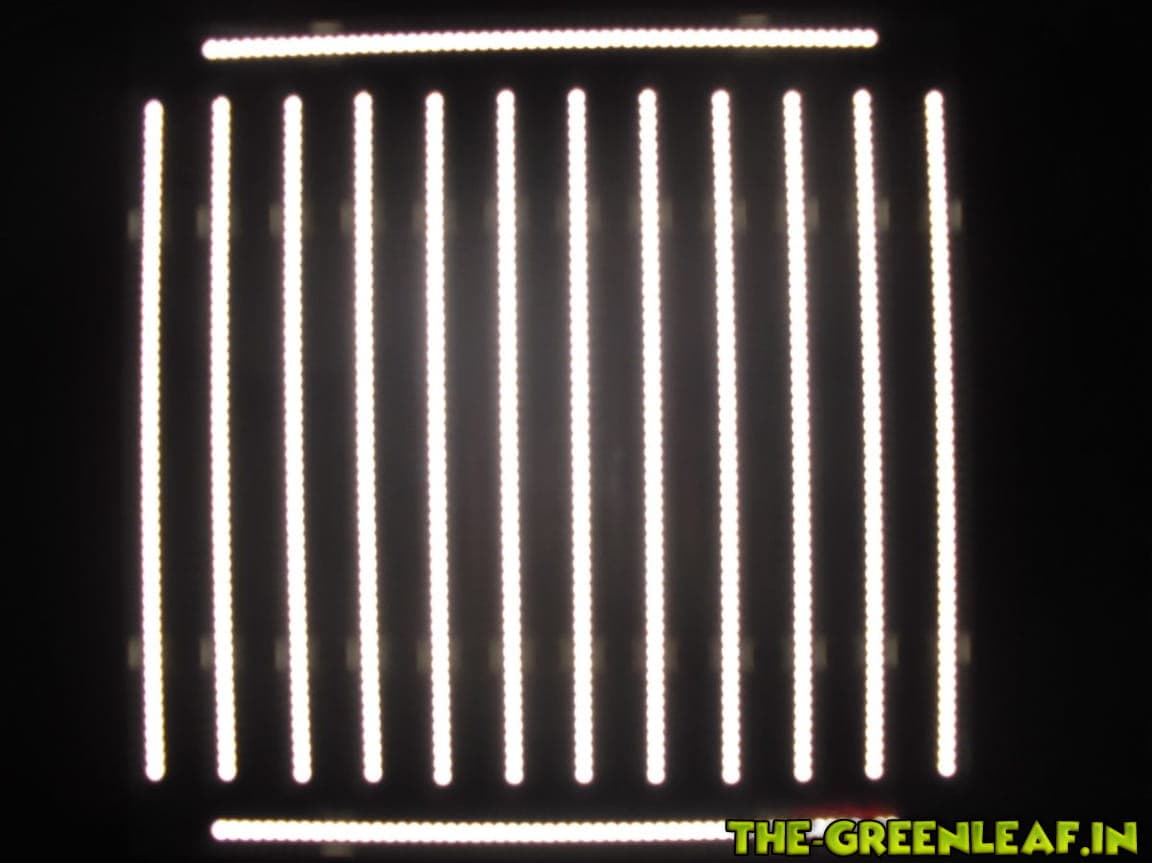

und siehe da, es leuchtet
Viele Dank für's lesen und euer Interesse.
