Stealth/Silent IKEA PAX DIY Growbox (50x35x230) mit Automatisierung und Überwachung!

  • weedsmokeson
  • 18. März 2021 um 16:39
  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 16:39
    • #1

    Servus Leute!

    Seit langem spielte ich mit dem Gedanken, mir eine eigene GrowBox zu bauen! Ich war genervt von schlechtem Weed und der ständigen Beschaffungsangst. Aufhören kam natürlich nicht in Frage :)

    Zudem musste ich etwas gegen starke Corona-Home-Office-Langeweile unternehmen. Das Projekt ist inzwischen so gut wie fertig, mein erster Grow hat bekommen!

    Was ich alles im Detail in meine GrowBox gebastelt habe und wie Sie entstanden ist, möchte ich euch in diesem Thread zeigen!

    Viel Spaß euch beim Lesen und natürlich freue ich mich über viele Kommentare und Anregungen!


    Ziele, die ich mit der Box erreichen wollte:

    • Ertrag 20-50g
      Wenn ich mit einem mal growen zwischen 20 und 50g Ertrag habe, bin ich glücklich!

    • Stealth!
      Die Box muss sich in die vorhandene Büroumgebung integrieren, ich wollte kein Zelt in meiner Wohnung stehen haben.

    • Silence!
      Die Box muss leise sein! Da ich direkt neben der Box arbeite, wäre ein Lauter Lüfter ein absolutes NoGo!

    • Automatisiert!
      Ich bin durch Beruf und Hobby dazu verdammt, alles automatisieren zu müssen. Zudem will ich nicht ständig zuhause sein müssen um mich um die Box zu kümmern.

    • Überwacht!
      Ich möchte immer und überall sehen und wissen was in der Box passiert - ich hätte sonst immer ein ungutes Gefühl, wenn ich nicht zuhause bin.

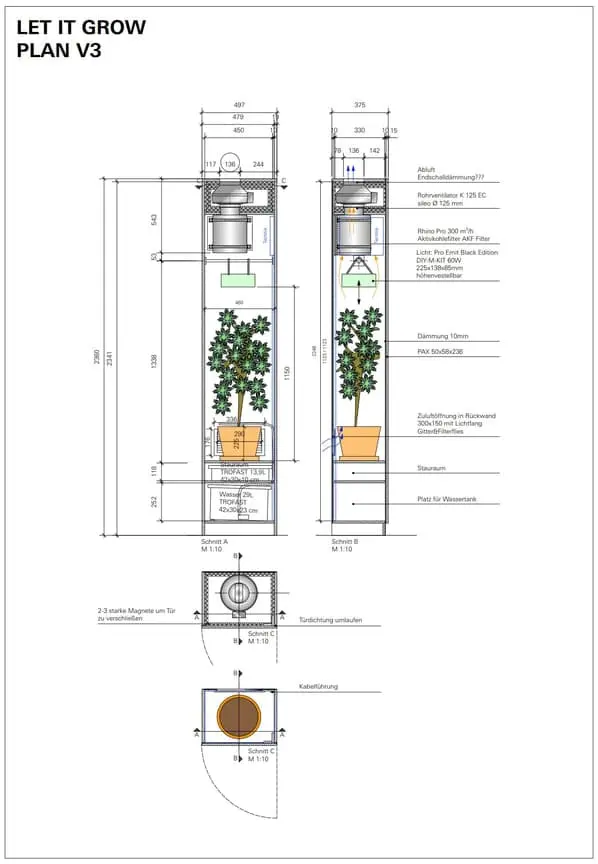

    Los gehts mit dem Bauplan:



    Komponentenliste:

    Korpus:

    • Ikea PAX 50x35x230
    • Magnetic Catch (6P03) (3 Starke Magnete zum festen Schließen der Schranktür!)
    • RATEL Rubber Weather Strip (Dichtband, wird auf den Korpusrand aufgebracht)

    Abluft:

    • K 125 EC Rohrvent. Metall
    • Rhino Pro 300 m³/h Aktivkohlefilter AKF Filter
    • Pyramid Foam Self-Adhesive Type 100 x 50 x 5 (Schaumstoff zur Geräuschdämmung des Rohrventilators)

    Zuluft:

    • Lüftungsgitter für Zuluft „Ventilation Grille Dalap WDP 300X150“
    • M&H-24 Cooker Hood Activated Carbon Filter (Aktivkohleflies, wird auf Lüftungsgitter angebracht, Filter für Zulft und Lichtfalle)

    Licht:

    • Pro Emit Black Edition DIY-M-KIT 60W (1x CREE CBX 3590)

    Bewässerung:

    • Wassertank
    • TSSS Brushless Mini Water Pump 240 l/h 4.8W DC 12 V Submersible Pump (Mini Wasserpumpe für automatische Bewässerung)
    • Rehau Top Quality Original PVC Hose, Fuel Hose, Water Hose, Air Hose, Sold by the Metre, transparent (Wasserschlauch, 2m)

    Strom:

    • TP-Link HS110 (Wifi Steckdose für Stromverbrauch der kompletten Box und als „Hauptschalter“)
    • Brennenstuhl Premium-Line 4-fold black/grey 5 m (Steckdosenleiste 4x)
    • MeanWell Schaltnetzteilmodul mit geschlossenem Gehäuse und Schraubklemmen 12V / 2,5A (12V Netzteil für Ventilation und Wasserpumpe)
    • Mini Step-Down Converter einstellbar 4,75-23V -> 1-17V / 3A (Runterregeln des 12V Ventilationslüfters)

    Intelligente Steuerung:

    • Raspberry Pi 3
    • Waveshare Raspberry Pi Power Relay Board Raspberry Pi Expansion Board Module for Raspberry Pi A/B/2B/3B (3x Relais zum schalten von Licht, Ventilation, Wasserpumpe)
    • Adafruit Stemma Soil Sensor - I2C Capacitive Moisture Sensor (zum Messen der Bodenfeuchtigkeit)
    • DollaTek GY-302 BH1750 Lichtstärke Beleuchtungsmodul (Lichtstärke in Lux)
    • AM2302 / DHT22 - Digitaler Temperatur (Temperatur und Luftfeuchtigkeit)
    • MH-Z19C Infrared Carbon Dioxide Monitor Sensor CO2 Detection (CO2 Gehalt in der Luft)
    • Raspberry Pi Camera Module 8MP v2.1 (Live-Bildübertragung aus der Box, Time-Lapse)

    Zubehör:

    • 1 x 12 Liter Pflanzenkübel
    • Aufbewahrungskiste für Zubehör
    • BioBizz Starters Nutrient and Stimulant Pack
    • BioBizz 50L All-Mix Potting Soil Bag
    • BioBizz 1L CalMag


    Kosten: Ca. 800€.


    Impressionen:

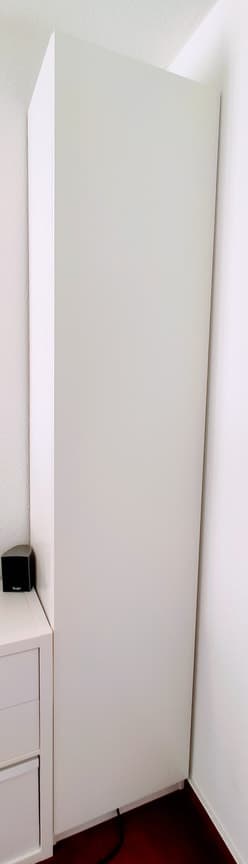

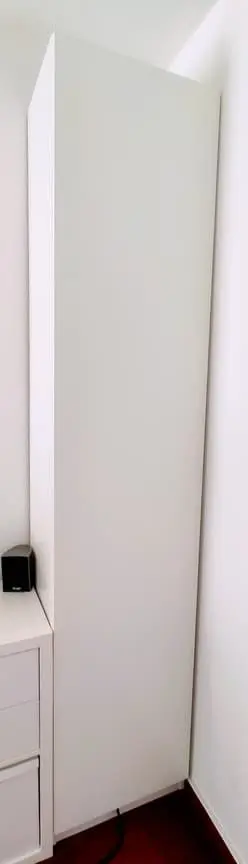

    Geschlossene GrowBox

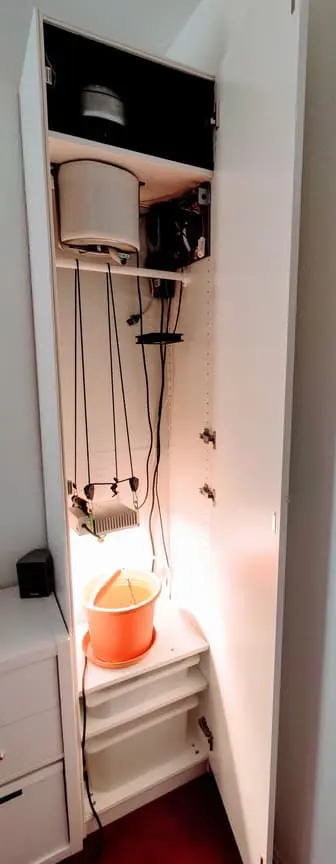

    Offene GrowBox

    Unten: Wassertank

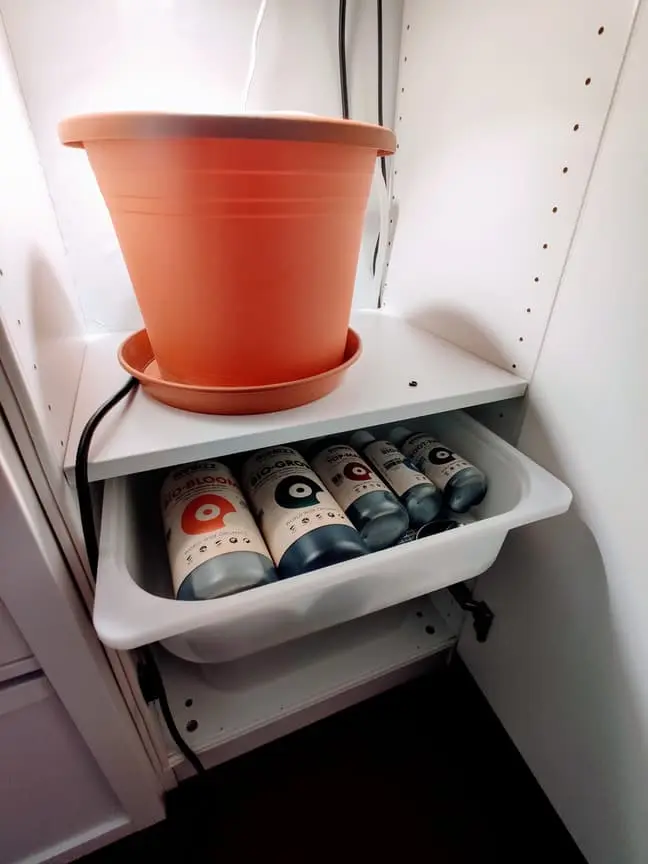

    Mitte: Gedöhns

    Oben: Pflanzenfach


    Ich kann hier leider nur 10 Bilder pro Post anhängen. Daher im nächsten Post mehr! :)

  • Goodpeace 18. März 2021 um 16:45

    Hat das Thema freigeschaltet.
  • Maximstyle
    Gast
    • 18. März 2021 um 16:48
    • #2

    Kauf dir Hesi !

    Ansonsten sensa01 gut01

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 16:54
    • #3

    Baufortschritt:

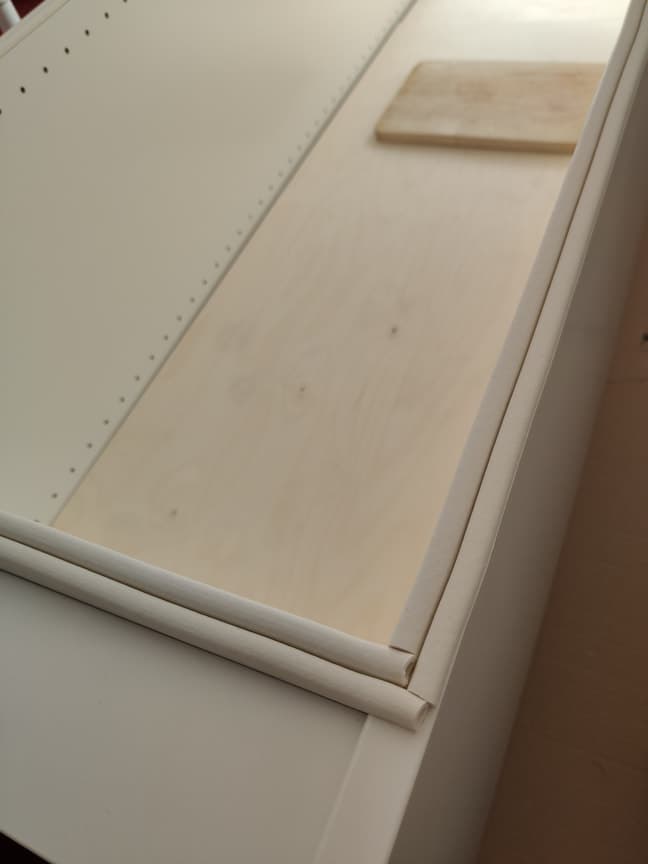

    Rückwand mit 6mm Platten verstärkt und mit Silokon eingeklebt. Anbringung der Dichtung für die Tür.

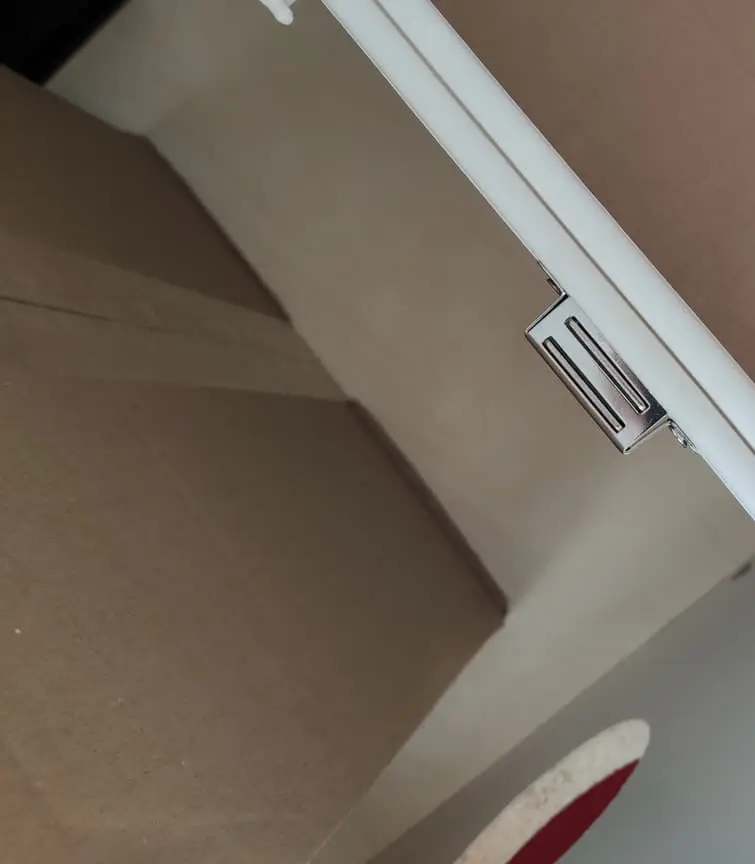

    Anbringung der Magneten, um die Tür dicht zu verschlißen.

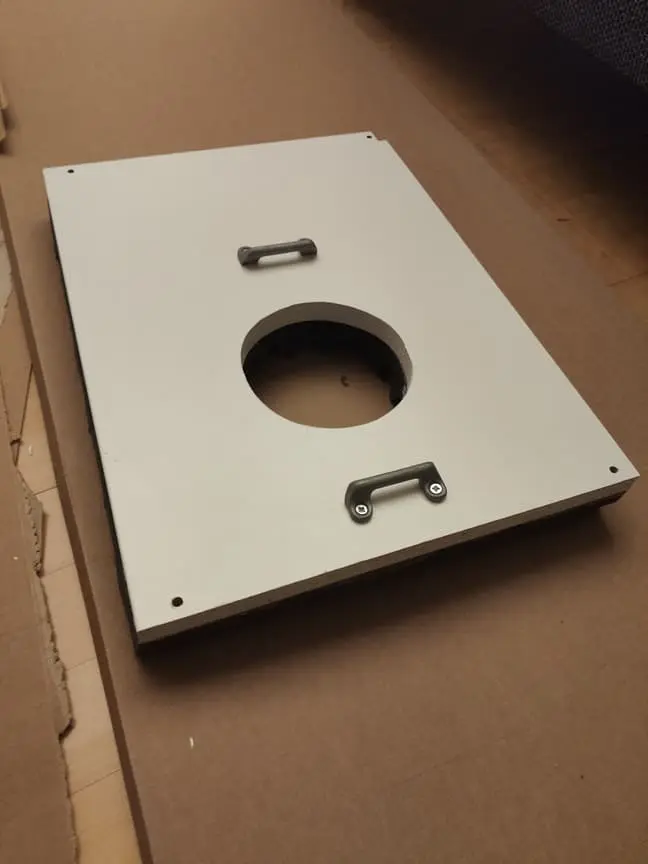

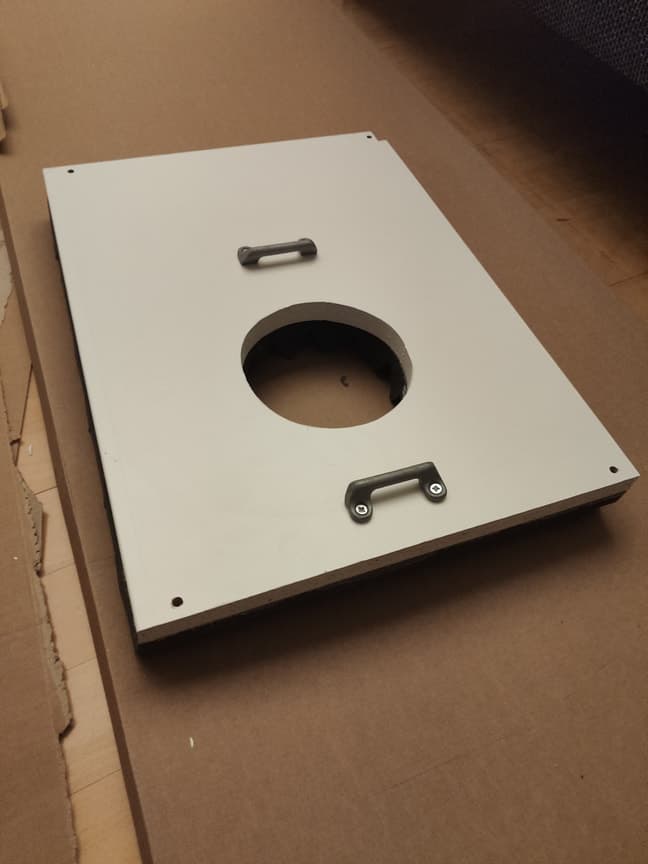

    Gedämmte Zwischenplatte mit Halteösen um den AKF zu befestigen.

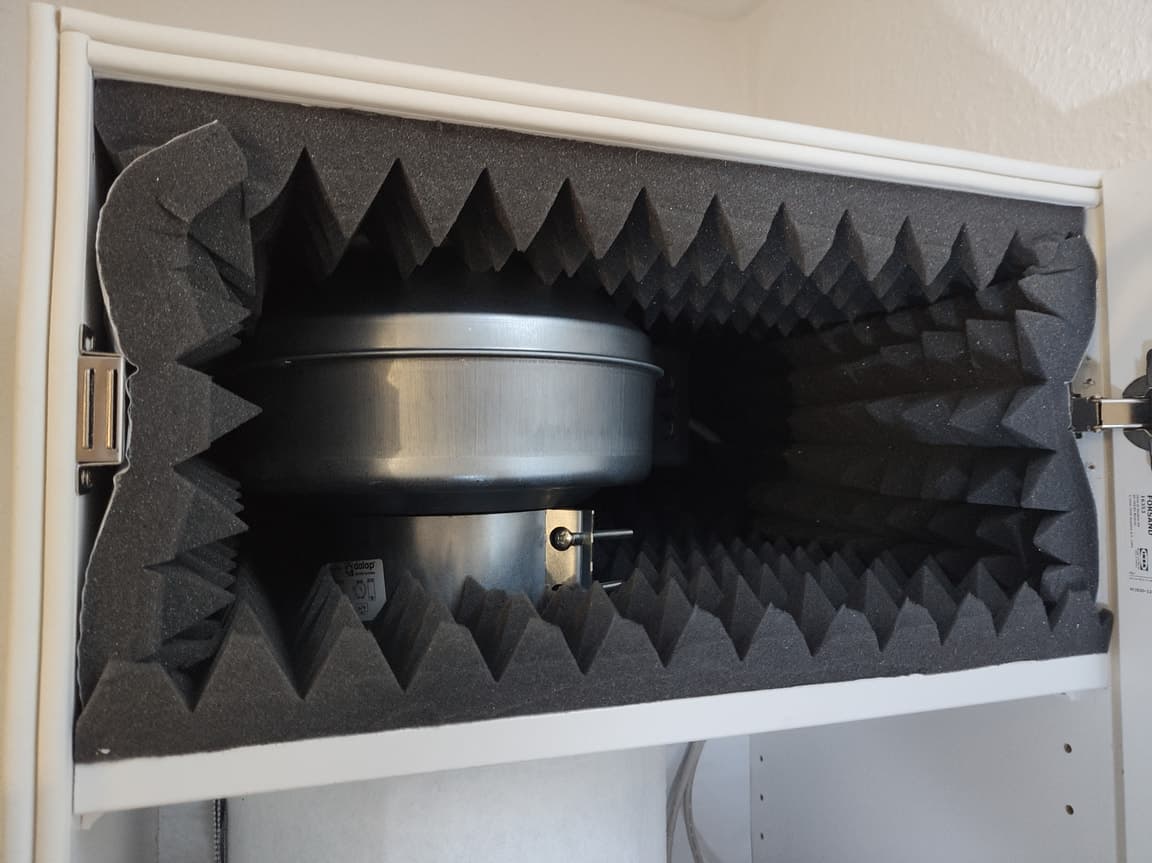

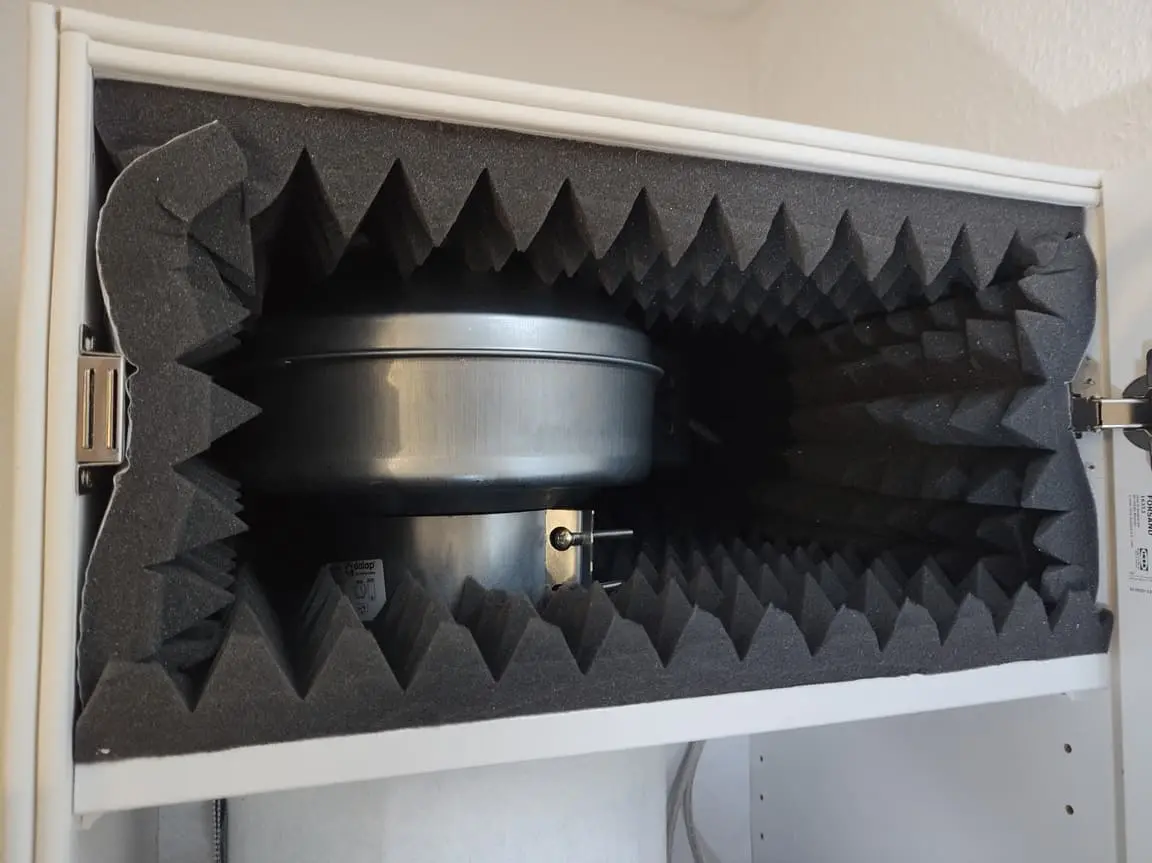

    Eingebauter Rohrlüfter.

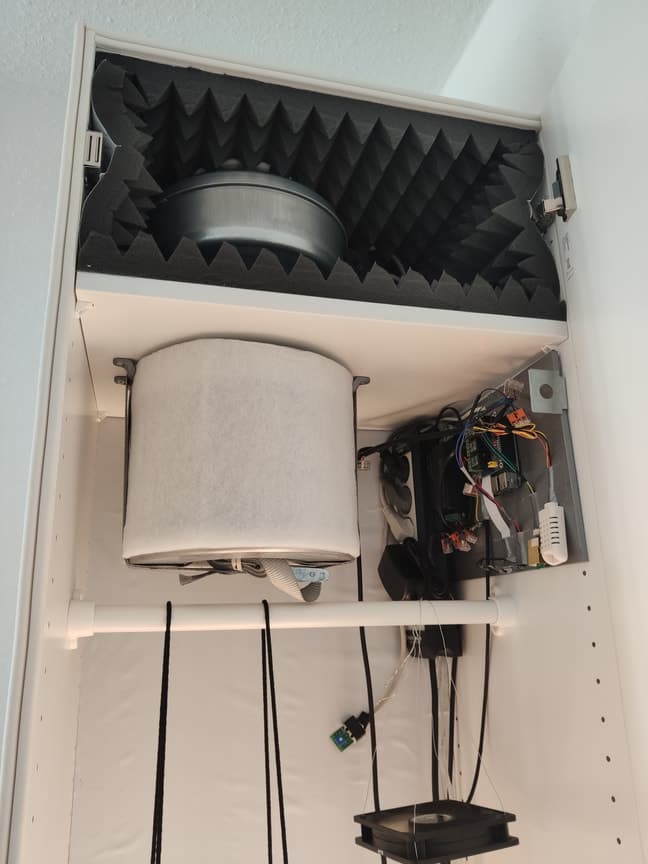

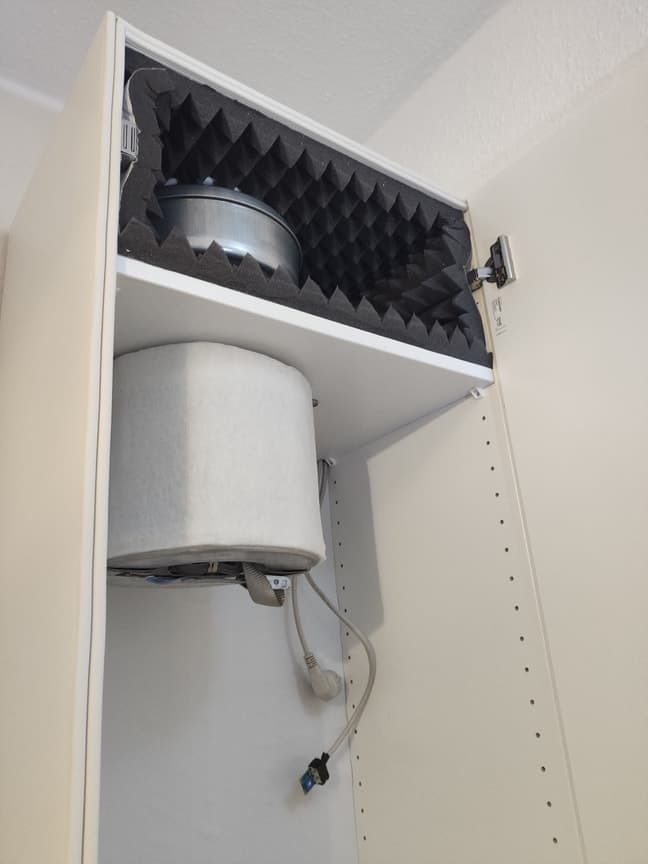

    Eingebautes Abluftsystem im Schrank. Regulierung für Abluftstärke und Stromanschluss nach unten durchgeführt.

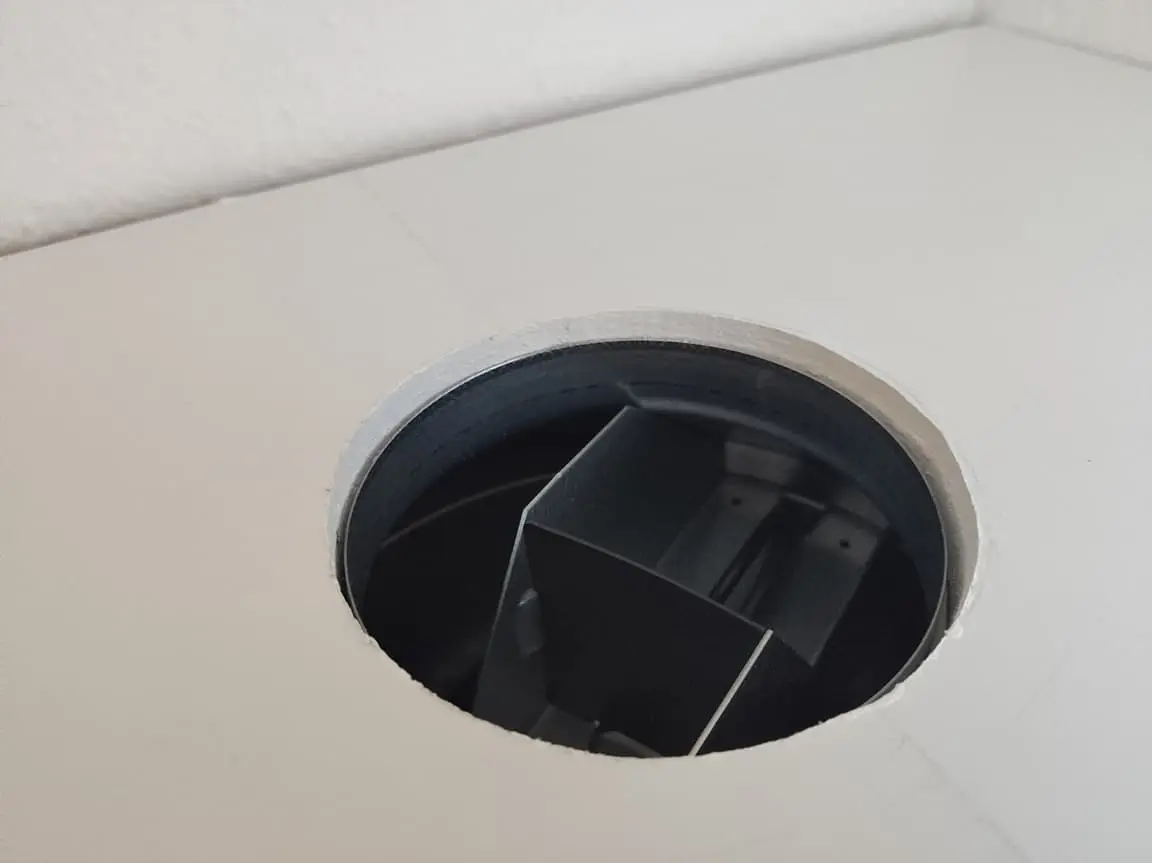

    Abluftschacht in der Decke der Box.

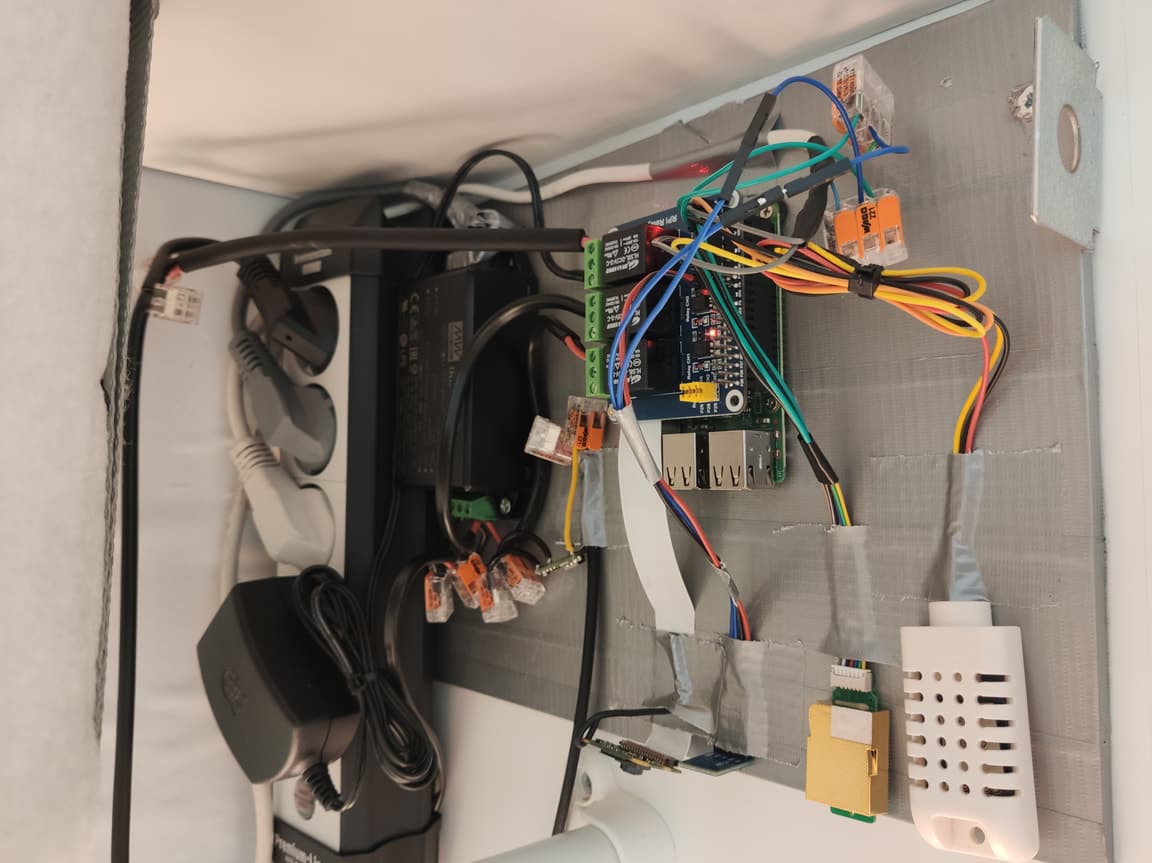

    Installation der Elektronik & Technikplatte im Schrank. Von links nach Rechts:

    • Steckdosenleiste 4x
    • Schaltnetzteil 12V
    • Raspberry Pi 3 mit aufgebrachtem Relais Header und angeschlossenen Sensoren.
    • Kameramodul
    • Lichtsensor
    • CO2 Sensor
    • Temperatur & Luftfeuchtigkeitssensor

    Bilder

    • 2196cc035455f.jpg
      • 41,03 kB
      • 648 × 864
  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 16:57
    • #4

    Und noch was zur Technik :)

    Auf dem Raspberry Pi habe ich alles mit Python umgesetzt.

    Einige Scripte laufen über einen Cronjob automatisiert zu festen Zeiten um z.B. den Lichtzyklus (aktuell 18/6h) zu steuern.

    Alle Sensorwerte werden gebündelt per Cronjob minütlich ausgelesen und an diverse Ziele übertragen.

    Der Raspberry Pi loggt z.B. lokal alle Werte in eine lokale Datenbank (falls das Internet mal ausfälltm, sowie für spätere Auswertungen), schickt aber auch über Websockets Echzeitdaten an eine App (zur Überwachung und Steuerung).

    Die Python-Projektstruktur auf dem Raspberry PI in etwa so:

    • Controls:

      Alles was zum Steuern der GrowBox internen Komponenten benötigt wird. Aktuell ist das Licht, Umluft und Bewässerung.

    • Providers:

      Alles was Daten irgendwo hin verteilt. Aktuell sind MariaDB (Datenbank), Pusher (Websockets für Echtzeitupdates), HttpPost (für initiale Werte) implementiert.

    • Sensors:

      Verwaltet alle am System angeschlossenen Sensoren (Kamera, Co2, Lux, Bodenfeuchtigkeit, Bodentemperatur, Luftfeuchtigkeit, Lufttemperatur).

    Zusätzlich habe ich einen Web-Client geschaffen, der auf einem Webserver extern gehostet ist. Dieser basiert auf einer VueJS Javascript Anwendung - Im Prinzip ist das eine Website, die aber auch als App auf dem Smartphone installiert werden kann. Damit kann ich von überall, zu jeder Zeit die aktuellen Daten der Box in Echtzeit anzeigen - und natürlich auch steuern!

    Zukünftig kann ich damit auch automatisch Push-Nachrichten oder E-Mails schicken lassen, sollte ein bestimmtes Ereignis auftreten!

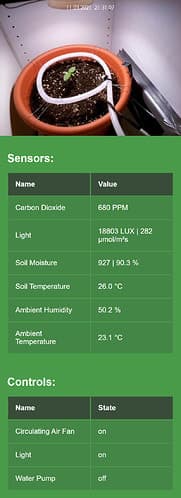

    Anbei ein Screenshot des aktuellen Stands. Hier seht ihr, welche Sensoren und Daten aktuell auslesbar sind :)

  • Wespentaille
    MITGLIED
    Reaktionen
    407
    Trophäen
    1
    Beiträge
    435
    • 18. März 2021 um 17:35
    • #5
    Zitat von weedsmokeson

    Licht:

    Pro Emit Black Edition DIY-M-KIT 60W (1x CREE CBX 3590)

    Die Funzel waer mir zu funzelig, wenigstens die DIY-M-KIT 100W LED-Pflanzenlampe online kaufen | pro-emit | pro-emit Onlineshop hätt ich genommen wenns um bisl mehr tiefenwirkung geht, ansonsten würd da doch n Zeus optzimal da rein passen, abba dat is nörgeln auf hohem Niveau, sieht ziemlich geil aus :thumbup:

  • Online
    Thondra
    PRO-MITGLIED
    Reaktionen
    2.288
    Trophäen
    5
    Beiträge
    2.868
    • 18. März 2021 um 17:40
    • #6

    geile sache !!
    das einzige was mich grübeln lässt, das steht recht nah an der wand, ist das genug zuluft ?
    aber ich frage das nur, weil ichs nicht weiss ob ja oder nein

    der kasten schaut jedenfalls echt stealth aus !! super sache

    decarboxylieren (schreibhilfe)

  • Goodpeace
    ADMINISTRATOR
    Reaktionen
    6.938
    Trophäen
    2
    Beiträge
    8.042
    • 18. März 2021 um 17:42
    • #7

    Top :) gleich verifizieren lassen und einen Report dazu eröffnen sind bestimmt alle gespannt wie das sich tut.

    Möchtest du dass ich etwas nicht verpasse? Dann rede mich mit @Goodpeace an.
    Das ganze Team kannst du mit @Team ansprechen (mich ausgeschlossen!).

    PRO-MITGLIEDSCHAFT: PRO-MITGLIED WERDEN
    2-FAKTOREN-AUTHENTISIERUNG: ANLEITUNG
    EMAIL-SUPPORT: KONTAKT-FORMULAR
    FEHLER, PROBLEME & SUPPORT: THREAD HIER ERÖFFNEN
    SPENDEN: HIER ENTLANG
    K-MEDIA - IHR IT-SPEZIALIST: HIER ENTLANG

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 17:55
    • #8
    Zitat von Wespentaille

    Die Funzel waer mir zu funzelig, wenigstens die DIY-M-KIT 100W LED-Pflanzenlampe online kaufen | pro-emit | pro-emit Onlineshop hätt ich genommen wenns um bisl mehr tiefenwirkung geht, ansonsten würd da doch n Zeus optzimal da rein passen, abba dat is nörgeln auf hohem Niveau, sieht ziemlich geil aus :thumbup:

    Ja was soll ich sagen, ursprünglich wollt ich ne 100W Cree Cob haben, die gabs dann nicht mehr - da ich keine Ahnung hatte hab ich dann das DIY set von pro emit gekauft.

    Dannach dann noch einige andere Panels mit Samsung LED's vorgeschlagen bekommen, die sicher auch besser gewesen wären.

    Rückblickend, mit dem Wissen das ich jetzt habe hätte ich das Ding auch selber bauen können, aber das ist jetzt ums Eck - Ich zieh das jetzt mit dem Panel durch, bin fast sicher, dass es für eine Pflanze ausreicht - vermutlich kann ich beim ersten Grow sowiso noch massig andere Fehler machen, für den nächsten Grow kann dann eine neue Funzel her :) Direkt unter der Lampe hab ich ca. 800 PPDF gemessen, eventuell etwas mehr - wird schon schiefgehen... :)

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 17:55
    • #9
    Zitat von Goodpeace

    Top :) gleich verifizieren lassen und einen Report dazu eröffnen sind bestimmt alle gespannt wie das sich tut.

    Bitte hilf mir kurz weiter - was muss ich für eine Verifizierung tun?

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 17:58
    • #10
    Zitat von Thondra

    geile sache !!
    das einzige was mich grübeln lässt, das steht recht nah an der wand, ist das genug zuluft ?
    aber ich frage das nur, weil ichs nicht weiss ob ja oder nein

    der kasten schaut jedenfalls echt stealth aus !! super sache

    Ja, ich hab auch gegrübelt. Allerdings steht der Schrank nicht ganz an der Wand sondern ca. 5cm entfernt - was man aber neben dem anderen Möbel nicht sieht! theoretisch kommt genug luft rein, ich sehe das auch immer recht fix am CO2 Sensor, wenn ich das Fenster ein stück weiter links aufmache - der Wert gleicht sich ziemlich schnell an die 400PPM an...Daher hoffe ich mal, dass alles passt, sonst muss ich ggf. für mehr Durchzug sorgen. Habt Ihr mir einen Tipp, wie ich die Luftqualität abseits vom CO2 PPM Wert messen kann?

  • PREMIUM WERBUNG
  • Stepbystep
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    279
    • 18. März 2021 um 18:09
    • #11

    Sehr geil, insbesondere die Steuerung mit raspberry find ich sehr interessant.

  • Umsatzbrezel
    MITGLIED
    Reaktionen
    534
    Trophäen
    1
    Beiträge
    429
    • 18. März 2021 um 18:11
    • #12

    Sehr sehr schön 😍

    Haschisch ist keine Droge

  • redman
    MITGLIED
    Reaktionen
    1.935
    Trophäen
    4
    Beiträge
    1.215
    • 18. März 2021 um 18:37
    • #13

    Gute Arbeit und gute Komponenten, vor allem der Lüfter ist Top 👍🏻 😁...Mach n Report und wie goodpeace schon sagte, lass dich verifizieren, dann bekommt den grow nicht jeder mit 😉

  • Umsatzbrezel
    MITGLIED
    Reaktionen
    534
    Trophäen
    1
    Beiträge
    429
    • 18. März 2021 um 19:26
    • #14

    Da fehlt noch der Motor am Seilzug um das Licht hochzufahren ;)

    Haschisch ist keine Droge

  • Goodpeace
    ADMINISTRATOR
    Reaktionen
    6.938
    Trophäen
    2
    Beiträge
    8.042
    • 18. März 2021 um 19:28
    • #15
    Zitat von weedsmokeson

    Bitte hilf mir kurz weiter - was muss ich für eine Verifizierung tun?

    Account-Verifizierung - THE-GREENLEAF.IN - GROWING WITH LOVE

    Möchtest du dass ich etwas nicht verpasse? Dann rede mich mit @Goodpeace an.
    Das ganze Team kannst du mit @Team ansprechen (mich ausgeschlossen!).

    PRO-MITGLIEDSCHAFT: PRO-MITGLIED WERDEN
    2-FAKTOREN-AUTHENTISIERUNG: ANLEITUNG
    EMAIL-SUPPORT: KONTAKT-FORMULAR
    FEHLER, PROBLEME & SUPPORT: THREAD HIER ERÖFFNEN
    SPENDEN: HIER ENTLANG
    K-MEDIA - IHR IT-SPEZIALIST: HIER ENTLANG

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 19:35
    • #16
    Zitat von Goodpeace

    Account-Verifizierung - THE-GREENLEAF.IN - GROWING WITH LOVE

    Danke, ich hätts auch aus deiner Signatur rauslesen können - was ich dann auch habe - ist erledigt - sorry :|

  • weedsmokeson
    MITGLIED
    Reaktionen
    377
    Trophäen
    1
    Beiträge
    242
    • 18. März 2021 um 19:37
    • #17
    Zitat von Umsatzbrezel

    Da fehlt noch der Motor am Seilzug um das Licht hochzufahren ;)

    Ja korrekt, um genau zu sein fehlt noch:

    • Ansteuerung für K 125 EC Rohrvent. Metall
    • Seilzug für Lampe ;)
    • Ansteuerung für LED Dimmer

    Aber es soll ja nicht gleich langweilig werden... 8)

  • Stiffy
    MITGLIED
    Reaktionen
    2.680
    Trophäen
    2
    Beiträge
    1.977
    • 20. März 2021 um 04:52
    • #18

    Geile nummer🏆🥇 sieht tip top aus deine Anbau-butze!

    Und herzlich willkommen clover01 cheer01 wachs01

  • einsdreisieben
    Gast
    • 20. März 2021 um 15:32
    • #19

    sehr geil! Tolle Technik und Umsetzung :)

    NUR beim Dünger haste mMn die falsche Wahl getroffen. Biobizz ist eher mehhhh wenn jemand Kontrolle ausüben möchte über einen Grow.

    wachs01 weed02

  • FreeRick
    MITGLIED
    Reaktionen
    81
    Trophäen
    1
    Beiträge
    170
    • 21. März 2021 um 13:40
    • #20

    tolles teil :thumbup:

    Hatte mal so einen gebaut, da hab ich hier auch einen Report gemacht.

    Damals kam der Tipp, ein RFID Schloss zu kaufen.

    Das kann ich dir auch nur empfehlen.

    dann kann der Schrank nicht von anderen geöffnet werden.

    Viel Erfolg beim Grown

  • PREMIUM WERBUNG
PREMIUM WERBUNG
PREMIUM WERBUNG

PRO-Mitglied

Keine Werbung & vieles mehr...

Letzte Beiträge

  • Die Witze Ecke

    Core T. Son 28. Mai 2025 um 05:46
  • [GROW #1] Green Poison® & Gorilla Girl®

    Core T. Son 28. Mai 2025 um 05:32
  • Liegt ein Schädling, Mangel oder eine Krankheit vor?

    sulfuric acid 27. Mai 2025 um 21:01
  • Erster Outdoor Grow DE

    FirstOutdoorGrow 27. Mai 2025 um 20:41
  • 5x Gorilla Glue bis die Growwände kleben 🤪und 2 Northern lights Auto

    Cockiedealer 27. Mai 2025 um 19:12

Heiße Themen

  • Stecklings-, und Mutterzelt!

    20 Antworten, Vor 4 Monaten
  • Microklima

    49 Antworten, Vor 8 Monaten
  • Smart Grow in günstig

    26 Antworten, Vor 7 Monaten
  • yoyo's Bastelstube

    74 Antworten, Vor einem Jahr
  • Irgendwas mit Dochten und Kisten

    40 Antworten, Vor 11 Monaten

Neueste Mitglieder

  • StonerPalace

    26. Mai 2025 um 13:56
  • Xkalibur

    25. Mai 2025 um 09:26
  • Phytomed

    18. Mai 2025 um 09:15
  • technews

    14. Mai 2025 um 11:45
  • FirstOutdoorGrow

    9. Mai 2025 um 18:29

Themen-Schlagwortwolke

  • Abluft
  • Akf
  • Anbau
  • Anfänger
  • Auto
  • Autoflowering
  • Automatic
  • Bio
  • biobizz
  • Blätter
  • Blüte
  • cannabis
  • CBD
  • diy
  • Dünger
  • ec
  • Erde
  • Ernte
  • Ernte Zeitpunkt
  • Ertrag
  • Gelbe Blätter
  • Giessen
  • grow
  • Growbox
  • Hilfe
  • Hydro
  • indica
  • Indoor
  • LED
  • led grow
  • licht
  • Lüfter
  • mangel
  • Mangelerscheinung
  • NDL
  • Outdoor
  • outdoor grow
  • Pflanze
  • ph
  • Problem
  • probleme
  • Samen
  • Sativa
  • Schimmel
  • Seeds
  • Sorten
  • temperatur
  • Wachstum
  • Wasser
  • Weed
PREMIUM WERBUNG

Tags

  • Growbox
  • raspberry pi
  • automatisierung
  • Sensoren

Benutzer online in diesem Thema

  • 1 Besucher

Forum online seit...

17 Jahren, 3 Wochen, 6 Tagen, 5 Stunden und 54 Minuten

Online seit « 2008 » sind wir der Anlaufpunkt für den Anbau für den Eigenbedarf und Infos rund ums Thema « Cannabis ».

  1. Impressum
  2. Nutzungsbedingungen
  3. Datenschutzerklärung
  4. Kontakt
  5. Spenden
  1. PARTNER
    1. IHRE WERBUNG HIER!
    2. IHRE WERBUNG HIER!
    3. IHRE WERBUNG HIER!
    4. IHRE WERBUNG HIER!
    5. IHRE WERBUNG HIER!
    6. IHRE WERBUNG HIER!
  2. PARTNER
    1. IHRE WERBUNG HIER!
    2. IHRE WERBUNG HIER!
    3. IHRE WERBUNG HIER!
    4. IHRE WERBUNG HIER!
    5. IHRE WERBUNG HIER!
    6. IHRE WERBUNG HIER!
  3. PARTNER
    1. IHRE WERBUNG HIER!
    2. IHRE WERBUNG HIER!
    3. IHRE WERBUNG HIER!
    4. IHRE WERBUNG HIER!
    5. IHRE WERBUNG HIER!
    6. IHRE WERBUNG HIER!
  4. PARTNER
    1. IHRE WERBUNG HIER!
    2. IHRE WERBUNG HIER!
    3. IHRE WERBUNG HIER!
    4. IHRE WERBUNG HIER!
    5. IHRE WERBUNG HIER!
    6. IHRE WERBUNG HIER!
Community-Software: WoltLab Suite™
