Aero- Vegi System für Stecklinge

So wieder im Lande und gleich mal ein neues Bastelprojekt für euch

Ich hatte das zwar bereits vor dem Urlaub schon soweit fertig, doch fehlte mir leider noch der US-Nebler

Angeregt durch ein Küchenkräuter Zuchsystem einer Bekannten kam ich auf die Idee, das dieses System eigentlich
optimal für Steck- bzw auch für Keimlinge gut geeignet sein sollte
Da ich aber nicht bereit war fast 90€ für so ein System auszugeben, welches dazu gerade mal für 5 Pflänzchen ausgelegt ist,
habe ich mir Kurzerhand entsprechende Materialien beschafft und das ganze, gleich mal etwas größer , nachgebaut.

Sofern interesse besteht, stelle ich auch gerne noch die Materialliste bzw auch eine kleine Bauanleitung ein

Von denen die ich verwende habe ich 3 Stück bereits seit > 4 Jahren im Einsatz
und musste nur 1x die Membrane erneuern
--------------- 12. Oktober 2016, 09:40 ---------------

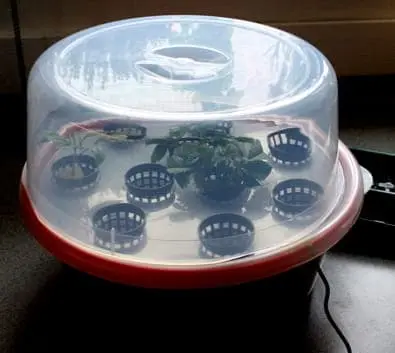

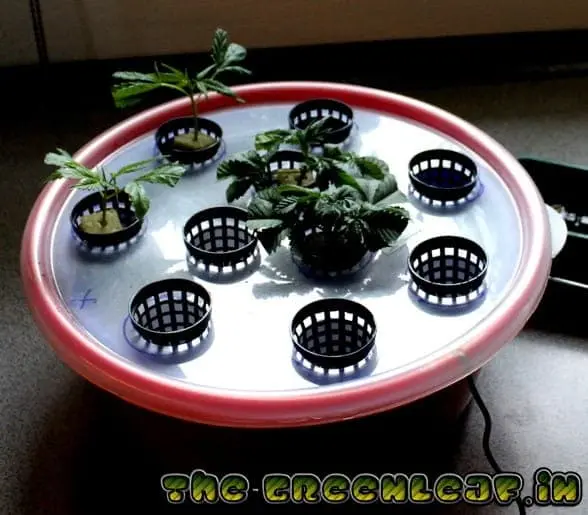

Die ersten Stecklinge nach 6 Tagen im System

OK Tut. stelle ich noch noch zusammen und später ein
Das funktioniert auch o.w. mit Jiffys

So, wie versprochen hier ncoh schnell eine kleine Kurzanleitung zum Aufbau

An Materialien benötigt man lediglich :

1 Schüssel ca. 30cm mit Deckel ( Jawohl Markt Schüsselset 5,99€)
1 Tortenabdeckung Transparent (Jawohl Markt 3,99€)
1 Ultraschallverdampfer mit Netzteil
10 Stück Netzkörbe 50mm (bzw. je nach wunsch auch mehr oder weniger)

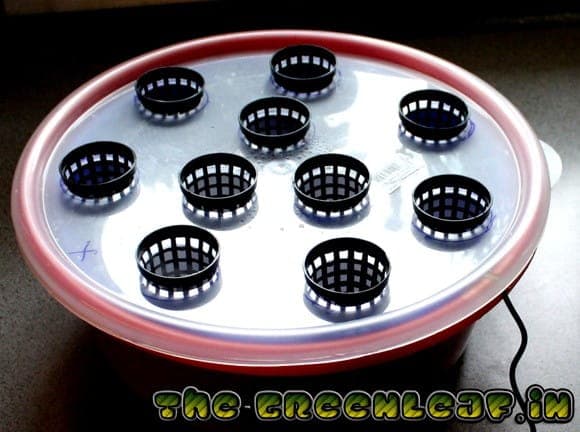

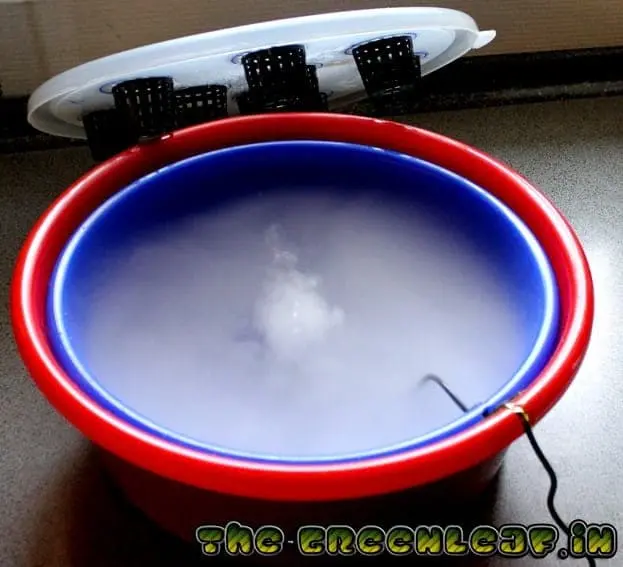

Den US-Nebler einfach in der Mitte der Schüssel einkleben,
anschließend noch die gewünschte Anzahl Löcher für die kleinen Netzkörbe
in den Deckel schneiden und die Körbchen einsetzten. Und schon ist das System fertig.

Jetzt nur noch die Schüssel bis etwa 1- 2 cm über dem Nebler mit NL befüllen,
die Steck-, oder Keimlinge mit Steinwollblöcken, Jiffys bzw u.U. auch direkt
in Correls in die Körbchen setzten und den Stecker einstecken. Da der von mir
verwendete Nebler > 200ml pro Stunde vernebelt und dadurch , zumindest bei geschlossener Haube,
eine exterem hohe RLF entsteht ,sollte man diesen mit einer Steuerung betreiben.
Im einfachsten Fall genügt eine billige ZSU die man so einstellt,
dass sie etwa alle 2-3 Std. für 15 – 30min. den Nebler aktiviert.

Im Moment arbeite ich gerade noch an einem passenden LED Panel das direkt
in den Deckel eingepasst wird, so dass das System eigenständig ohne externe
Lampe betrieben werden kann

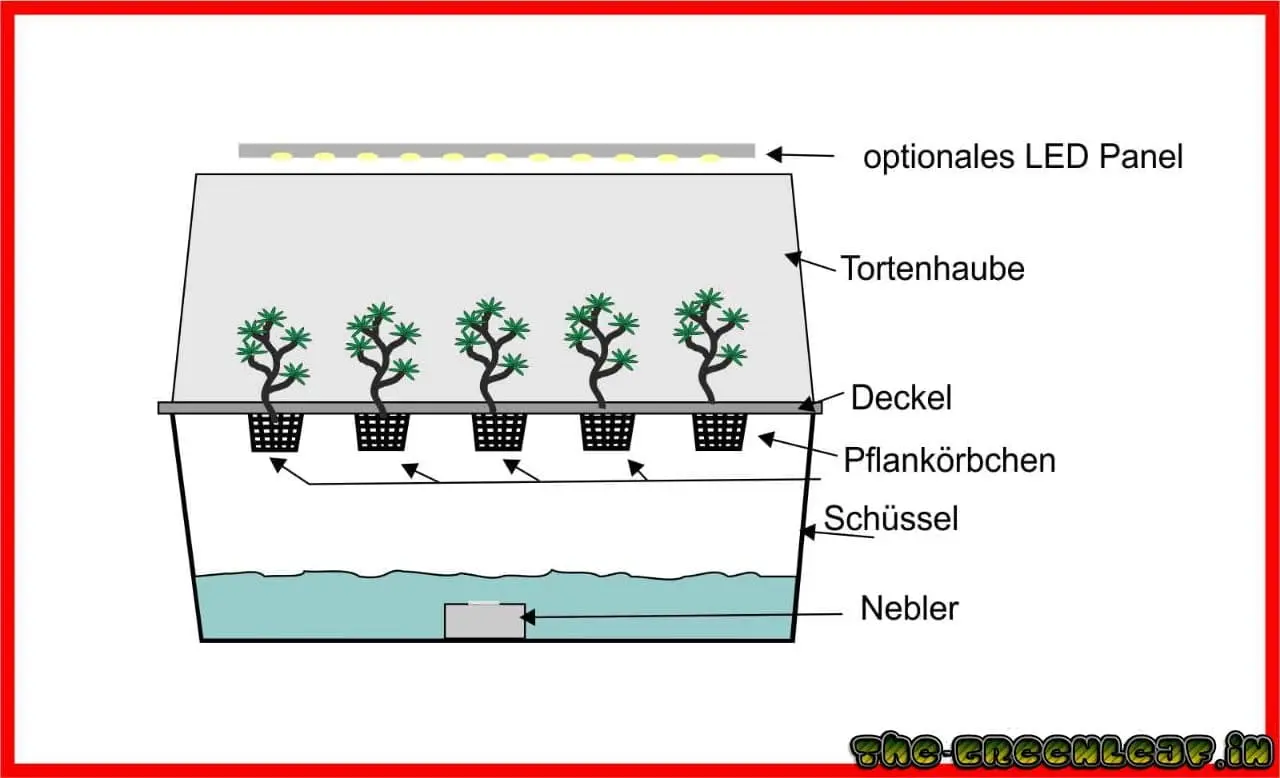

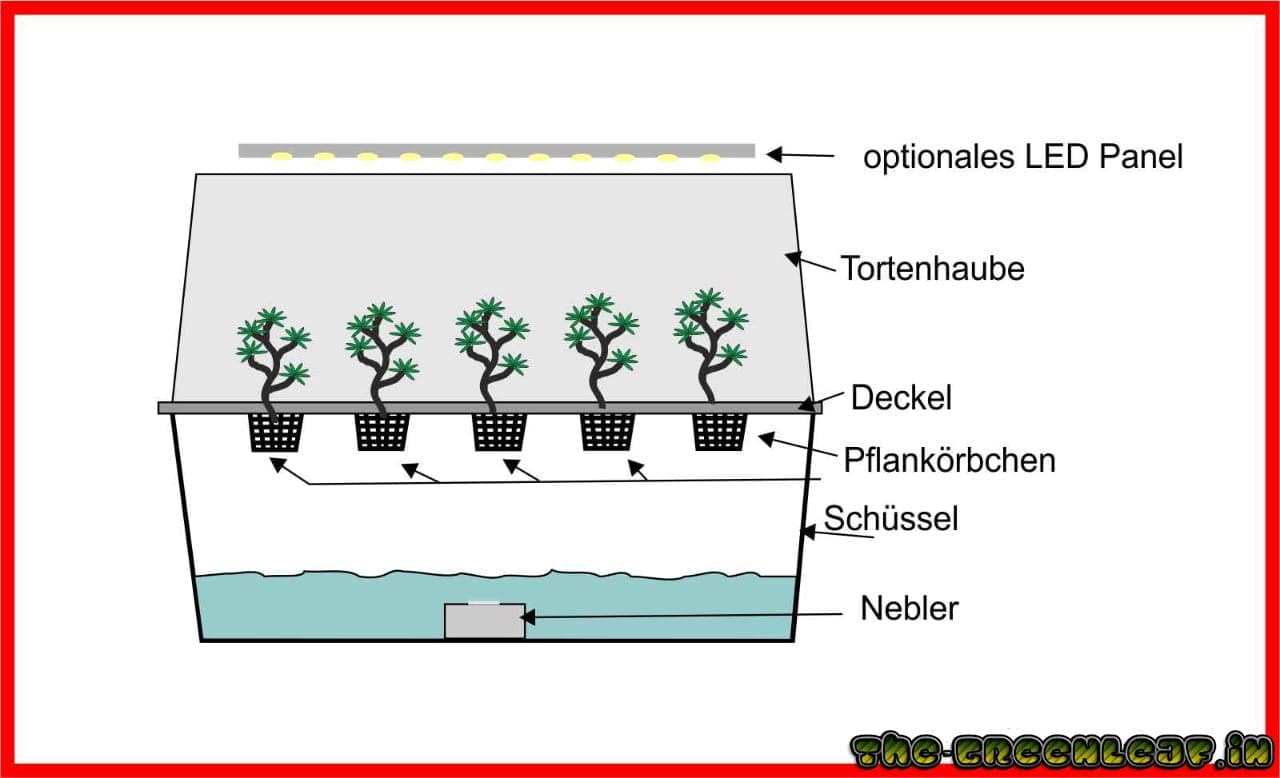

hier noch eine kleine Aufbauskizze >>>

Die 2ten Teststecker zeigen bereits nach 4 Tagen schon deutliche Wurzeln

Zitat von Lenchen85

Jetzt auf den pearl vernebler und den Rest warten und dann mal schauen

Falls du diese kleinen Ringnebler von Pearl benutzen möchtest, wirst du min. 2 (ev. 4)Stück benötigen,
da diese rel schwach ausgelegt sind. Da diese kleinen Nebler nicht so viel wasser vernebeln wirst du
wahrscheinlich die Teile im Dauerbetrieb laufen lassen können ohne dass die RLF zu hoch wird

sehe ich das richtig, dass du die 2te Box auf den Deckel der unteren aufgeklebt hast ???

Den US- Nebler den ich verwendet habe kann man hier Bestellen >>>> Terrarium Nebler Luftbefeuchter günstig kaufen, GarPet

Ich bekam die Version ohne LED geliefert fasll jemand die Variante mit LED bekommen sollte, sollte man die LED einfach mit schwarzer Farbe (Edding) abdecken !

Nachdem mir die Neblersteuerung mit der ZSU nicht so gut gefiel und ich auch den Wasser-(NL-) stand
manuell überwachen wollte, habe ich mich mal wieder kurz in die Bastelecke verkrümelt und mir einen
kleinen Controller gebastelt.
Dieser schaltet jetzt den Nebler alle 3 Std. für ca. 30 Min. ein, überwacht über einen Wasserstandsensor
den Füllstand der Wanne und aktiviert, bei Bedarf, eine kleine Pumpe die dann aus einem 5L Kannister
Wasser(NL) nachfüllt

Die ganze Schaltung basiert auf einem Minimicrocontroller (ATtiny85) 2 Transistoren, 1 U-Regler, 2 Relais
und ein paar Widerständen und C´s.
Je nach Programmierung können nahzu beliebige Steuerzeiten festegelgt werden, so dass der Controller
auch für andere Aufgaben einsetztbar ist.
Die Materialkosten liegen bei etwa 7 - 10 € ( inkl. NT, o. Gehäuse)

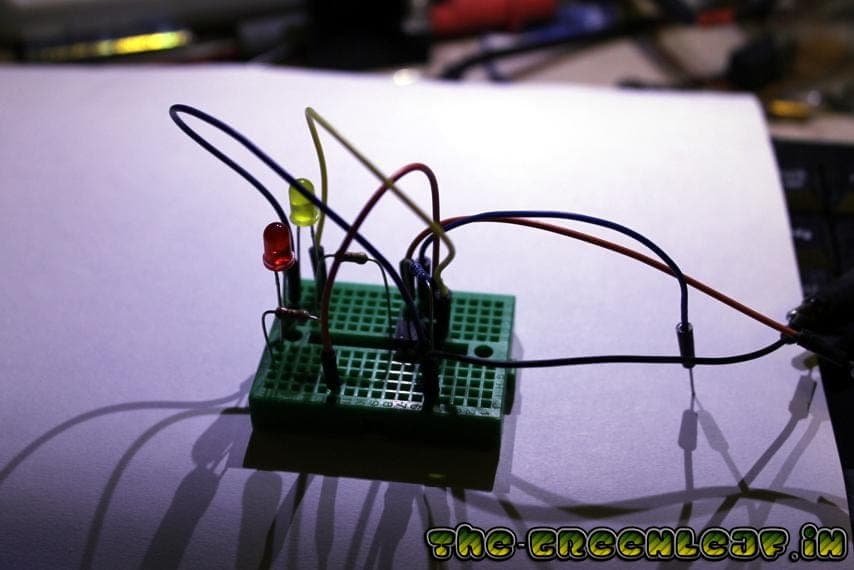

Hier zunächst der erste Versuchsaubau zum Testen des programierten Tiny´s

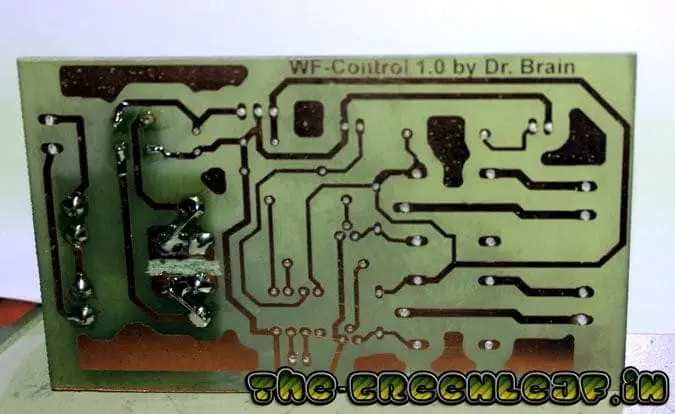

Nach dem 24 stündugen Probelauf hab ich dann gleich mal einen Platinenentwurf erstellt und
2 Prototypenplatienen hergestellt.

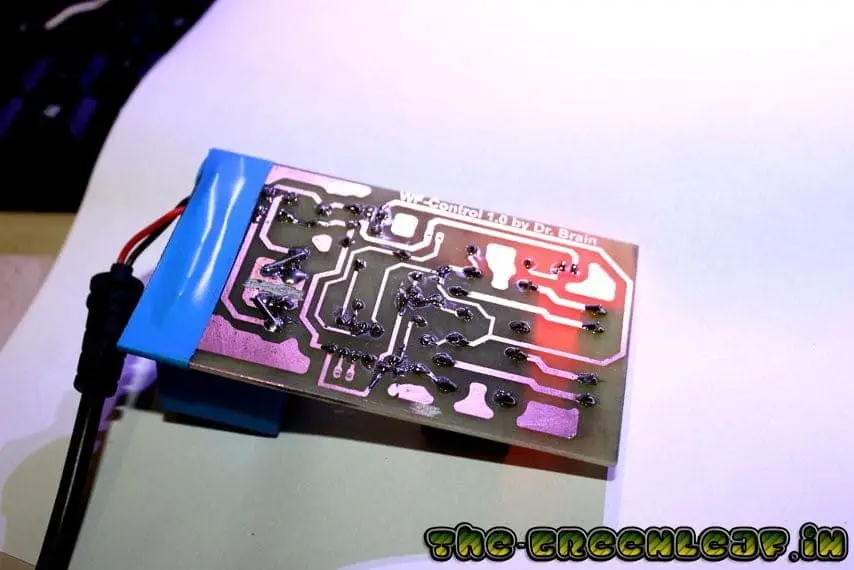

Und da ich gerade so schön dabei war das ganze gleich mal aufgebaut und einen erneuten Probelauf,
diesmal mit Relais und Sensoren, gestartet

Nur zur Komplettierung des Beitrages

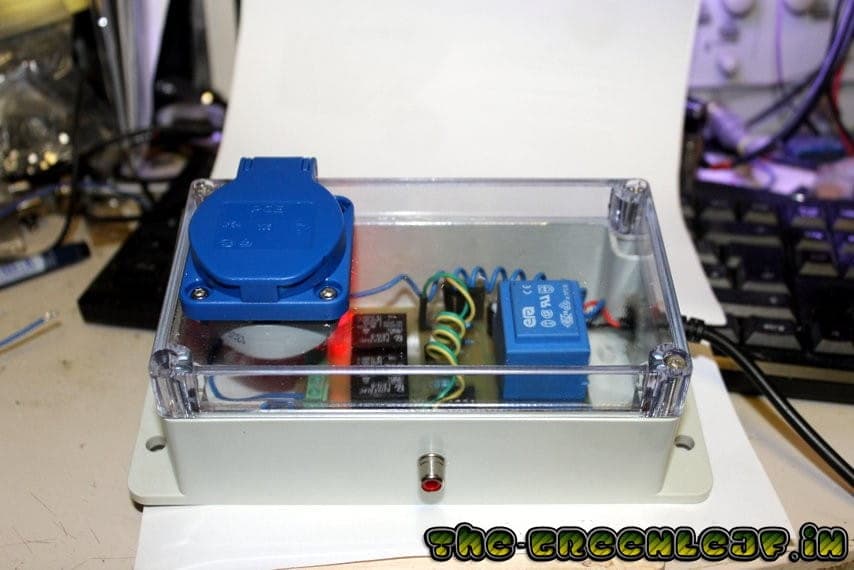

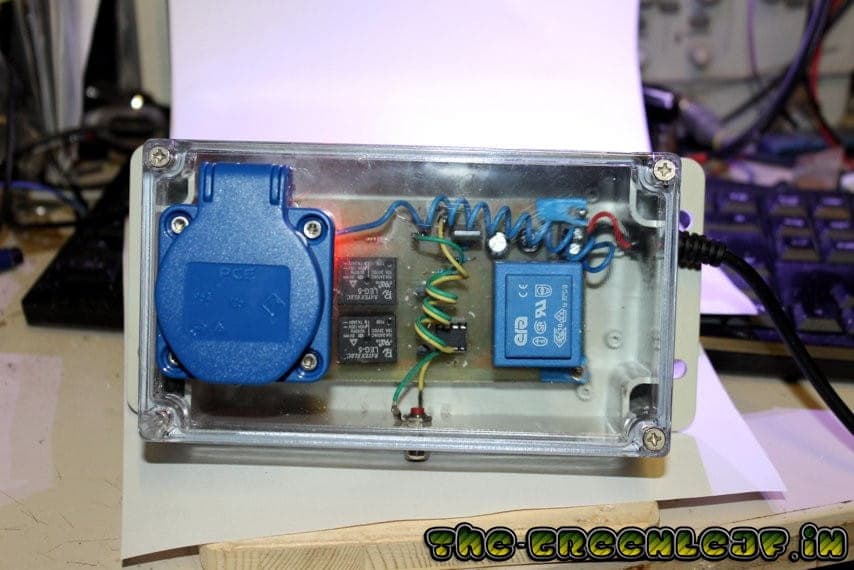

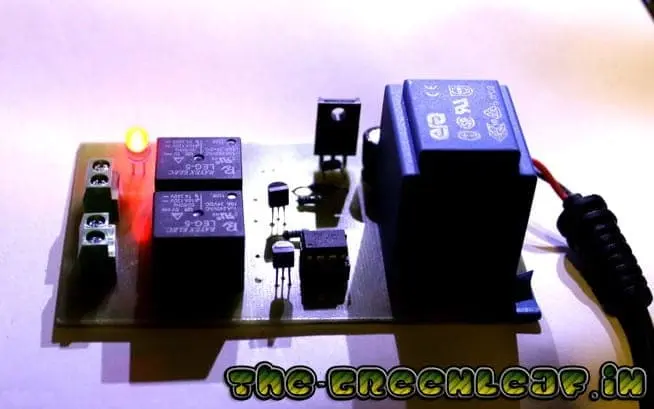

Nachdem der Probelauf positiv verlaufen ist hab ich den Prototyp
schon mal fertig aufgebaut auch wenn ich bereits daran bin die Software
nochmal zu überarbeiten und auch noch einen DHT22 mit einzubinden
um RLF u. Temp mit zu überwachen
