Projekt Vegiepanel mit HV COB LEDs

Zitat von Flashi

Wirst du noch ein Panel mit den CLL50 COBs machen

ne, die (3000K) mache ich an meine TGL Panel dran u. sind nur für die Blüte.

Da ich 9 Stk. bestellt habe, bastle ich mir vllt. noch ein o. mehrere single COB Blütepanel.

Zitat von Mr Smith

Hast du gar keine Angst

nööö...

Zitat von mupfel

ich habe keine Ahnung

bedeutet ja nicht, dass ich blöd bin. Löten kann ich u. rot von schwarz kann ich auch unterscheiden.
Ich weiß auch was + u. - bedeutet u. Löcher bohren, Gewinde schneiden etc. ist auch kein Problem.

Ich brauche nur einen Fachmann der mich anleitet .... wie Wulfman z.B., was sollte da noch schief gehen?
Bevor das Panel im Betrieb geht, lasse ich es sowieso von Wulfman durchchecken u. durchmessen.

Also allet jut

--------------- 25. Dezember 2017, 12:35 ---------------
@Wulfman77

Bevor ich mich in die Montage des Panels u. die Verkabelung der Komponenten stürze, noch ein paar Fragen.

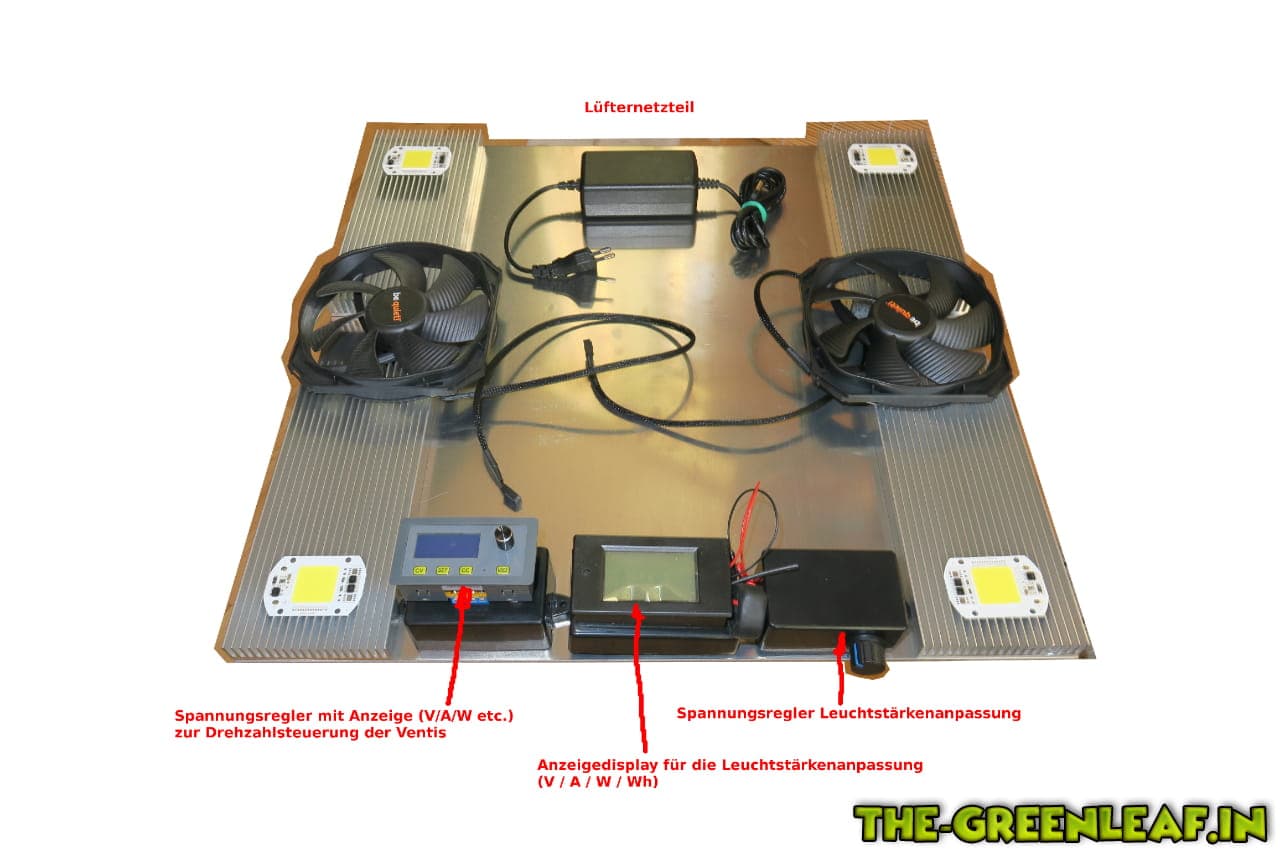

Wäre der Aufbau so ok?

Natürlich kommen die COBs auf die Unterseite. Der Abstand zwischen den COBs beträgt so 40 cm.

Sollte ich die KKs u. die COBs besser mit der Grundplatte verschrauben oder reicht es wenn ich die mit dem Wärmeleitkleber aufklebe?

Wäre es notwendig, dass ich das ganze noch mit einer Sicherung absichere u. mit wieviel A?
Da ich sowieso einen Power On/Off Schalter dran mache, dann vielleicht sowas ? >>> Kaltgeräteeinbaustecker mit Sicherungshalter und 2-pol. Wippschalter Snap-In C14 | eBay

Zitat von Wulfman77

Allerdings würde ich die KK´s samt der COBs jeweils für 2 - 3 cm einrücken

wird gemacht

Zitat von Wulfman77

Die NT-Stuerung für die Lüfter sind, meines Erachtens zu aufwendig

die war für das was sie kann halt saubillig finde ich u. sehen voll kuhhhl aus

Mercí u. schöne W. Tage dir u. den deinen

Soweit sogut......
......aber für heute hab ich erst mal fertig

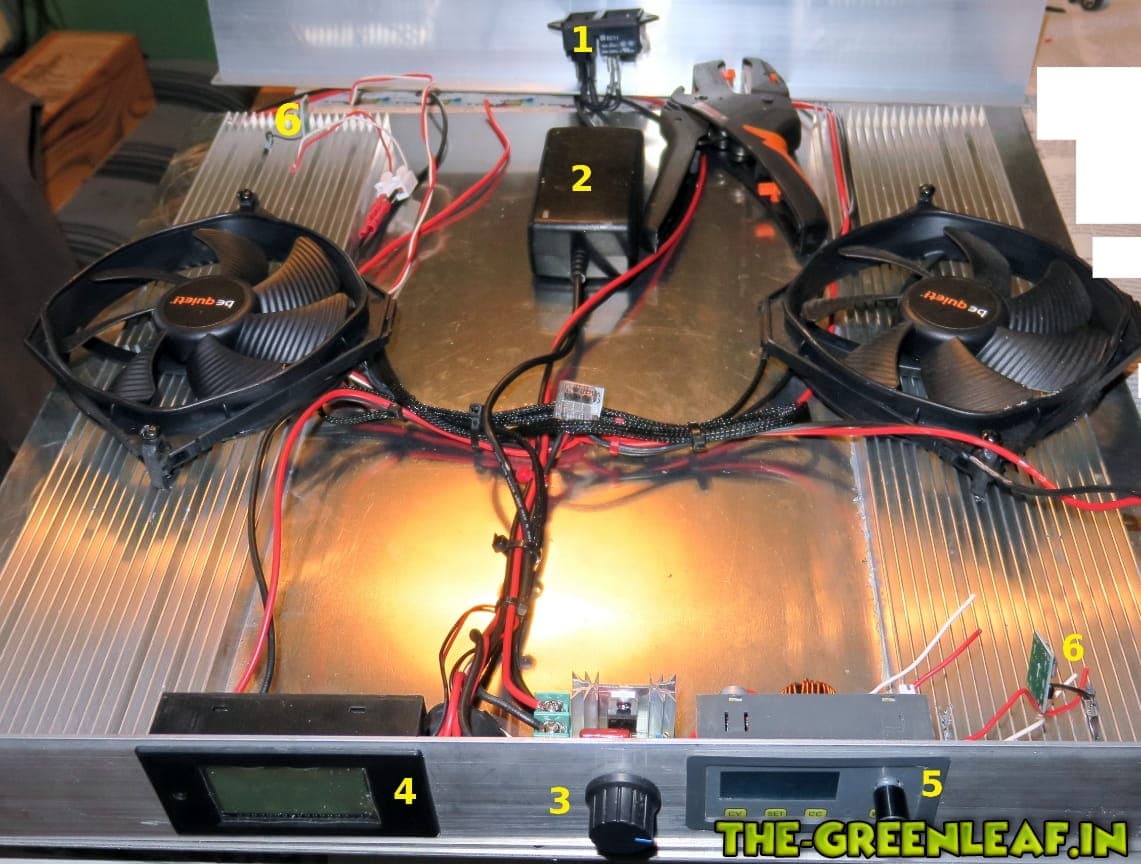

1 - Netzeingangsbuchse, da muss noch die Aussparung in's Winkelblech gemacht werden
2 - Netzgerät (12V/Lüfter), muss noch angeklemmt werden
3 - Spannungsregler (von bis 220V)
4 - zeigt aktuelle V-, A- u. W-Werte an
5 - braucht kein Mensch aber damit kann ich u.a. die max. Stromzufuhr für die Lüfter einstellen u. allerhand daran ablesen, außerdem ist es total schön bunt, wenn's an ist
6 - das sind die Temp.-Sonden samt PCB u. Temp. abhängiger Lüftersteuerung ... da muss noch Stromversorgung von 5 kommen u. Ausgang zu den Ventis dran gelötet werden

Die LEDs noch unten dran machen, anschließen, Seiten-/Haltebleche bohren/befestigen, noch ein paar Schönheitsarbeiten u. einschalten..........................
.......................... und hoffen, dass mir das Teil nicht um die Ohren fliegt

to be continued

Respekt alter Bruder Breitschuh

Zitat von Flashi

Das ist Wärmeleitpaste und kein Kleber.

... doch

Zitat von Grow Kobold

In dem Fall ist es beides

.... und zwar Wärmeleitkleber

Zitat von sneedlewoods

Machste da noch irgend 'ne Abdeckung (Lochblech o.ä.) zum Schluss drüber?

Hatte ich mir zwar auch überlegt aber werde es wohl nicht machen, kostet bloß wieder Geld.

--------------- 5. Januar 2018, 09:21 ---------------
@Wulfman77
Kannst du mir bitte sagen, was für eine Sicherung ich in den Netzeingangsstecker machen sollte ... träge, mittelträge, flink u. wieviel A/mA?

... oder @Grow Kobold du weißt das bestimmt auch

vielen Dank Wulf
dann gehe ich zunächst mal von den 250W aus u. wenn alles fertig ist, messe ich nochmal die max. Gesamtleistung
(ist wahrscheinlich niedriger) u. passe dementsprechend die Sicherung an.

--------------- 5. Januar 2018, 17:03 ---------------

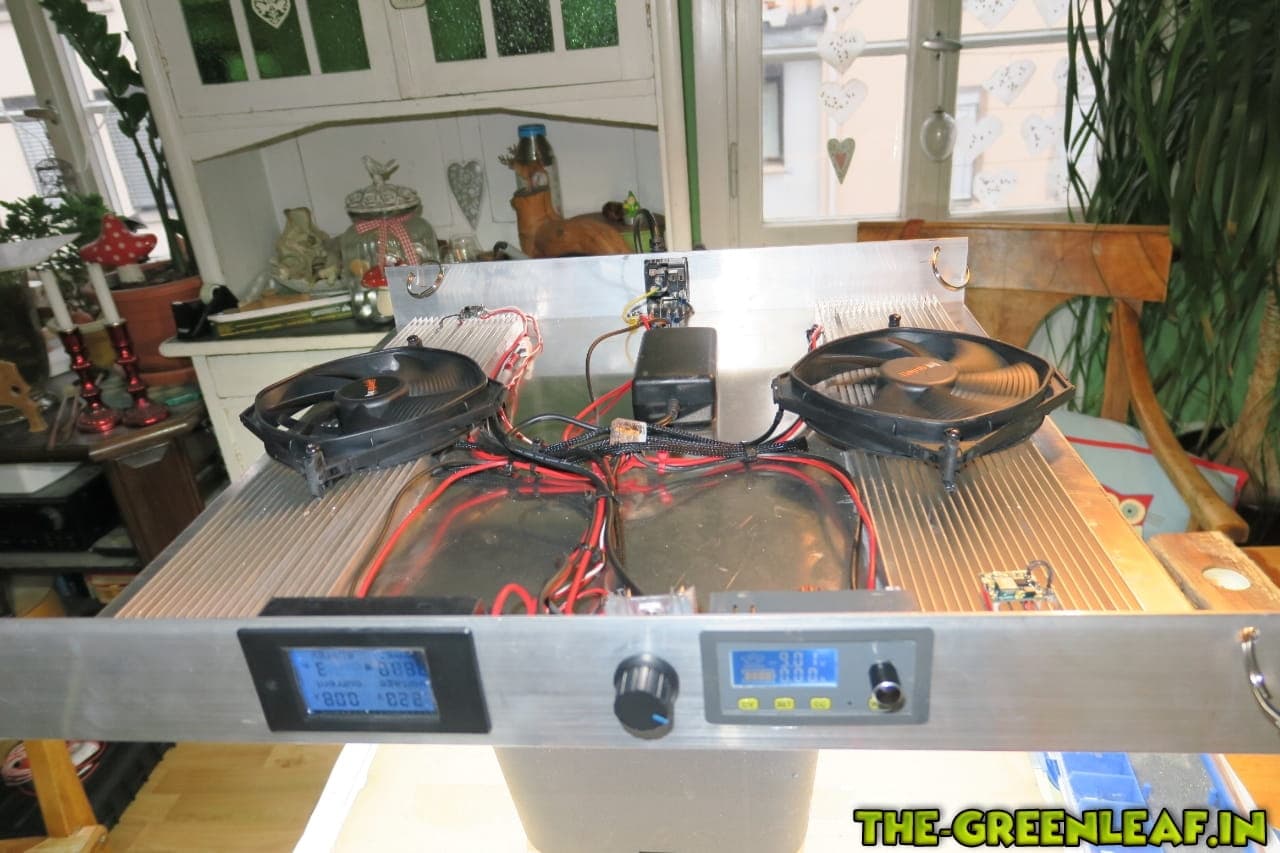

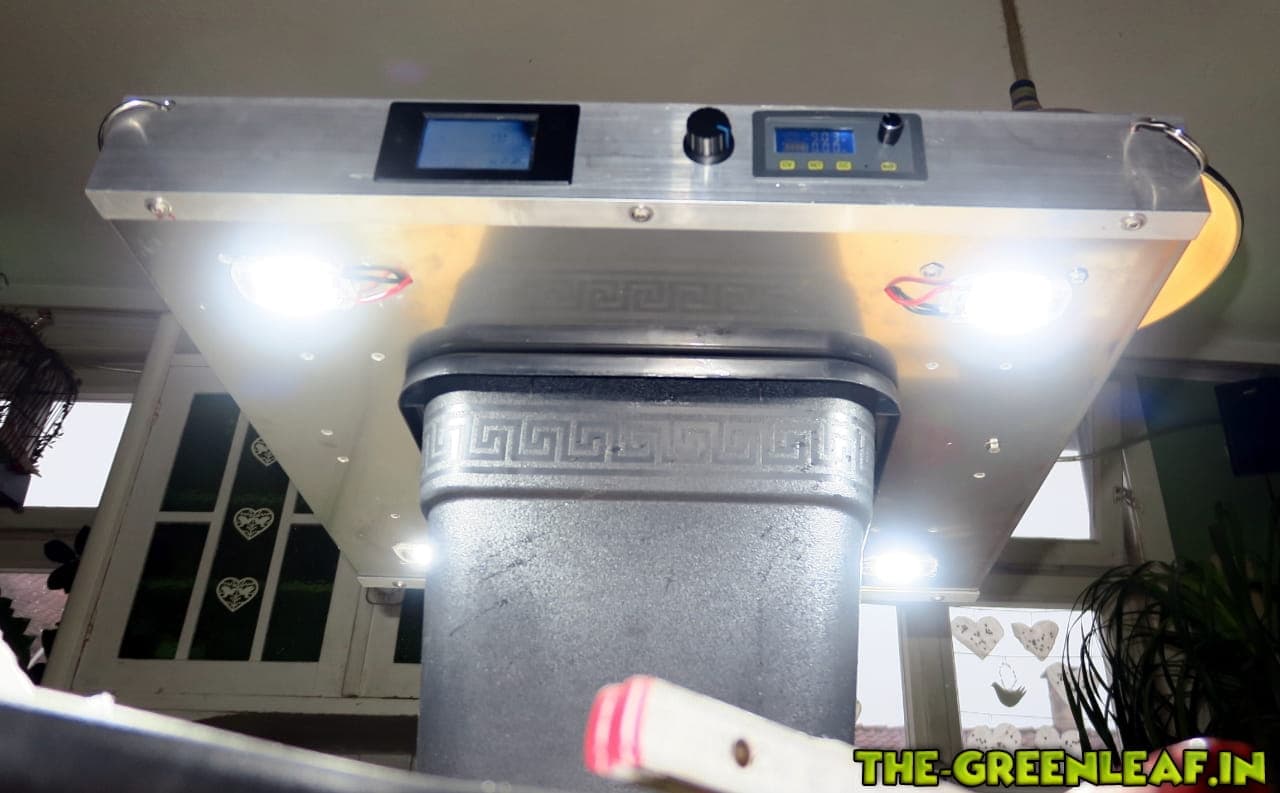

Das Teil leuchtet u. (fast) alles funzt.

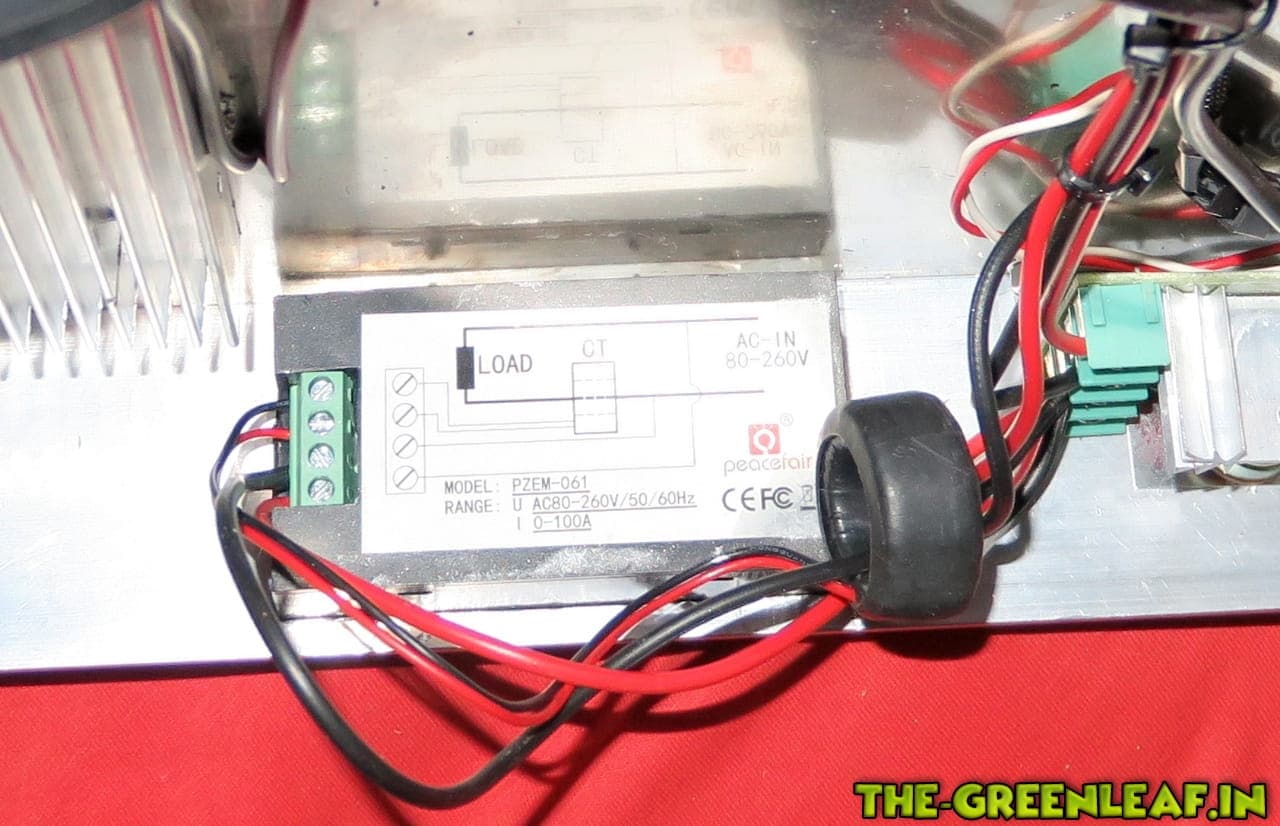

Das linke Display muss ich noch umdrehen, hatte ich falsch herum eingebaut ... es zeigt aber sehr merkwürdige Werte an,
ich bin zwar der Meinung, es richtig angeschlossen zu haben, aaaber .... @Wulfman77 ich muss dann bald mal bei dir vorbei schauen.

Habe es 1 Std. mit max. Power (200W) am laufen gehabt, die Ventis drehen unhörbar u. ganz gemächlich. Das Panel war an der heißesten Stelle nur 38°C warm.

--------------- 9. Januar 2018, 18:59 ---------------
@Wulfman77

--------------- 9. Januar 2018, 19:39 ---------------
@Wulfman77 ... merkste was?

Ich hatte vergessen, das Loch für die Arretierung zu bohren ... u. habs guuut angezogen

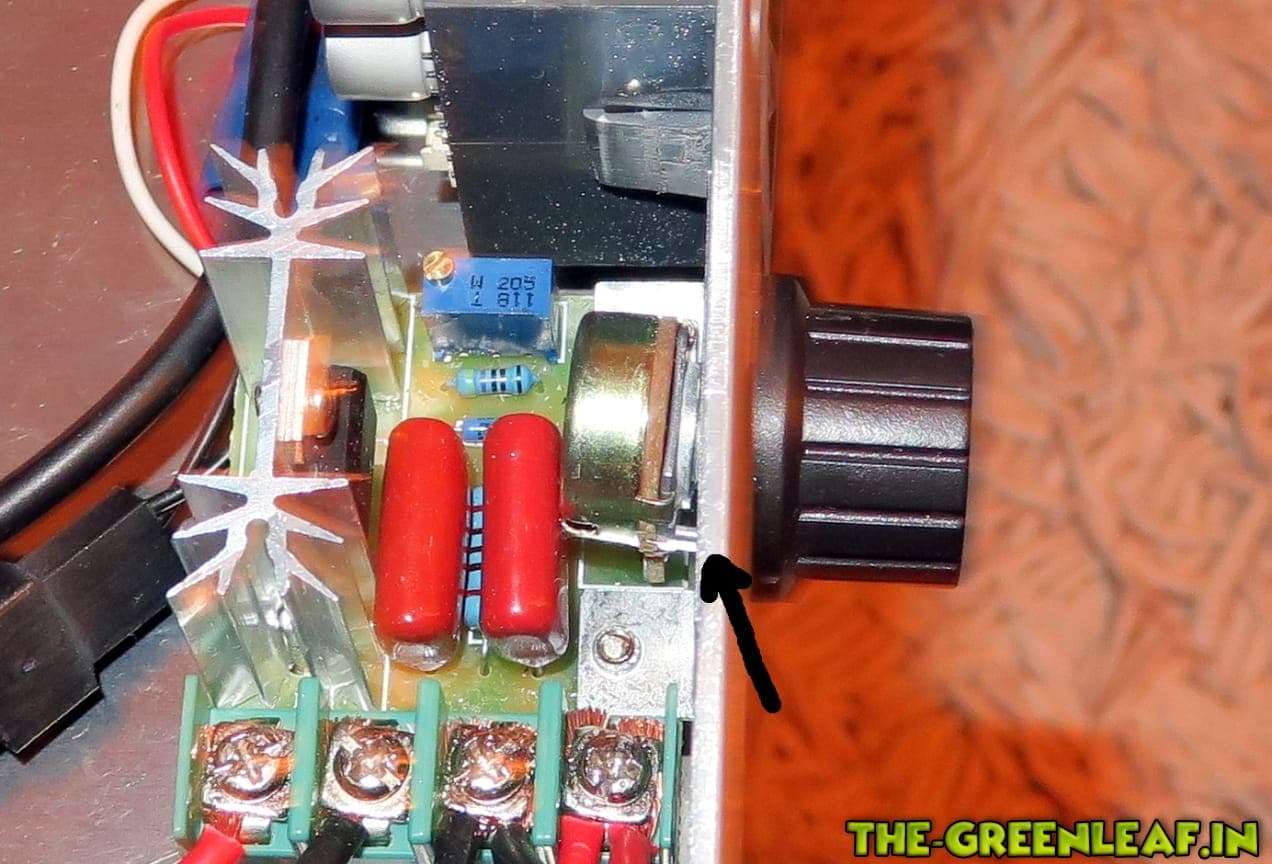

Könnte wohl daran liegen, dass der Poti nimmer richtig funzt, oder? Der lies sich schon a bissle schwer drehen
Ich habe aber noch so'n Regler da, mal umtauschen u. schauen ob wieder alles tut ... aber heute nicht mehr
